Pneumatika

Zvláštne symboly

Označ správnu odpoveď.

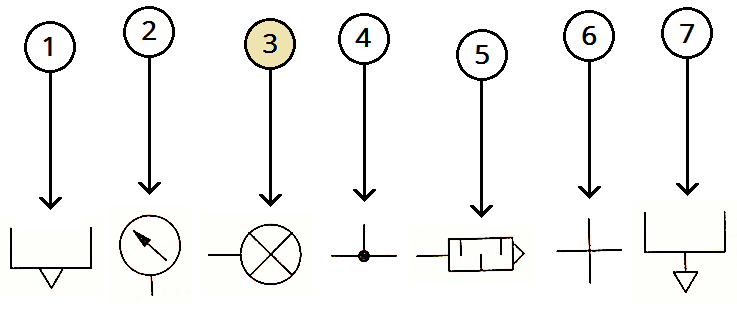

Aký zvláštny symbol je na obrázku označený číslom 3?
1. Výpustný otvor pre prípojku bez zariadenia.
2. Výpustný otvor pre prípojku so závitom.
3. Tlmič hluku.
4. Spoj.
5. Kríženie vedenia – bez spoja.
6. Manometer.
7. Signálka.

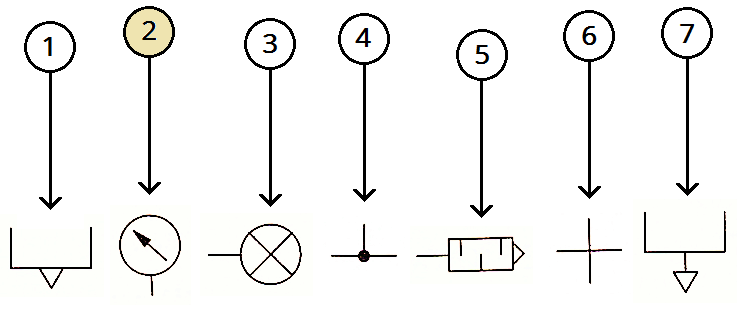

Aký zvláštny symbol je na obrázku označený číslom 2?
1. Výpustný otvor pre prípojku bez zariadenia.
2. Výpustný otvor pre prípojku so závitom.
3. Tlmič hluku.
4. Spoj.
5. Kríženie vedenia – bez spoja.
6. Manometer.
7. Signálka.

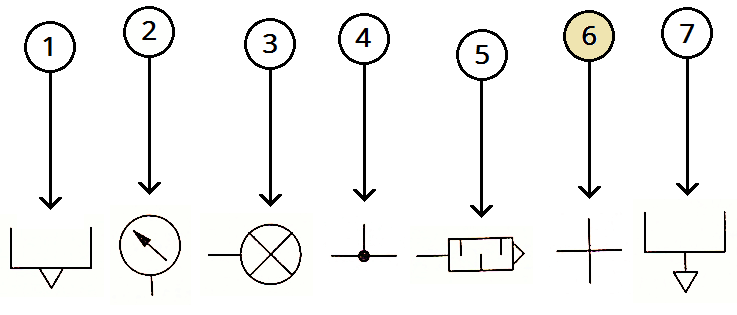

Aký zvláštny symbol je na obrázku označený číslom 6?
1. Výpustný otvor pre prípojku bez zariadenia.
2. Výpustný otvor pre prípojku so závitom.
3. Tlmič hluku.
4. Spoj.
5. Kríženie vedenia – bez spoja.
6. Manometer.
7. Signálka.

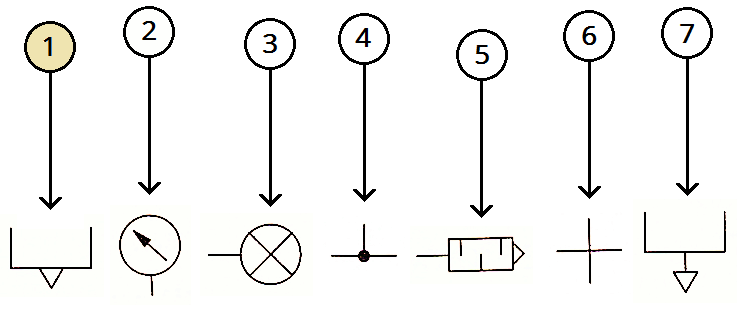

Aký zvláštny symbol je na obrázku označený číslom 1?
1. Výpustný otvor pre prípojku bez zariadenia.
2. Výpustný otvor pre prípojku so závitom.
3. Tlmič hluku.
4. Spoj.
5. Kríženie vedenia – bez spoja.
6. Manometer.
7. Signálka.

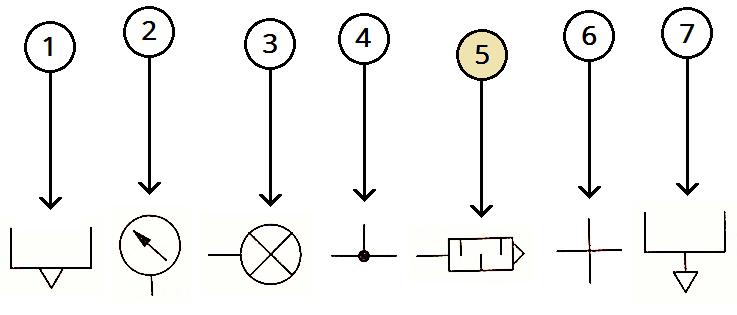

Aký zvláštny symbol je na obrázku označený číslom 5?
1. Výpustný otvor pre prípojku bez zariadenia.
2. Výpustný otvor pre prípojku so závitom.
3. Tlmič hluku.
4. Spoj.
5. Kríženie vedenia – bez spoja.
6. Manometer.
7. Signálka.

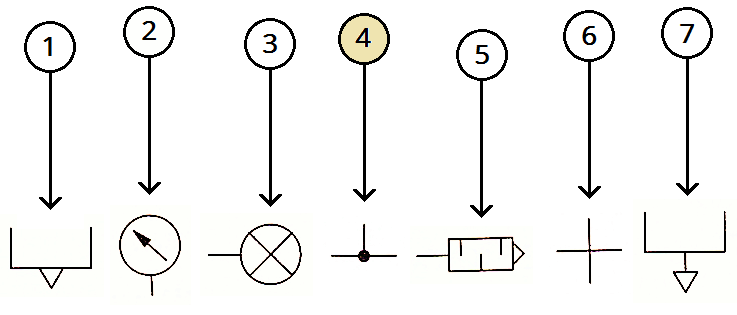

Aký zvláštny symbol je na obrázku označený číslom 4?
1. Výpustný otvor pre prípojku bez zariadenia.
2. Výpustný otvor pre prípojku so závitom.
3. Tlmič hluku.
4. Spoj.
5. Kríženie vedenia – bez spoja.
6. Manometer.
7. Signálka.

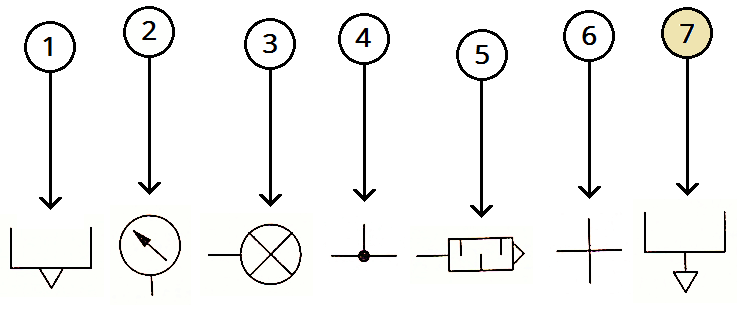

Aký zvláštny symbol je na obrázku označený číslom 7?
1. Výpustný otvor pre prípojku bez zariadenia.
2. Výpustný otvor pre prípojku so závitom.
3. Tlmič hluku.
4. Spoj.
5. Kríženie vedenia – bez spoja.
6. Manometer.
7. Signálka.
