Pneumatika

Cestné ventily

Označ správnu odpoveď.

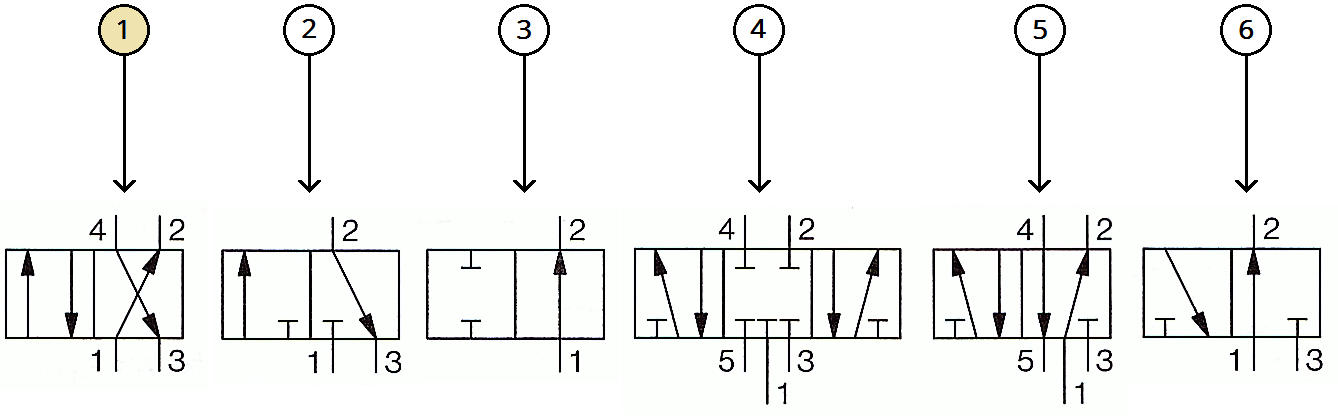

Aký cestný ventil je na obrázku označený číslom 1?
1. 2/2 - cestný ventil v otvorenej polohe.
2. 3/2 - cestný ventil v základnej polohe uzatvorený.
3. 3/2 - cestný ventil v základnej polohe otvorený.
4. 4/2 – cestný ventil, prietok od 1 do 2 a od 4 do 3.
5. 5/2 – cestný ventil, prietok od 1 do 2 a od 4 do 5.
6. 5/3 – cestný ventil v stredovej polohe uzatvorený.
7. 2/2 - cestný ventil v uzatvorenej polohe.
8. 5/3 – cestný ventil v stredovej polohe otvorený.

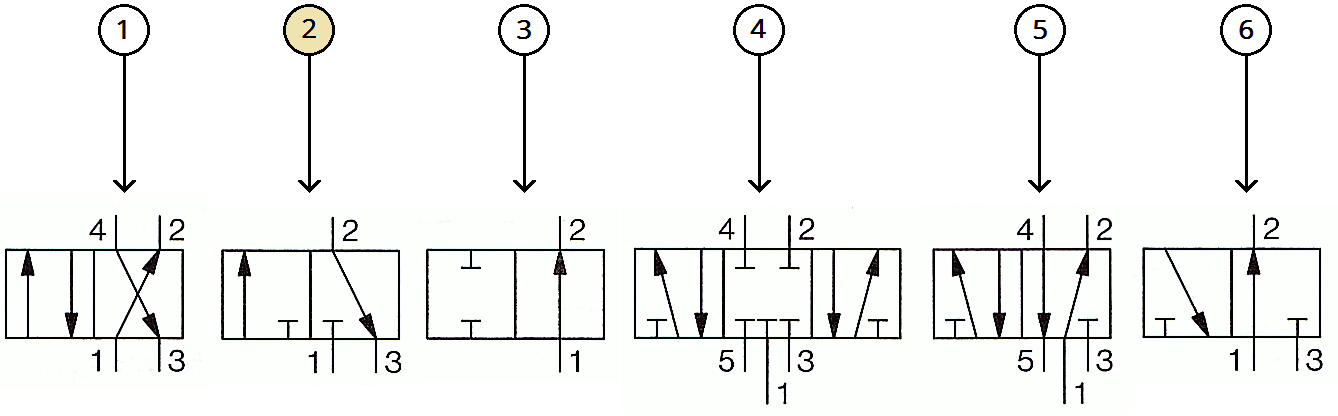

Aký cestný ventil je na obrázku označený číslom 2?
1. 2/2 - cestný ventil v otvorenej polohe.
2. 3/2 - cestný ventil v základnej polohe uzatvorený.
3. 3/2 - cestný ventil v základnej polohe otvorený.
4. 4/2 – cestný ventil, prietok od 1 do 2 a od 4 do 3.
5. 5/2 – cestný ventil, prietok od 1 do 2 a od 4 do 5.
6. 5/3 – cestný ventil v stredovej polohe uzatvorený.
7. 2/2 - cestný ventil v uzatvorenej polohe.
8. 5/3 – cestný ventil v stredovej polohe otvorený.

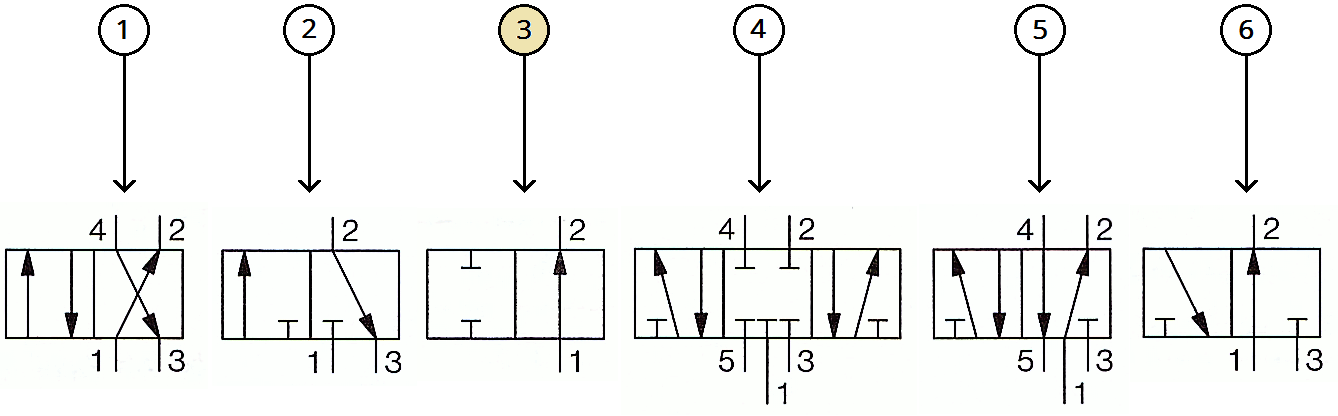

Aký cestný ventil je na obrázku označený číslom 3?
1. 2/2 - cestný ventil v otvorenej polohe.
2. 3/2 - cestný ventil v základnej polohe uzatvorený.
3. 3/2 - cestný ventil v základnej polohe otvorený.
4. 4/2 – cestný ventil, prietok od 1 do 2 a od 4 do 3.
5. 5/2 – cestný ventil, prietok od 1 do 2 a od 4 do 5.
6. 5/3 – cestný ventil v stredovej polohe uzatvorený.
7. 2/2 - cestný ventil v uzatvorenej polohe.
8. 5/3 – cestný ventil v stredovej polohe otvorený.

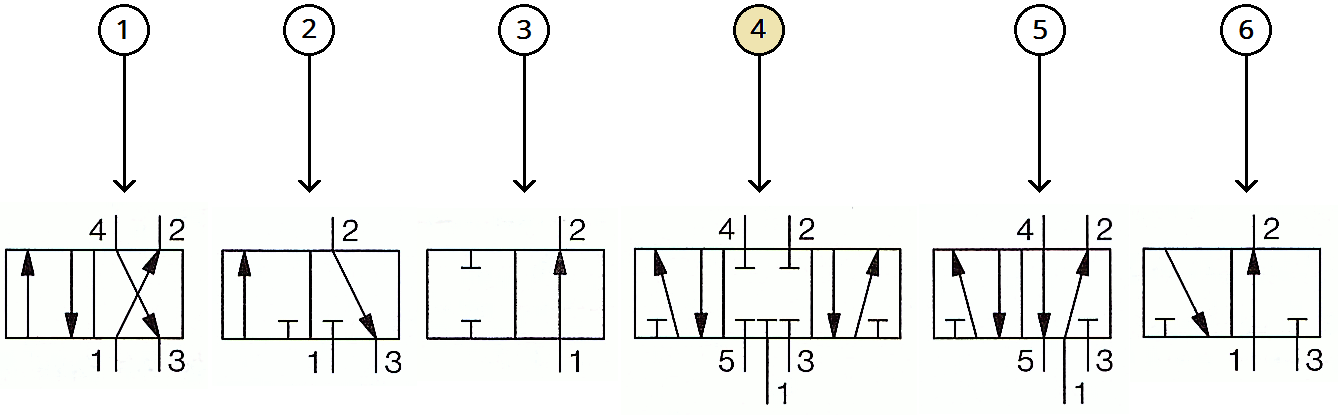

Aký cestný ventil je na obrázku označený číslom 4?
1. 2/2 - cestný ventil v otvorenej polohe.
2. 3/2 - cestný ventil v základnej polohe uzatvorený.
3. 3/2 - cestný ventil v základnej polohe otvorený.
4. 4/2 – cestný ventil, prietok od 1 do 2 a od 4 do 3.
5. 5/2 – cestný ventil, prietok od 1 do 2 a od 4 do 5.
6. 5/3 – cestný ventil v stredovej polohe uzatvorený.
7. 2/2 - cestný ventil v uzatvorenej polohe.
8. 5/3 – cestný ventil v stredovej polohe otvorený.

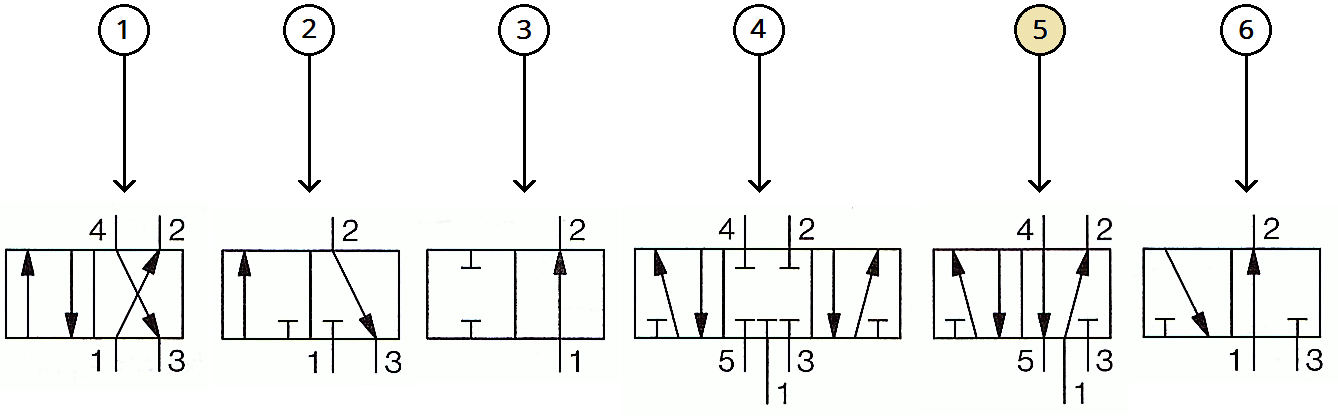

Aký cestný ventil je na obrázku označený číslom 5?
1. 2/2 - cestný ventil v otvorenej polohe.
2. 3/2 - cestný ventil v základnej polohe uzatvorený.
3. 3/2 - cestný ventil v základnej polohe otvorený.
4. 4/2 – cestný ventil, prietok od 1 do 2 a od 4 do 3.
5. 5/2 – cestný ventil, prietok od 1 do 2 a od 4 do 5.
6. 5/3 – cestný ventil v stredovej polohe uzatvorený.
7. 2/2 - cestný ventil v uzatvorenej polohe.
8. 5/3 – cestný ventil v stredovej polohe otvorený.

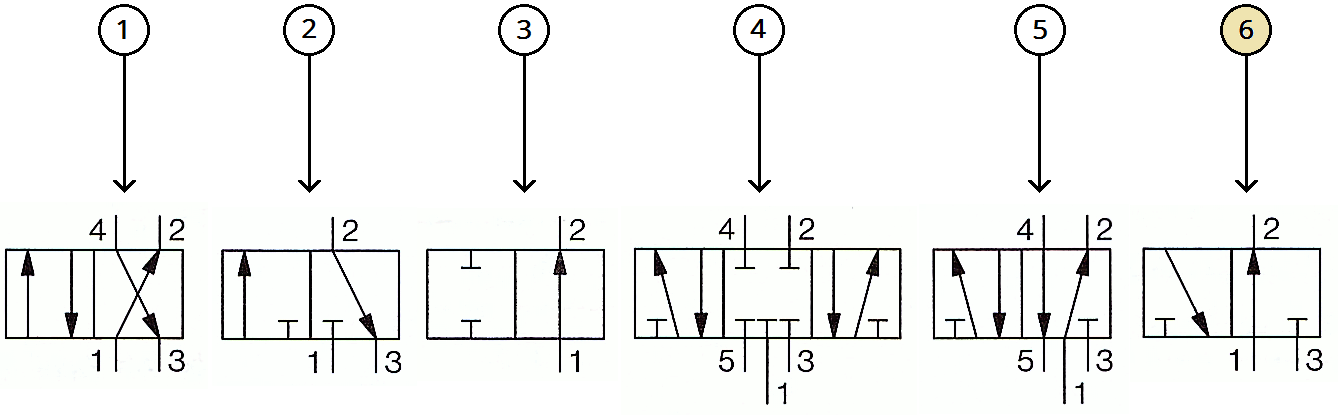

Aký cestný ventil je na obrázku označený číslom 6?
1. 2/2 - cestný ventil v otvorenej polohe.
2. 3/2 - cestný ventil v základnej polohe uzatvorený.
3. 3/2 - cestný ventil v základnej polohe otvorený.
4. 4/2 – cestný ventil, prietok od 1 do 2 a od 4 do 3.
5. 5/2 – cestný ventil, prietok od 1 do 2 a od 4 do 5.
6. 5/3 – cestný ventil v stredovej polohe uzatvorený.
7. 2/2 - cestný ventil v uzatvorenej polohe.
8. 5/3 – cestný ventil v stredovej polohe otvorený.
