Ako pri montáži fotovoltiky káblujeme? sériové zapojenie, organizácia káblov, solárne káble, chráničky, prepäťová ochrana (SPD), DC poistky, odpínače, MC4, žlto-zelený uzemňovací vodič :)

Kabeláž pri montáži fotovoltiky nie je len o „ťahaní drôtov“, ale o vytvorení bezpečného a odolného elektrického okruhu, ktorý musí vydržať 25 rokov na priamom slnku a v mraze.

Postupujeme podľa nasledujúcich krokov:

1. Prepojenie panelov do stringov (reťazcov)

Panely majú zo zadnej strany predinštalované káble s konektormi MC4.

• Sériové zapojenie - spájame „plus“ jedného panela s „mínusom“ susedného. Tým sa sčítava napätie (V), čo je kľúčové pre správny štart striedača.
• Organizácia káblov - káble nesmú voľne visieť na streche ani sa dotýkať krytiny. Pripevňujú sa k hliníkovým profilom pomocou nerezových príchytiek alebo UV odolných sťahovacích pások.

2. Zvody zo strechy do technickej miestnosti

Od koncových panelov v rade musíme dostať energiu k striedaču.

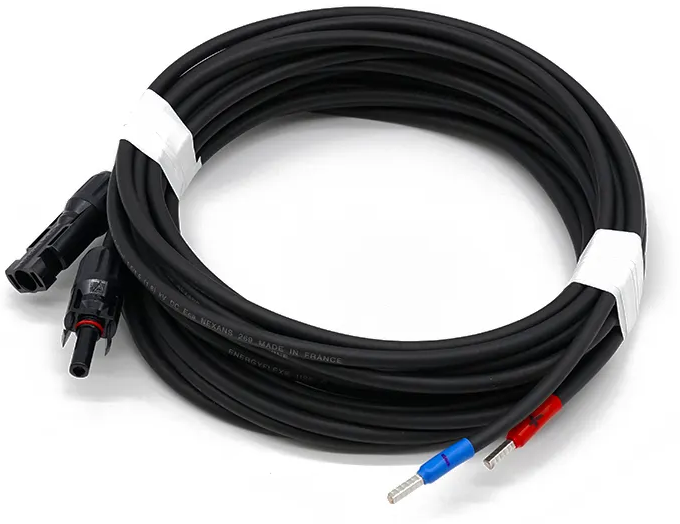

• Solárne káble - používajú sa špeciálne DC káble ,najčastejšie s prierezom 4 mm² alebo 6 mm²) s dvojitou izoláciou, ktoré sú odolné voči UV žiareniu a vysokým teplotám.
• Ochrana (chráničky) - káble sa vedú v pevných alebo ohybných chráničkách, ktoré ich chránia pred mechanickým poškodením a hlodavcami.

3. Zapojenie do DC rozvádzača

Predtým, než káble vojdú do striedača, musia prejsť cez ochranné prvky.

• Prepäťová ochrana (SPD) - chráni drahú elektroniku striedača pred bleskom.
• DC poistky alebo odpínače - umožňujú bezpečne odpojiť panely od systému v prípade servisu alebo požiaru.

4. Krimpovanie konektorov MC4

Na konce káblov, ktoré idú zo strechy, sa pomocou špeciálnych krimpovacích klieští nalisujú konektory MC4.

• Pozor - je dôležité, aby bol spoj dokonale tesný (IP67), inak hrozí vniknutie vlhkosti, oxidácia a vznik elektrického oblúka, ktorý môže spôsobiť požiar.

5. Uzemnenie (ekvipotenciálne pospojovanie)

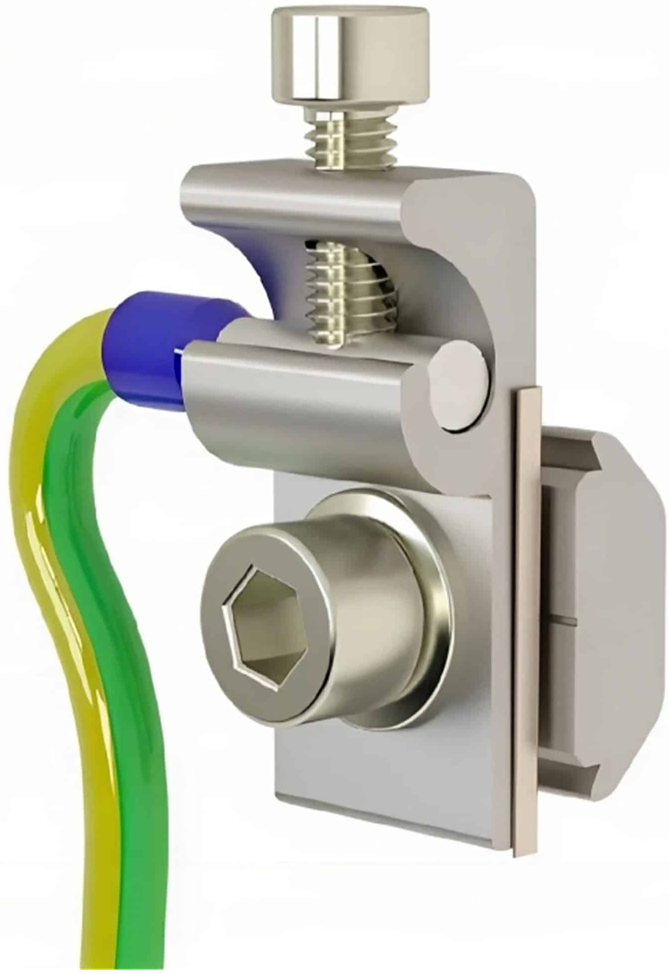

• Pozor - okrem silových káblov sa ťahá aj žlto-zelený uzemňovací vodič, zvyčajne 6 mm² alebo 16 mm², ktorý spája hliníkovú konštrukciu a rámy panelov s hlavnou uzemňovacou svorkovnicou domu (MET).
