Hadice hydraulické (hadicové vedenia, tlakové hadice), zloženie, označovanie, montáž (zabudovanie) :)

Značka

Ohybné spojenia, ktoré sa používajú medzi pohyblivými hydraulickými prístrojmi. Obyčajne rozvádzajú tlak k hydraulickým valcom.

Tiež sa využívajú tam, kde je priestorovo nevýhodné uloženie potrubia. Tlmia hluky a vibrácie.

Tlakové hadice sú zväčša gumené, spevnené oceľovým kordom, ukončené nalisovanou koncovkou so závitom. Majú definovaný nominálny tlak a maximálny ohyb.

1.	x	Medzivrstva.
2.	x	Vonkajšia vrstva z elastoméru alebo syntetickej gumy odolná voči oleju a vode.
3.	x	Vložka z odolného oceľového drôteného pletiva alebo textilnej tkaniny.
4.	x	Vnútorná vrstva z elastoméru alebo syntetickej gumy odolná voči oleju a vode.
Zloženie hydraulickej hadice

Okrem prenosu sily kvapalinou sú hadice vystavené:

• chemickým,
• tepelným a
• mechanickým vplyvom.

Hadicové vedenia musia mať dôsledne stanovený prevádzkový tlak (statický aj dynamický nakoľko nárazové tlaky pri prepínaní rýchlom ventilov môžu niekoľkonásobne prekročiť vypočítané).

Parametre hadíc:

• maximálny dovolený prevádzkový tlak,
• tlak pri pretrhnutí,
• skúšobný tlak,
• dĺžkové zmeny,
• polomer ohybu,
• prevádzková teplota.

Zásady montáže:

• časti zariadení sa musia pohybovať bez toho, aby ich hadicové vedenia boli namáhané na ťah. Preto treba predovšetkým dbať na správnu dĺžku,
• polomery ohybu musia byť dostatočne veľké.

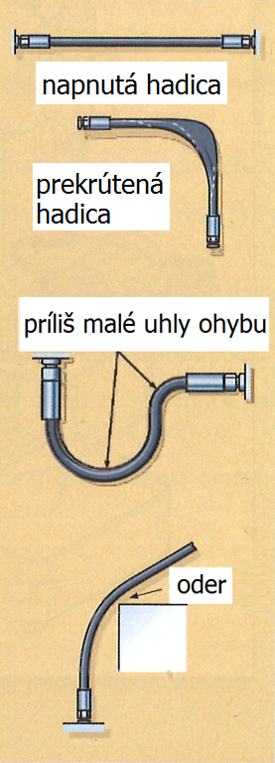

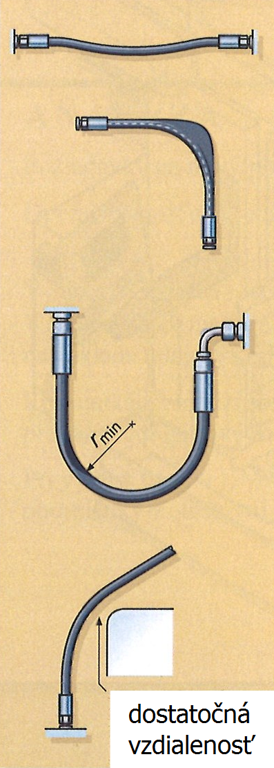

Správne a nesprávne uloženie hydraulických hadíc

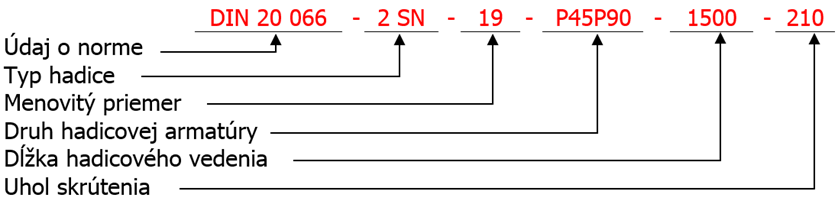

Kompletné označenie hadicového vedenia obsahuje nasledujúce údaje:

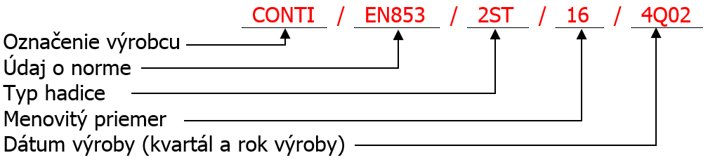

Hadice musia byť postupne vo vzdialenosti najviac 500 mm zreteľne, rozpoznateľne a trvalo označené popisom s nasledujúcimi údajmi:

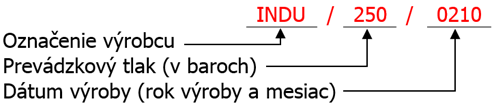

Hadicové vedenia musia byť zreteľne, rozpoznateľne a trvalo označené nasledujúcimi údajmi:

Tieto údaje väčšinou výrobca vlisuje do armatúr.

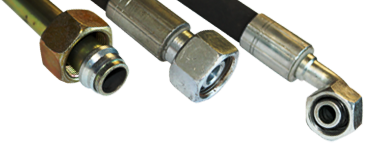

Fotografia

x

Zloženie hydraulickej hadice, Zloženie hydraulických hadicových vedení, vrátane hadíc.

Kontrola, zabudovanie a pravidlá používania hadicových vedení
