Prechod PN (PN prechod, priechod PN, PN priechod), hradlová vrstva, diódový jav :)

Vytvorené: 12. 02. 2018 Tlačiť

Pomerne úzka oblasť v polovodičových prvkoch (dióde a tranzistore), ktorá tvorí rozhranie medzi dvoma časťami: s prevládajúcou vodivosťou typu P a s prevládajúcou vodivosťou typu N.

Priechod PN prepúšťa elektrický prúd len jedným smerom, elektróny s vodivosťou typu N do oblasti s vodivosťou typu P; diery z oblasti s vodivosťou typu P do oblasti s vodivosťou typu N.

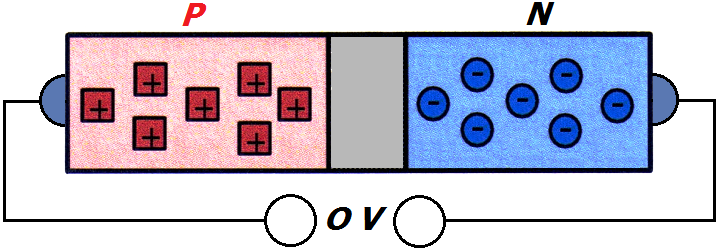

PN prechod bez zdroja napätia

V oblasti styku oboch polovodičov sa časť elektrónov z oblasti N dostane do oblasti P a časť "dier" z oblasti P prejde do oblasti N.

Voľné elektróny rekombinujú s "dierami", takže okolo prechodu PN sa vytvorí nevodivá oblasť bez voľných nábojov (na obrázku je vyznačená šedou farbou).

PN prechod bez zdroja napätia

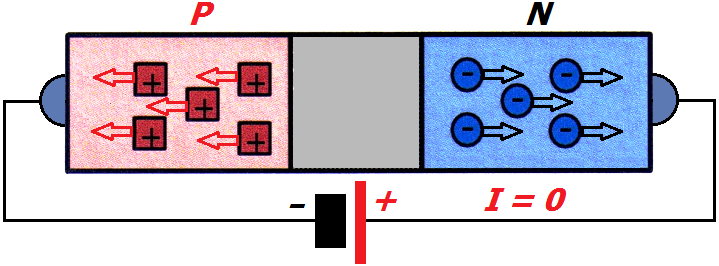

PN prechod zapojený v závernom smere

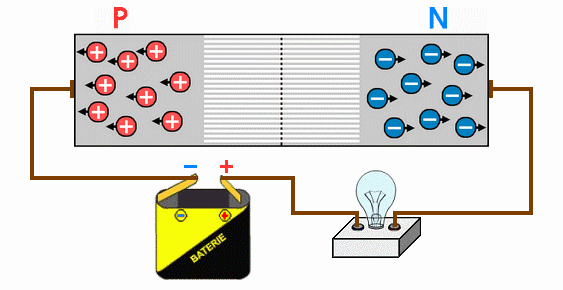

Ak pripojíme k polovodiču P záporný pól a na polovodiču N kladný pól zdroja, vzďaľujú sa pôsobením elektrických síl voľné náboje od prechodu PN.

Oblasť bez voľných nábojov sa rozšíri, jej odpor vzrastie a elektrický prúd prechodom PN nemôže prechádzať.

Nevodivej oblasti bez voľných nábojov hovoríme hradlová vrstva.

PN prechod zapojený v závernom smere

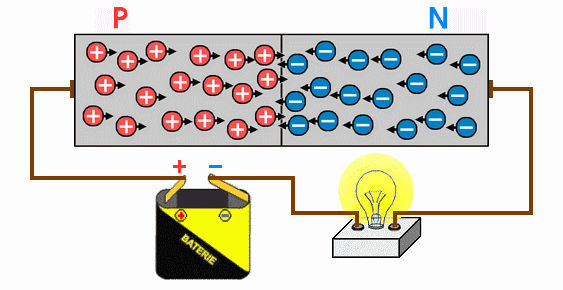

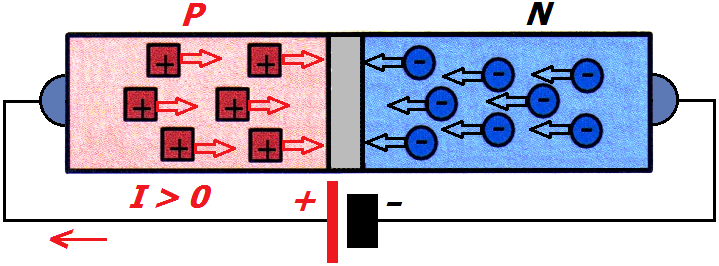

PN prechod zapojený v priepustnom smere

Ak zmeníme polaritu pripojeného zdroja, prechádzajú pôsobením elektrických síl voľné elektróny cez prechod PN ku kladnému pólu a "diery" sú priťahované k zápornému pólu.Výsledkom je zúženie hradlové vrstvy a zmenšenie jej odporu.

Takto zapojeným prechodom PN prúd prechádza.
