Škrtiaci ventil so stabilizátorom tlaku (ventil hydraulický 2-cestný regulačný prietokový) :)

Tlačiť

Značky



Dvojcestný regulačný prietokový ventil



S rastúcim tlakom p3 na výstupe ventilu narastá aj tlak p2. Tým sa mení tlaková diferencia na nastaviteľnej štrbine. Súčasne pôsobí tlak p2 na plochu piesta AK2. Vzniknutá sila pôsobí spolu so silou pružiny na regulačnú štrbinu. Regulačná štrbina je otvorená tak dlho, kým nenastane opäť rovnováha medzi silami F1 a F2 a zároveň tlakový spád na nastaviteľnej štrbine dosiahne počiatočnú hodnotu. Pri dvojcestnom regulačnom prietokovom ventile je nepotrebný zvyškový prúd odvádzaný, tak ako pri škrtiacom ventile, cez ventil obmedzujúci tlak do nádrže.



Princíp práce



S klesajúcim tlakom p3 na výstupe ventilu narastá tlaková diferencia Δp. Tým klesá aj tlak pôsobiaci na plochu piestu AK2, z čoho vyplýva, že sila F1 bude väčšia ako F2. Regulačná štrbina sa opäť zatvára až kým nebude dosiahnutá rovnováha medzi silami F1 a F2.

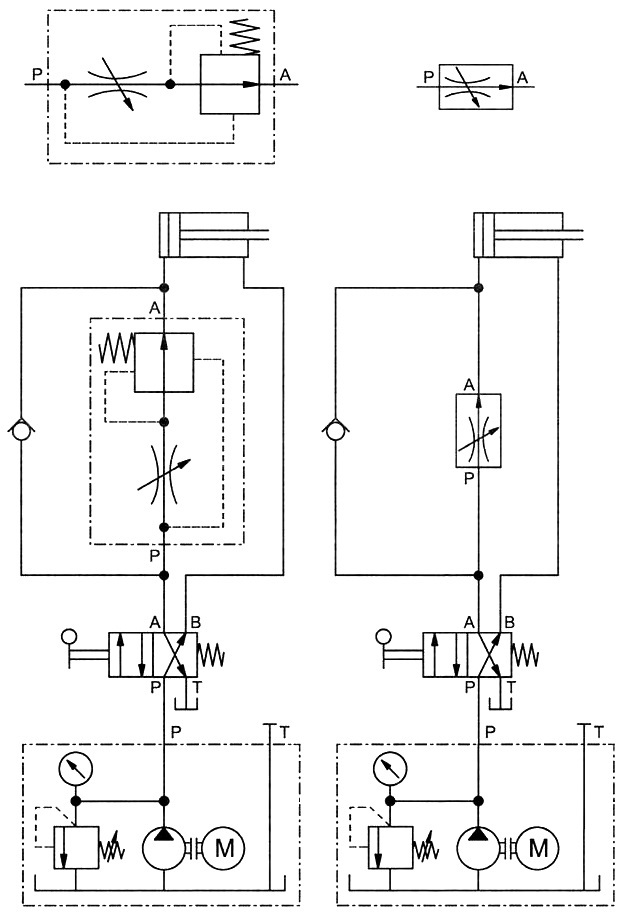

2-cestný prietokový regulačný ventil možno znázorniť podrobným alebo zjednodušeným symbolom
