E-Hydro a E-Pneu resp. Elektro 3 - Univerzálne Riešenia a zapojenia :)

1. Vytvorte v programe FluidSIM a zapojte obvod, ktorým budete priamo riadiť rozsvietenie žiarovky.

Priame riadenie žiarovky

_______________________

2. Vytvorte v programe FluidSIM a zapojte obvod, ktorým budete nepriamo riadiť rozsvietenie žiarovky.

Nepriame riadenie žiarovky

_______________________

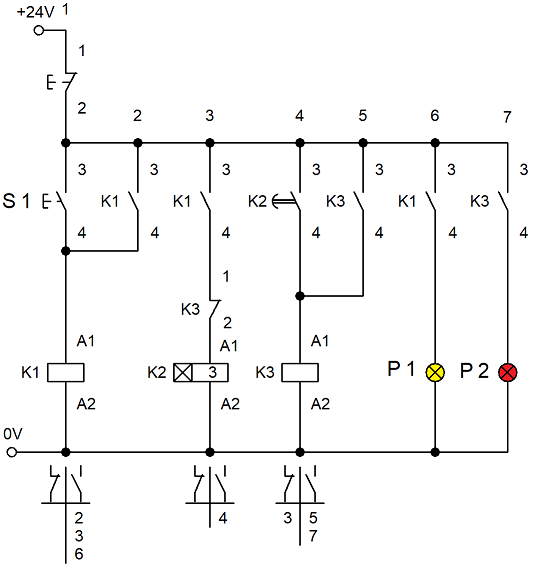

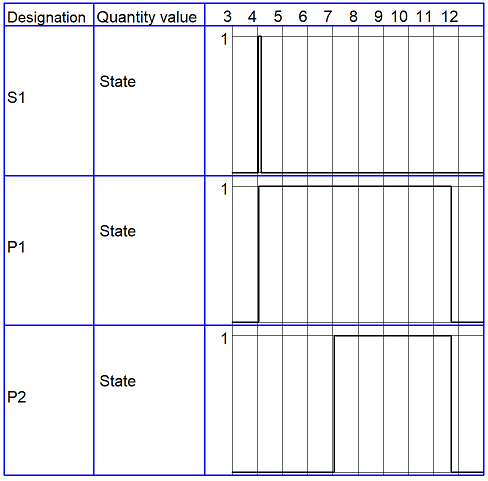

3. Vytvorte v programe FluidSIM a zapojte obvod, ktorým budete nepriamo riadiť rozsvietenie žiarovky. Použite relé s oneskorením príťahu.

Oneskorený príťah

_______________________

4. Vytvorte v programe FluidSIM a zapojte obvod, ktorým budete nepriamo riadiť rozsvietenie žiarovky. Obvod má fungovať ako schodišťový vypínač v bytovom dome.

Schodišťový vypínač

_______________________

5. Vytvorte elektrický obvod, ktorým budete riadiť svietenie žiarovky. Na rozsvietenie použite iné tlačidlo ako na zhasnutie.

Samoprídrž

Vľavo sa nachádzajú 2 spotrebiče zapojené do série

_______________________

5b. Vytvorte zapojenie, v ktorom ovládate zaputie elektromotorčeka tlačidlom a vypínate ho senzorom (prstom).

Ovládanie motorčeka tlačidlom a senzorom

_______________________

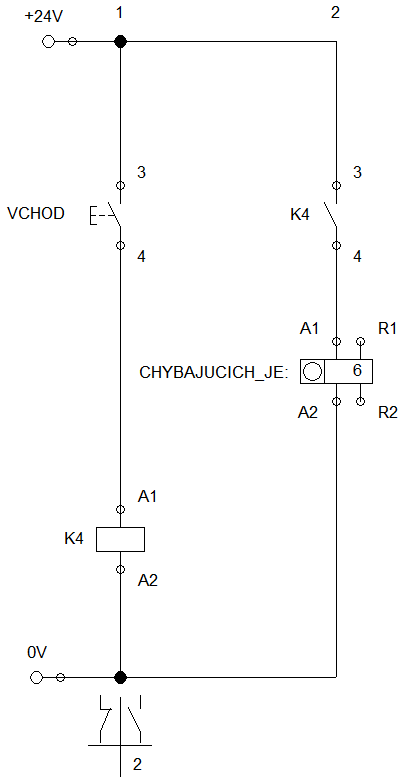

6. Vytvorte elektrický obvod, ktorým budete počítať počet ľudí prichádzajúcich do práce. Každý zamestnanec pri vstupe do budovy musí stlačiť tlačidlo. V smene musí byť 6 ľudí.

Počítanie zamestnancov pri vchode

_______________________

7. Vytvorte elektrický obvod, ktorým budete počítať počet ľudí prichádzajúcich do práce. Každý zamestnanec pri vstupe do rôznej z troch hál musí stlačiť tlačidlo.

Počítanie zamestnancov pri halách

_______________________

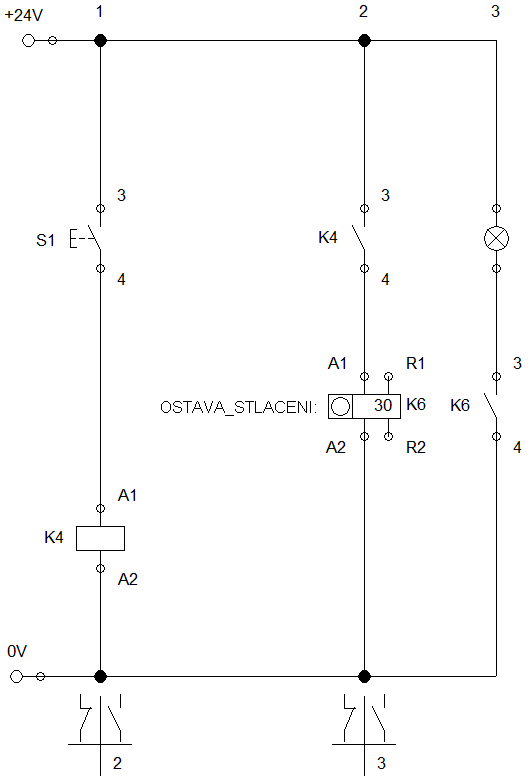

8. Vytvorte elektrický obvod, ktorým budete riadiť svietenie žiarovky. Po 30. rozsvietení musí žiarovka ostať trvalo svietiť.

Počítanie 30 zamestnancov

_______________________

9. Vytvorte elektrický obvod, ktorým budete riadiť svietenie žiarovky. Po 30. rozsvietení musí žiarovka ostať trvalo svietiť. 1 minútu po rozsvietení žiarovky sa musí spustiť bzučiak zvolávajúci zamestnancov na poradu.

Pozvanie všetkých zamestnancov na poradu

_______________________

10a. Vytvorte elektrický obvod, v ktorom začne bzučiak po stlačení tlačidla bzučať.

10b. Vytvorte elektrický obvod, v ktorom prestane bzučiak po stlačení toho istého tlačidla bzučať.

Zapojenie bzučiaka

_______________________

11a1. Vytvorte elektrický obvod, v ktorom začne žiarovka po stlačení tlačidla svietiť.

11a2. Vytvorte elektrický obvod, v ktorom začne žiarovka po stlačení tlačidla svietiť (pomocou samoprídrže).

11b. Vytvorte elektrický obvod, v ktorom začne žiarovka po stlačení tlačidla blikať.

11c. Vytvorte elektrický obvod, v ktorom začnú po stlačení tlačidla dve žiarovky navzájom preblikávať.

Zapojenie žiarovky

_______________________

12a. Vytvorte elektrický obvod, v ktorom začne žiarovka po stlačení tlačidla svietiť a bzučiak bzučať.

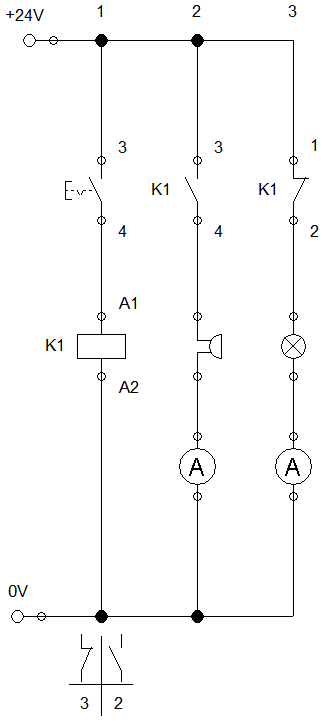

12b. Vytvorte elektrický obvod, v ktorom začne žiarovka po stlačení tlačidla svietiť a bzučiak prestane bzučať.

Zapojenie žiarovky a bzučiaka

_______________________

13a. Dve žiarovky zapojte paralelne.

13b. Dve žiarovky zapojte sériovo.

Sériové a paralelné zapojenie

_______________________

14. Realizujte 4-vstupovú logickú funkciu OR.

Logická funkcia OR

_______________________

15. Realizujte 4-vstupovú logickú funkciu AND.

Logická funkcia AND

_______________________

16. Realizujte 1-vstupovú logickú funkciu NOT.

Logická funkcia NOT

_______________________

17. Realizujte 3-vstupovú logickú funkciu NAND.

Logická funkcia NAND

_______________________

18. Počítadlom spočítajte 10 priblížení prsta. Potom nech automaticky rozsvieti žiarovka.

Počítanie stlačení

_______________________

19. Počítadlom spočítajte priblíženie prsta. Po 10 priblížení prestavte počítadlo tlačidlom na číslo 10. Nulovanie skôr nech je nemožné.

Nulovanie počítadla

_______________________

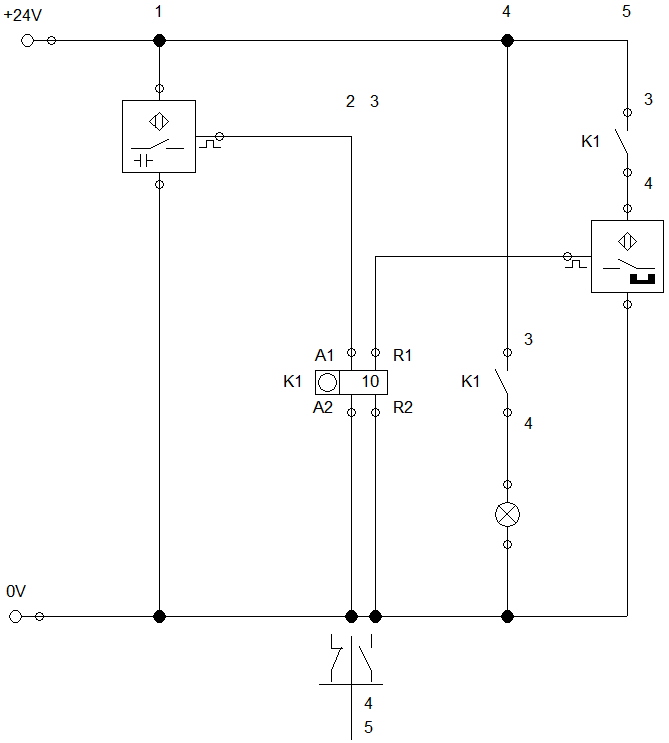

20. Počítadlom spočítajte počet stlačení prstom. Po 10 stlačení počítadlo vynulujte priblížením kovového predmetu. V sklade nemáte optický ani indukčný senzor.

Zapojenie kapacitného a magnetického bezdotykového snímača

_______________________

21. Prstom a tlačidlom ovládajte prepínanie svietenia 2 žiaroviek, žltej a červenej.

Ovládanie

_______________________

22. Vytvorte zapojenie simulujúce činnosť semafóru na železničnom priecestí.

Semafór

_______________________

23. Vytvorte zapojenie, v ktorom zapínanie a vypínanie samoprídrže bude ovládané prstom.

Samoprídrž ovládaná prstom

_____________________



81. Vypočítajte hodnôt napätí na žiarovkách troch obvodov

Príklad na Ohmov zákon



24.

Ako dlho držíte spínač, toľko žiaroviek sa postupne rozsvecuje

Schéma zapojenia vytvorená v programe FluidSim



25.

Svetelný had

Schéma zapojenia vytvorená v programe FluidSim



26.

Postupné (neekonomické) zhasínanie svetiel na chodbe

Schéma zapojenia vytvorená v programe FluidSim



27.

Zmena smeru otáčania rotora elektromotora

Schéma zapojenia vytvorená v programe FluidSim



28.

Riadenie smeru otáčania elektromotora ovládané pomocou senzorov



x

Komparátor tlakov Komplikované spustenie a vypnutie bzučiaka tým istým tlačidlom Prevodník D/A (dvojkové číslo/tlak) Ukážka činnosti tlakového snímača
