Anglický obrázkový slovník pneu a e-pneu súčiastok spoločnosti SMC :)

Autor: SMC. Doplnené 08. 02. 2023

Vytvorené: 29. 10. 2020 Tlačiť

Pneumatics-electropneumatics kits

Pneumatické a elektro-pneumatické komponenty

Air preparation

Úprava vzduchu

1 MPA pressure gauge

Tlakomer
Air cleaning unit with 3/2 distribution valve Jednotka na úpravu (čistenie) stlačeného vzduchu s 3/2-cestným distribučným ventilom

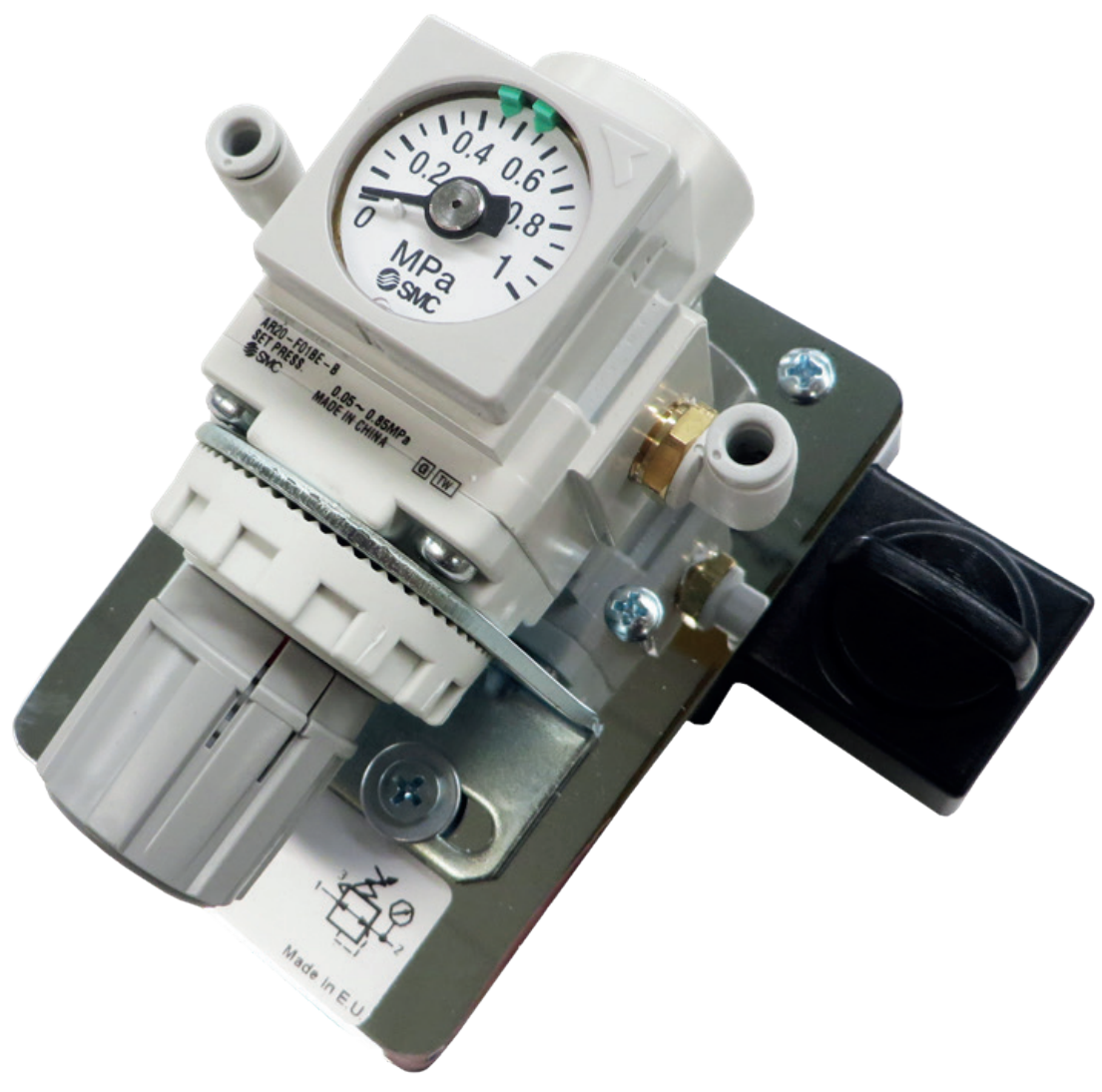

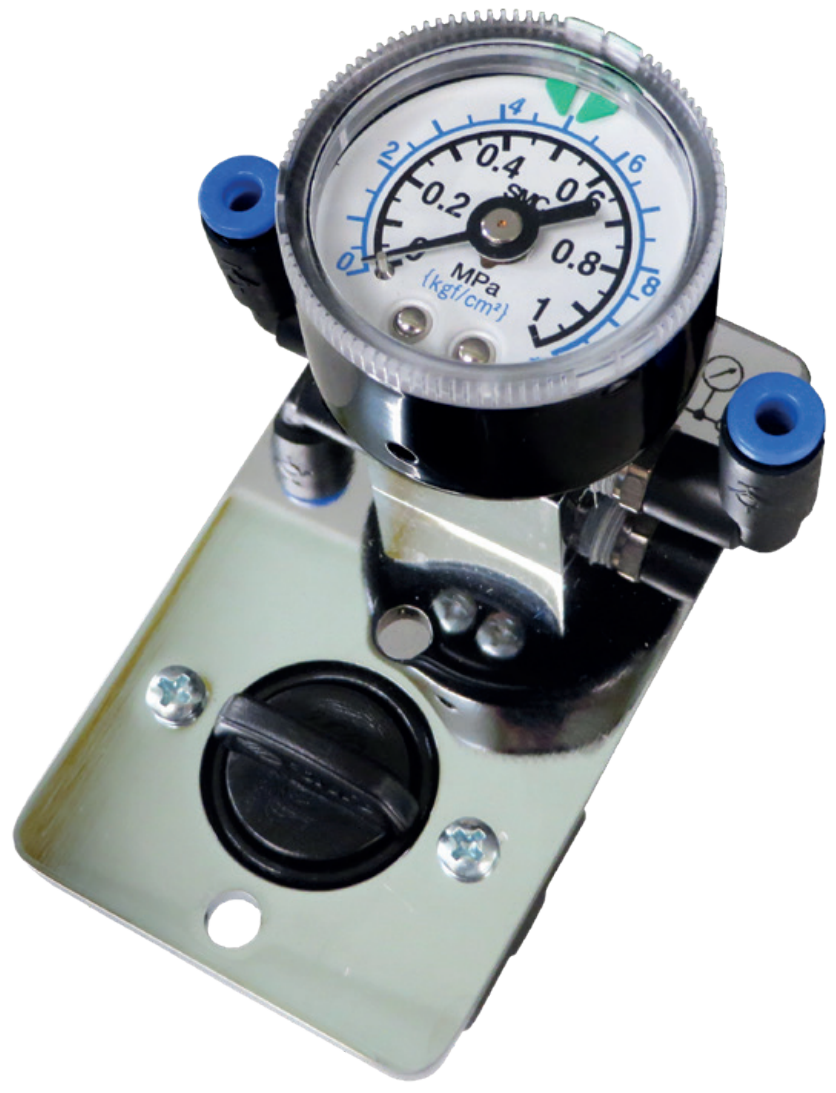

Pressure regulator with pressure gauge Regulátor tlaku s manometrom
Distribution block Rozvodná kocka




Manual - mechanical valves

Ventily ovládané silou a mechanicky

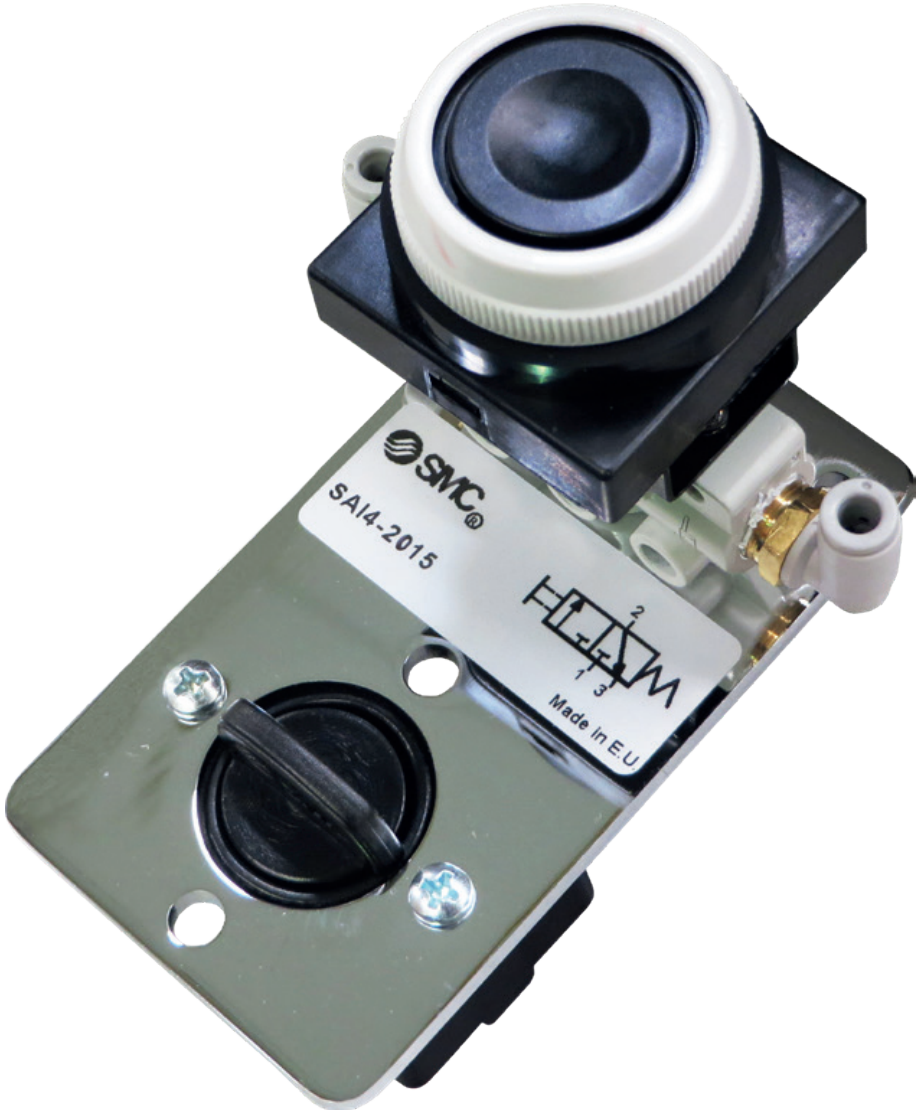

3/2 NC valve, operated by push-button 3/2-cestný NC ventil ovládaný tlačidlom a pružinou

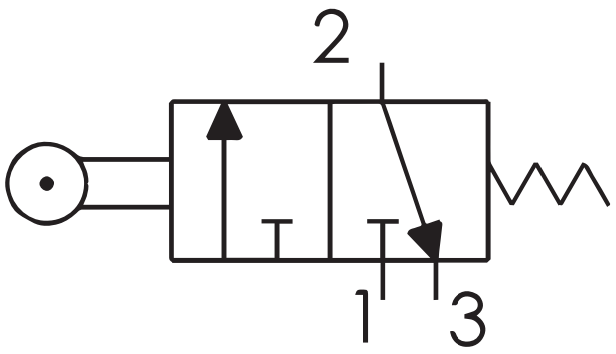

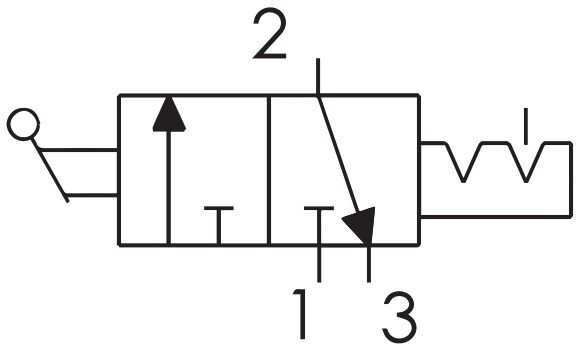

3/2 NC valve, operated by roller lever 3/2-cestný NC ventil ovládaný kladkou a pružinou
3/2 NC switch-operated double valve 3/2-cestný NC ventil aretačný ovládaný prepínačom
3/2 NC valve, operated by a push-button 3/2-cestný NC ventil ovládaný tlačidlom a pružinou

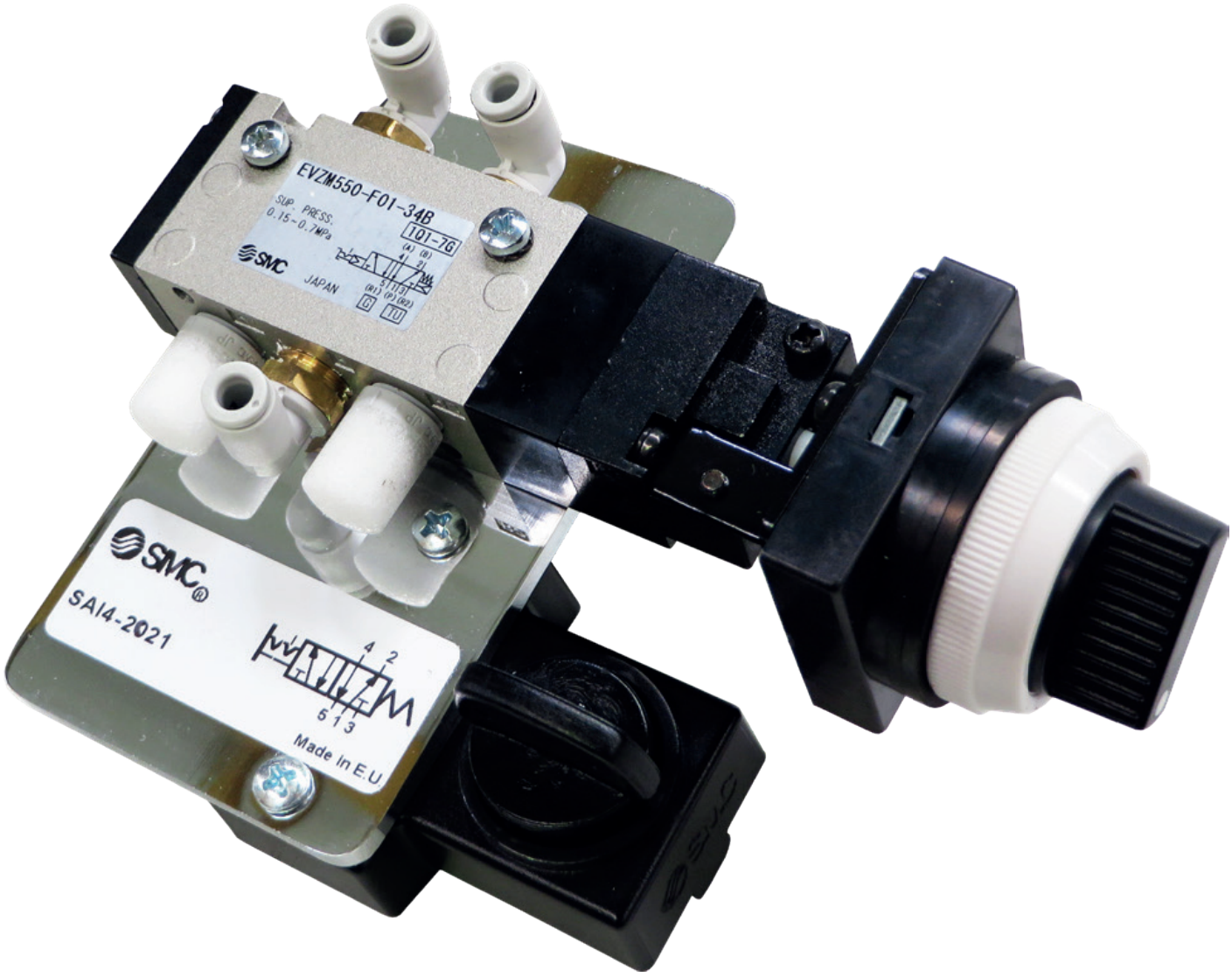

5/2 valve with 2-position selector 5/2-cestný ventil aretačný ovládaný prepínačom

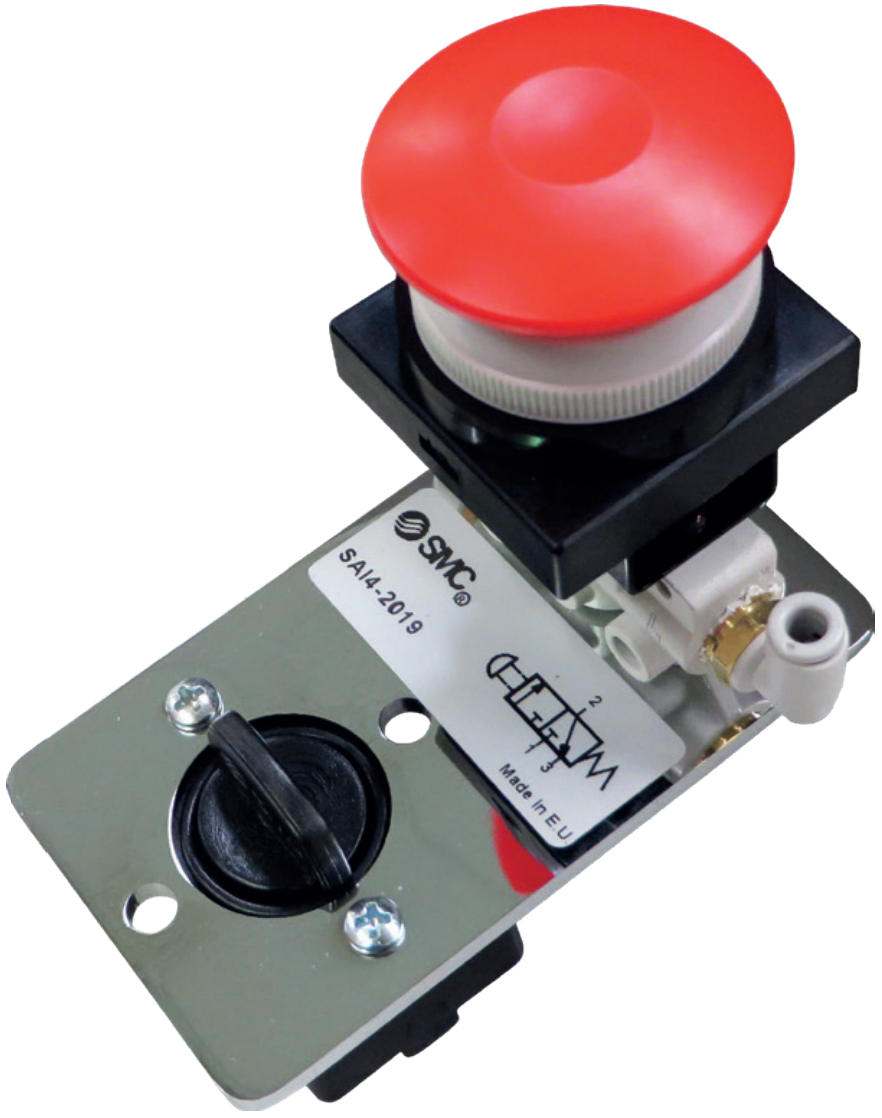

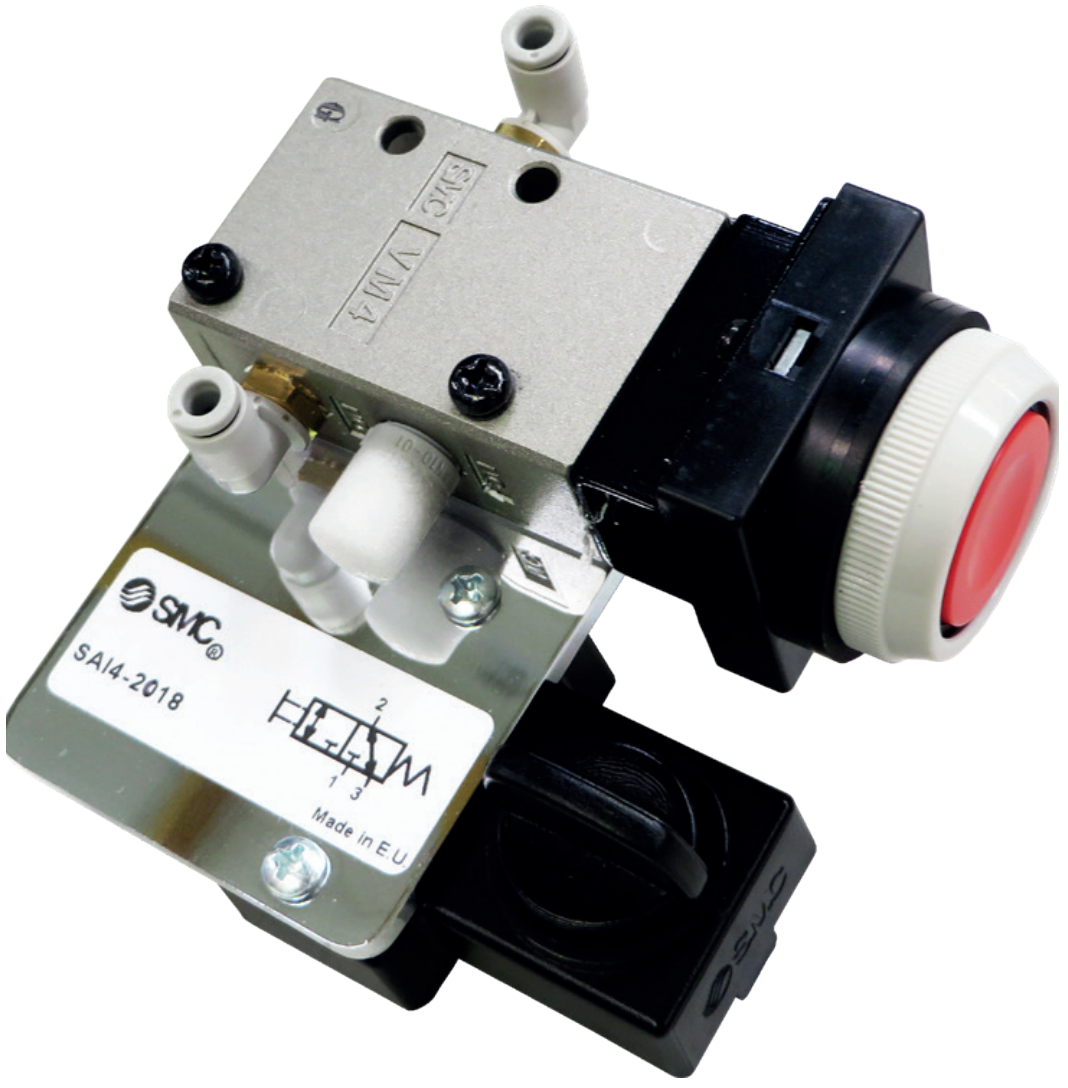

3/2 NC valve, operated by an emergency knob 3/2-cestný NC ventil ovládaný hríbikom a pružinou

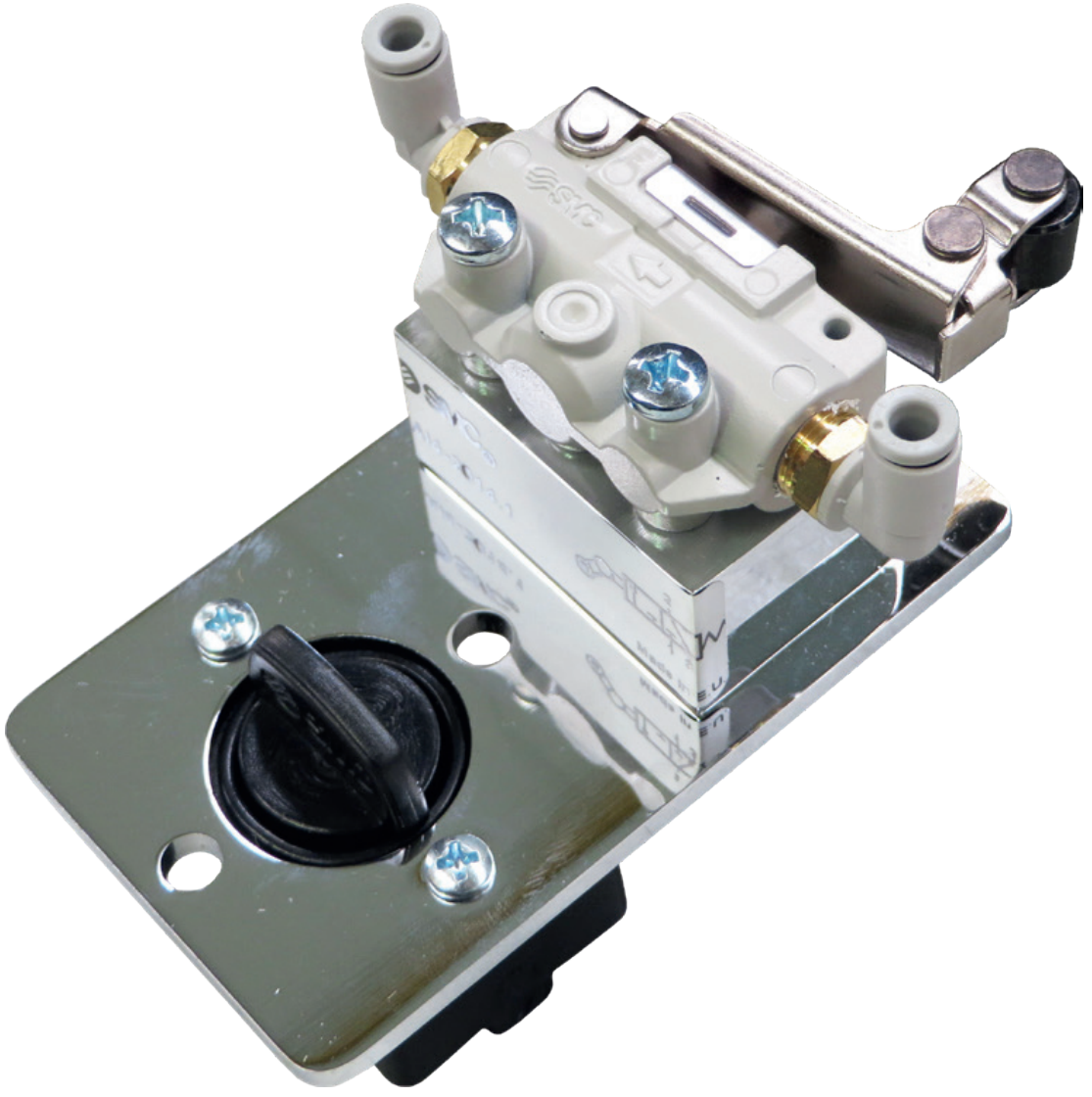

3/2 NC valve. Operated by one-way roller lever   3/2-cestný NC ventil ovládaný pákou s kladkou a pružinou




Actuators

Pneumatické valce (aktuátory, akčné členy)

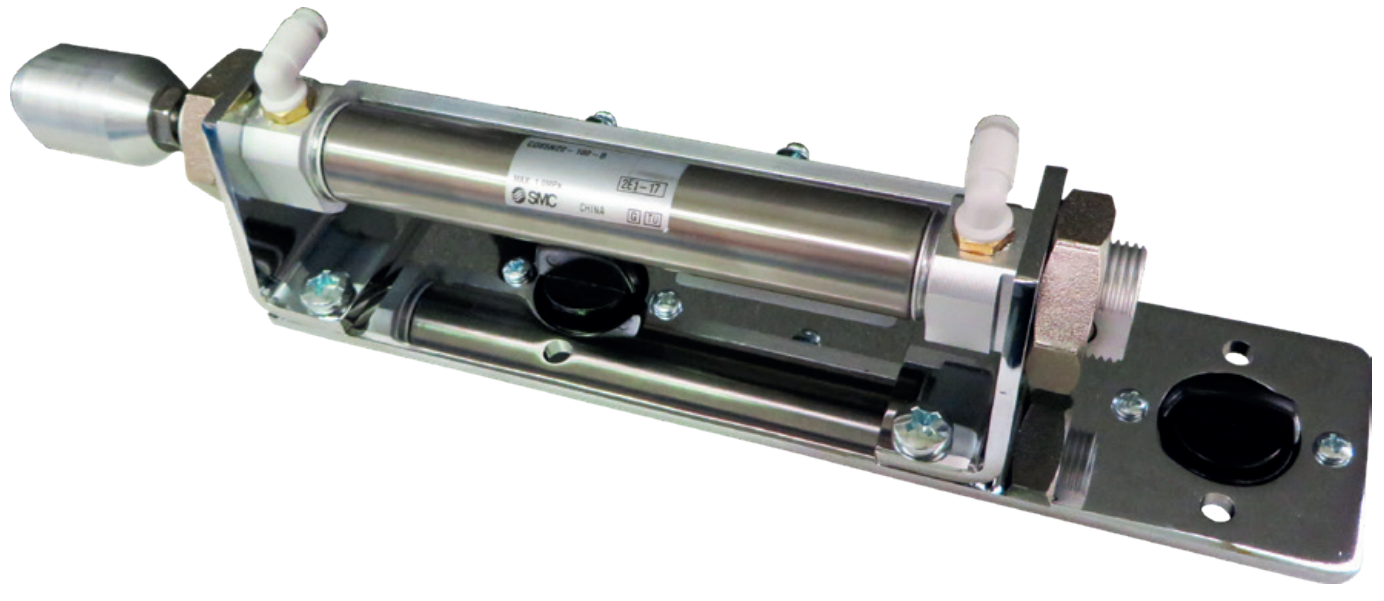

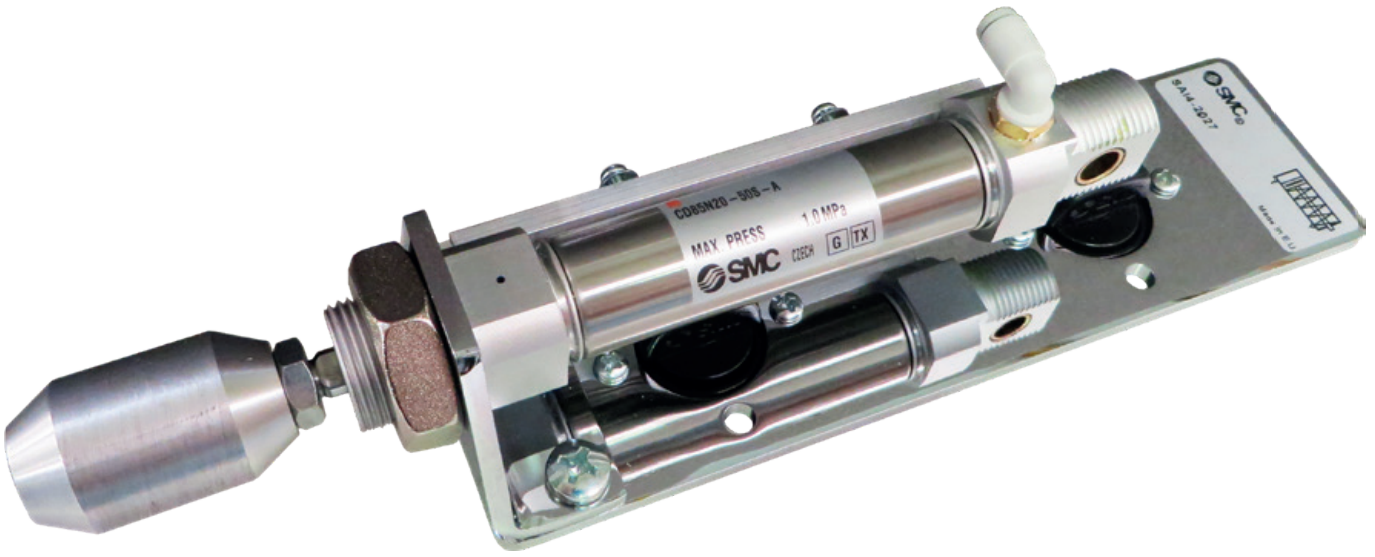

Double acting cylindre with rubber cushion Dvojčinný valec s gumeným vankúšom (tlmením)
Single acting cylinder Jednočinný valec




Flow control equipment

Príslušenstvo ovládajúce prietok

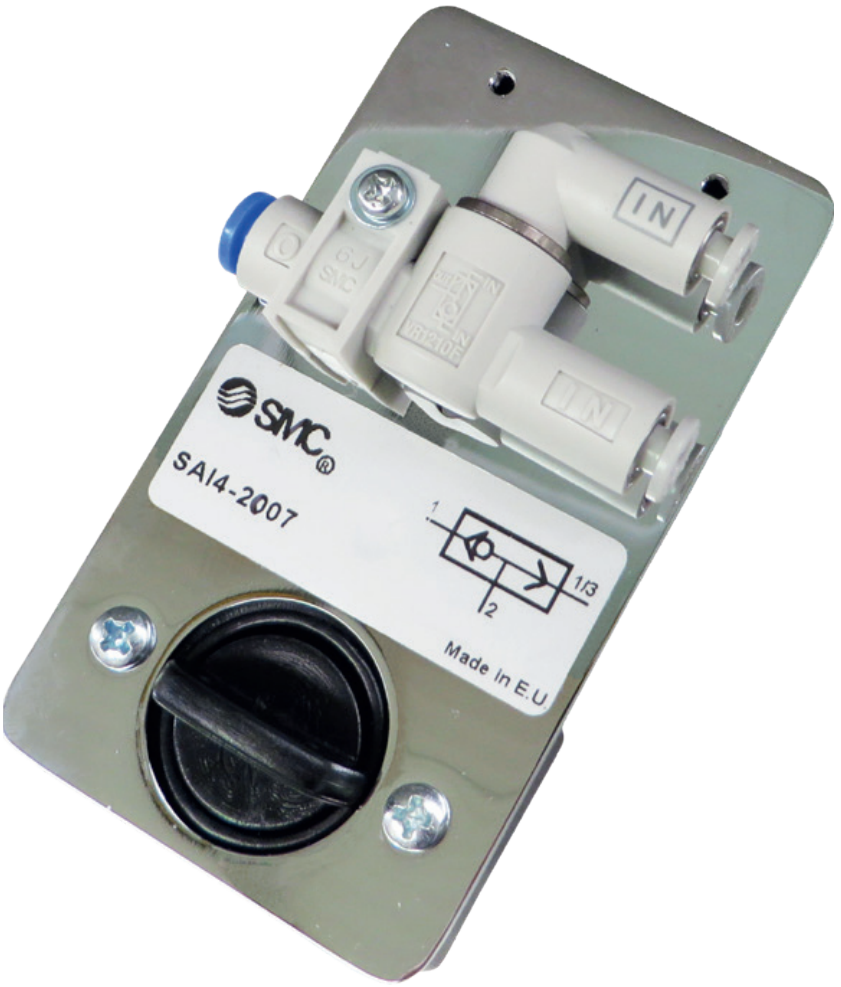

OR function Trojcestný ventil s funkciou OR
AND function Dvojtlakový ventil s funkciou AND

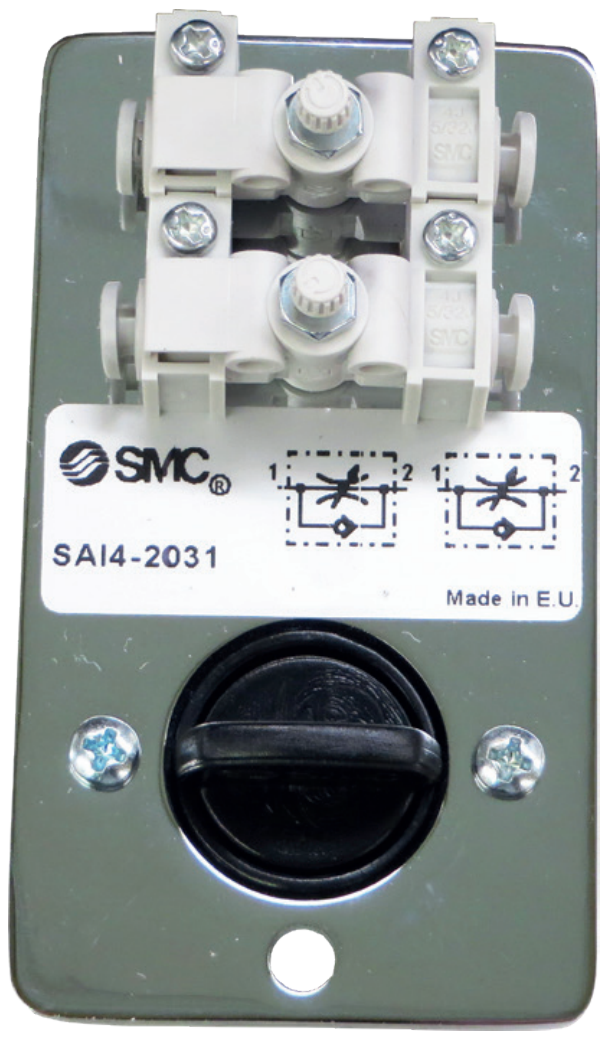

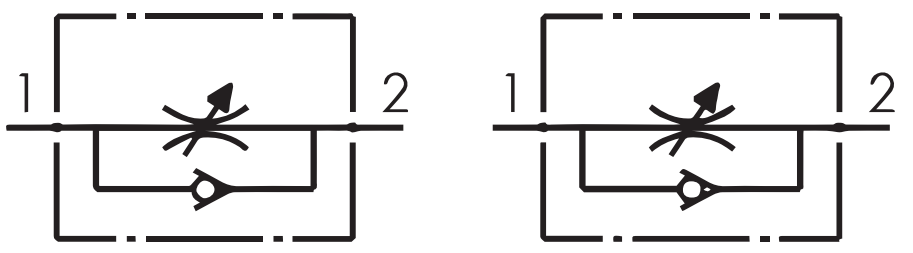

Single direction speed controller (double) Jednosmerný nastaviteľný škrtiaci ventil zdvojený

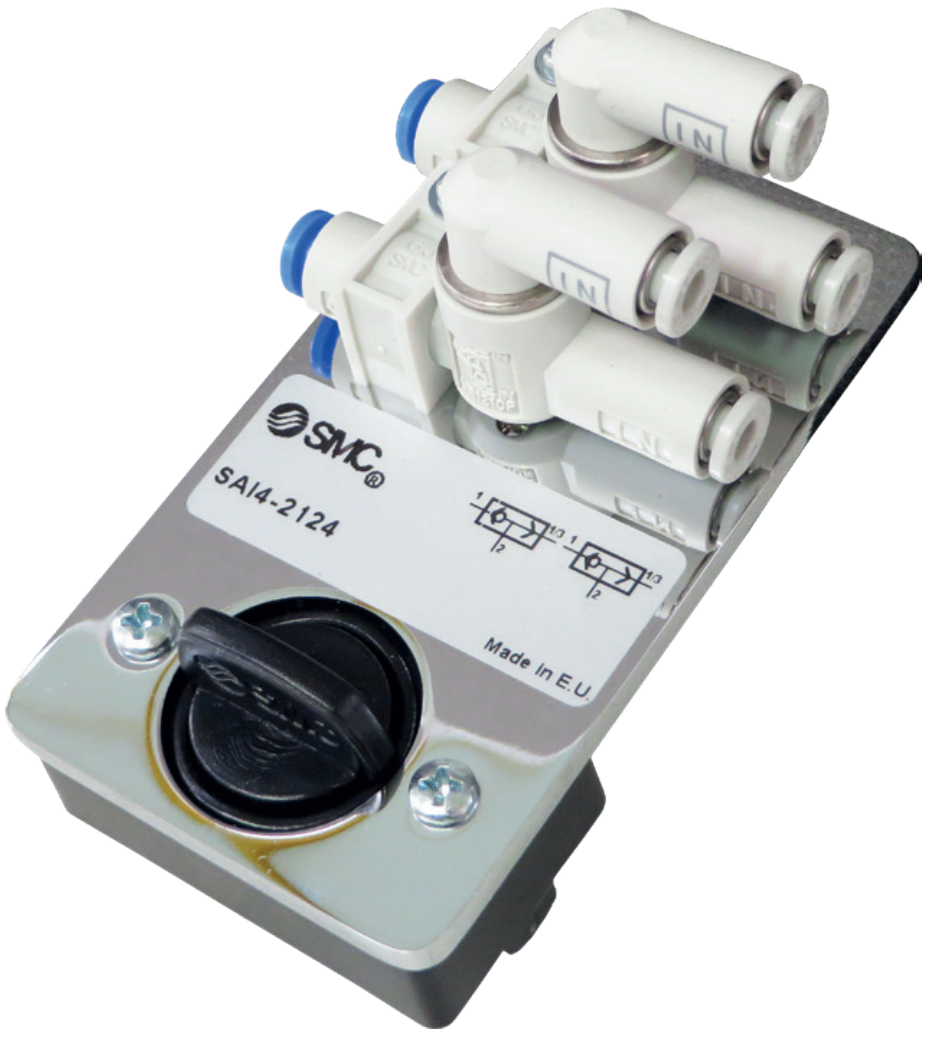

Double OR valve Trojcestný ventil s funkciou OR zdvojený

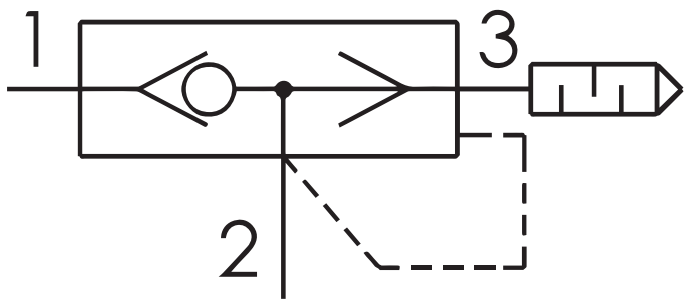

Quick exhaust valve Rýchloodvzdušňovací ventil




Air operated valves

Vzduchom ovládané ventily

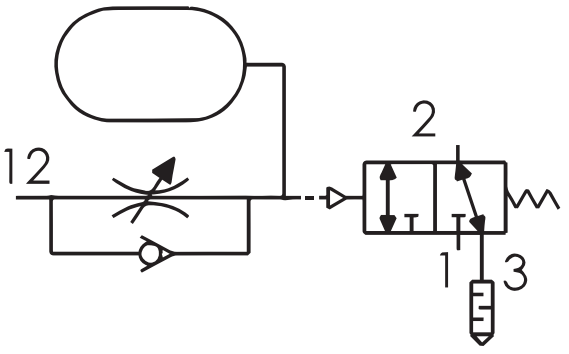

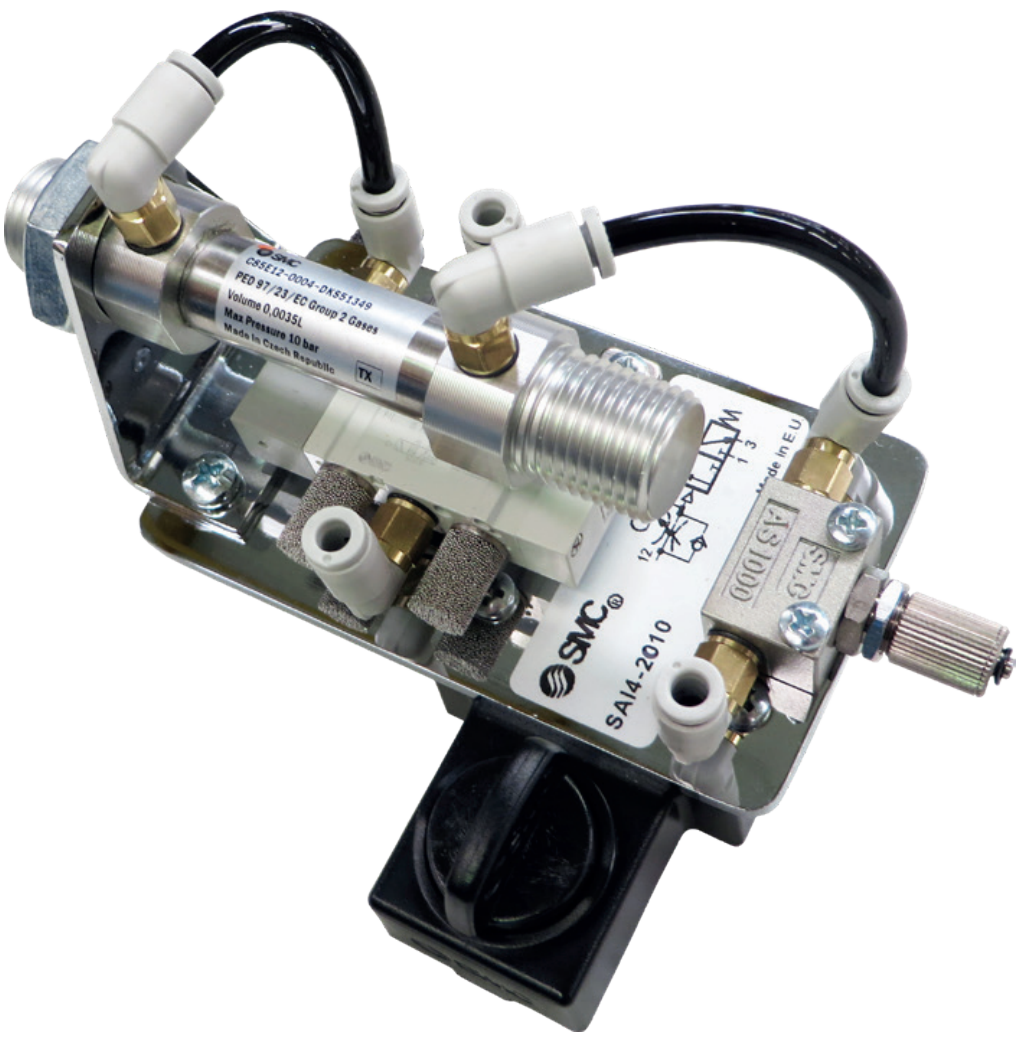

3/2 NC convertible valve Časovo oneskorovací NC ventil
3/2 NC, air operated single valve 3/2-cestný NC ventil ovládaný vzduchom a pružinou
Air operated 5/2 single valve 5/2-cestný ventil ovládaný vzduchom a pružinou

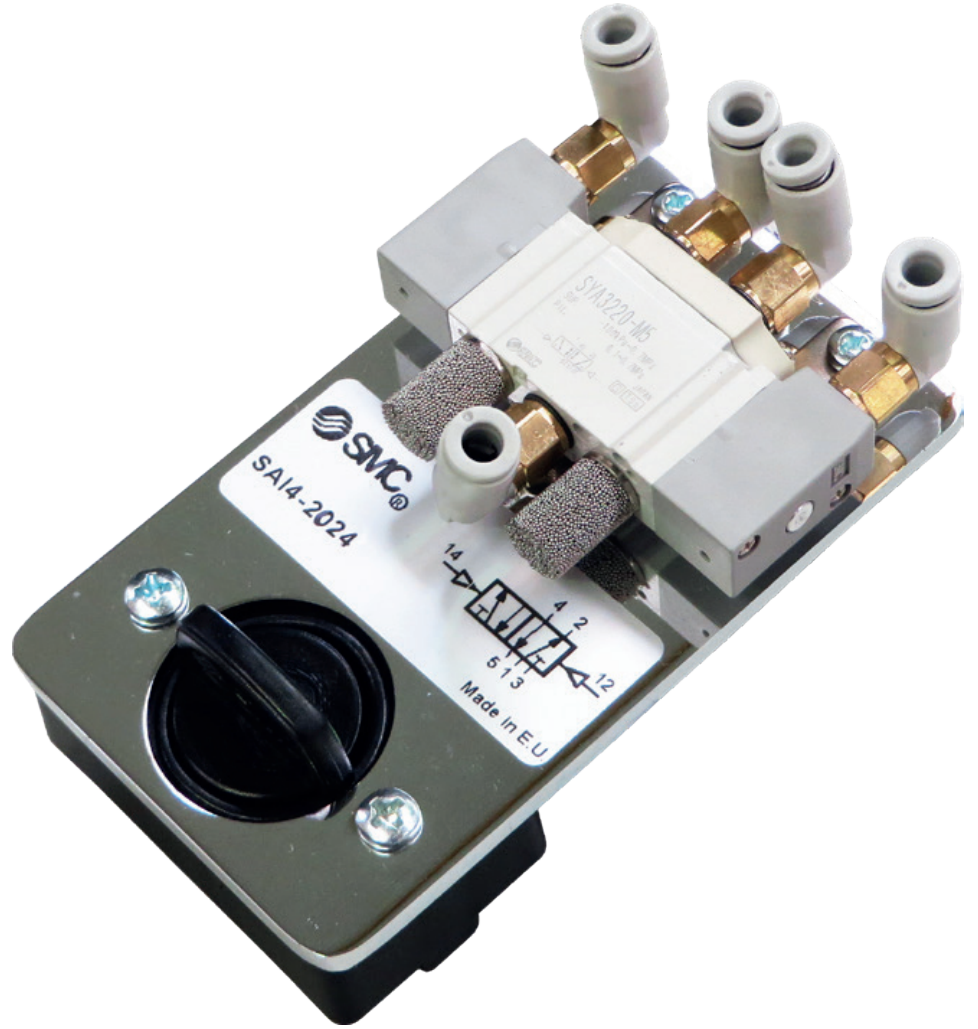

Air operated 5/2 double valve   5/2-cestný ventil ovládaný vzduchom z oboch strán




P/V - V/P converters

P/E, E/P prevodníky

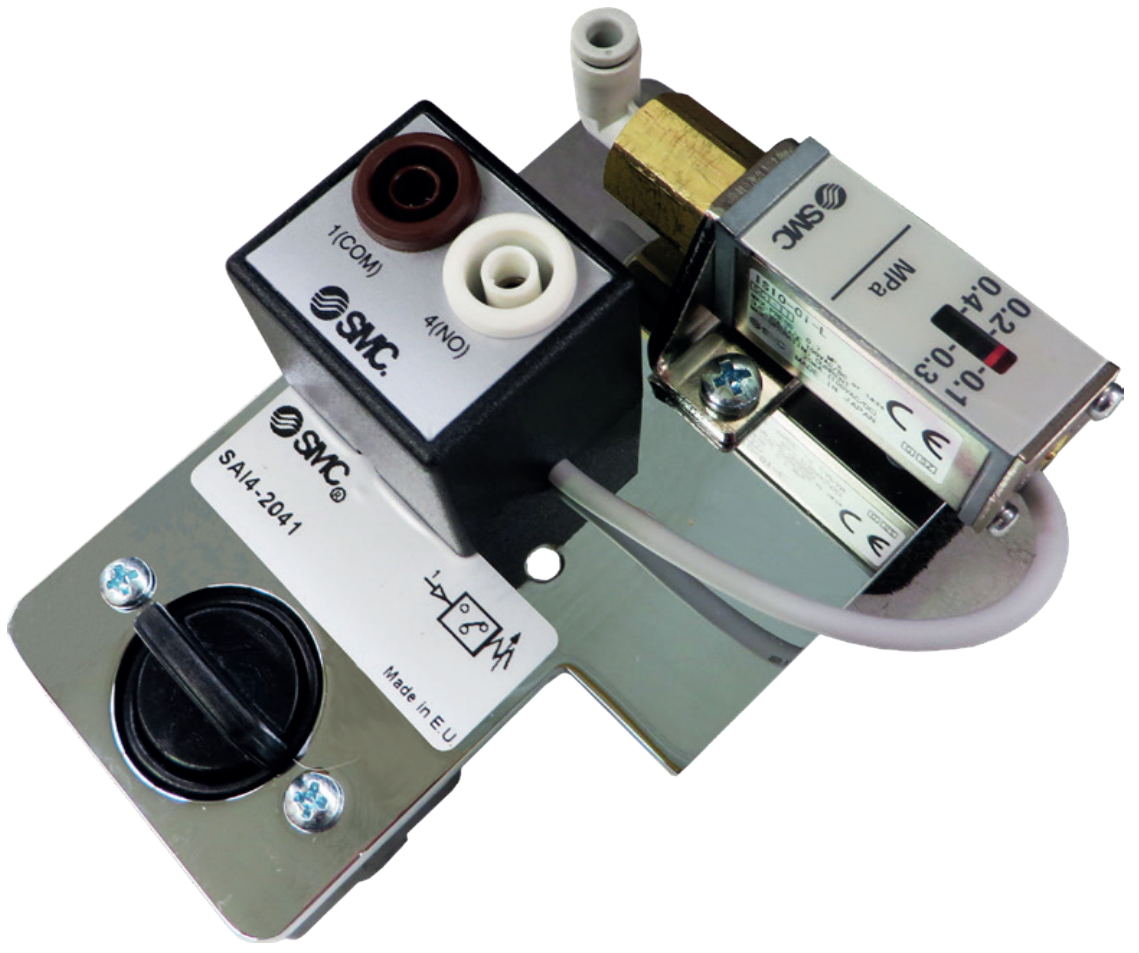

Electrical contact pressure switch Tlakovo-elektrický spínač

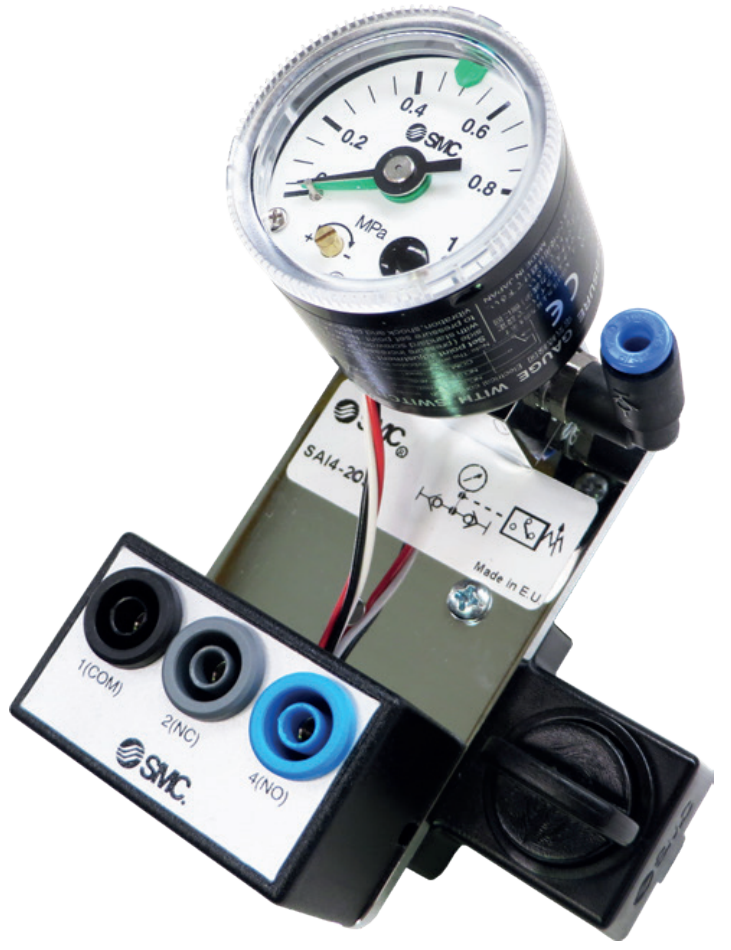

Pressure gauge with electrical contact Tlakovo-elektrický spínač (prepínač) s manometrom




Solenoid valves

Solenoidové (elektro-pneumatické) ventily

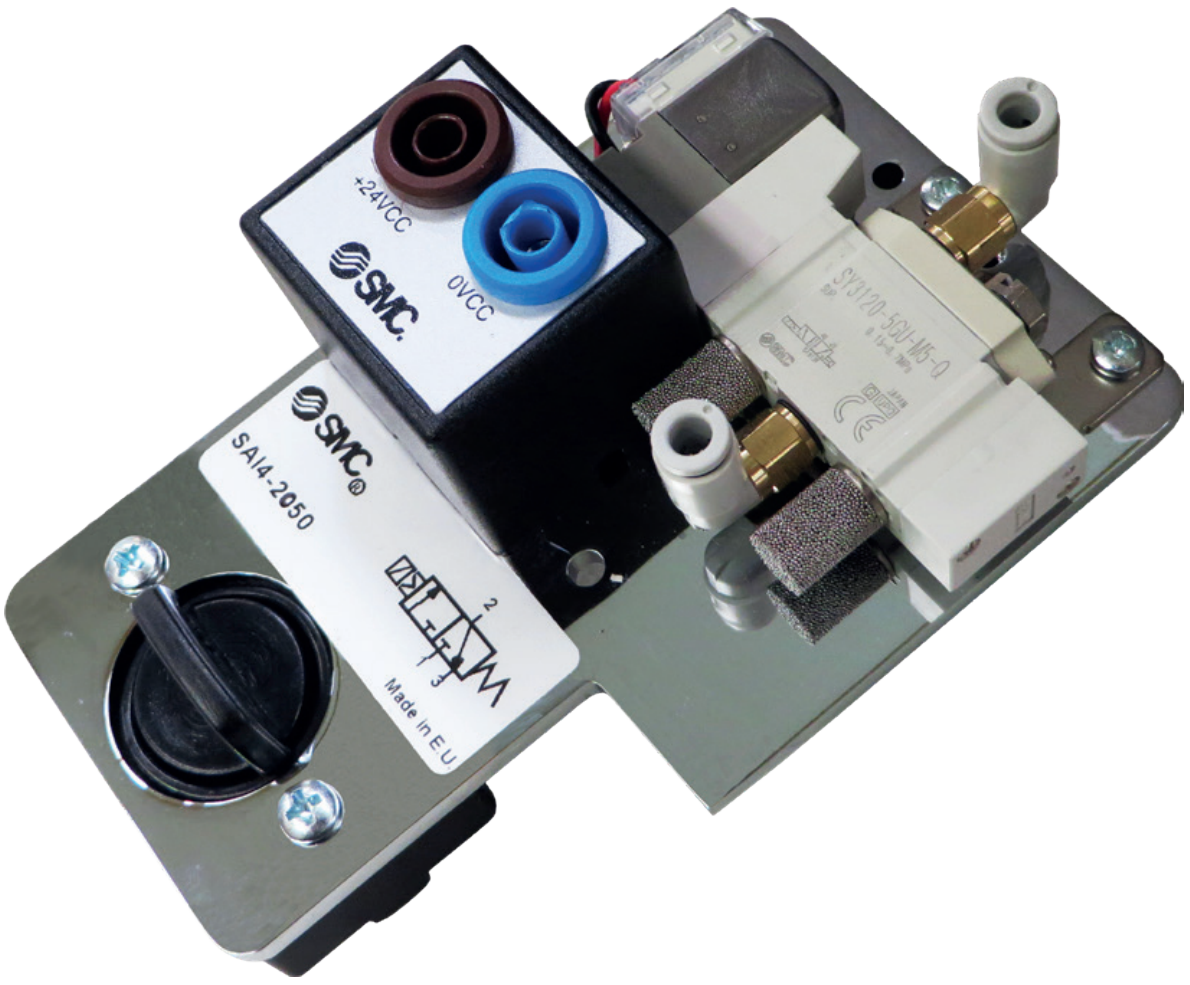

3/2 NC single solenoid valve 3/2-cestný NC ventil ovládaný elektricky a pružinou

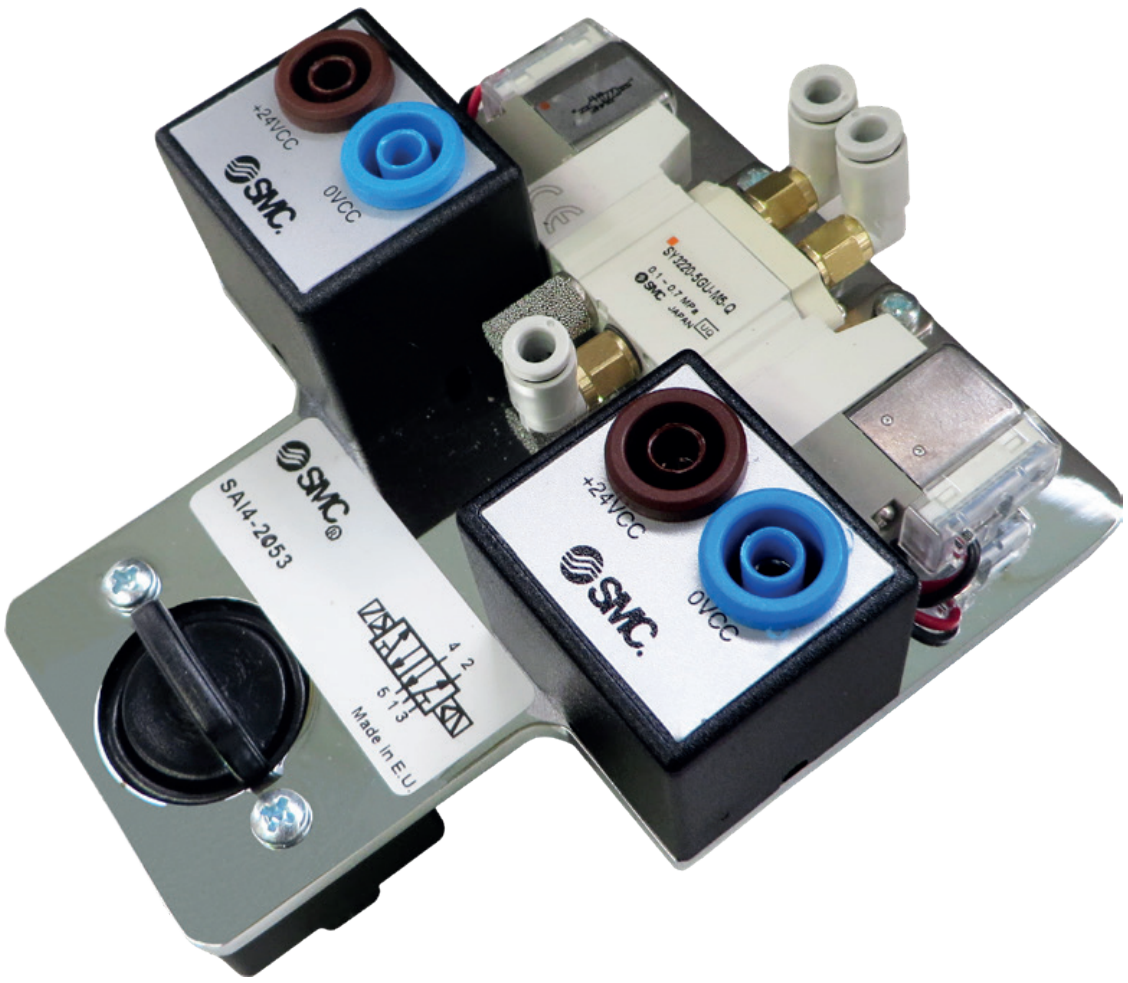

5/2 double solenoid valve 5/2-cestný ventil ovládaný elektricky z oboch strán
5/2 single solenoid valve 5/2-cestný ventil ovládaný elektricky a pružinou




Control modules

Riadiace moduly

Power supply   Zdroj energie
Set of electrical inputs (Button pad with 3 push-buttons)   Skupina elektrických vstupov

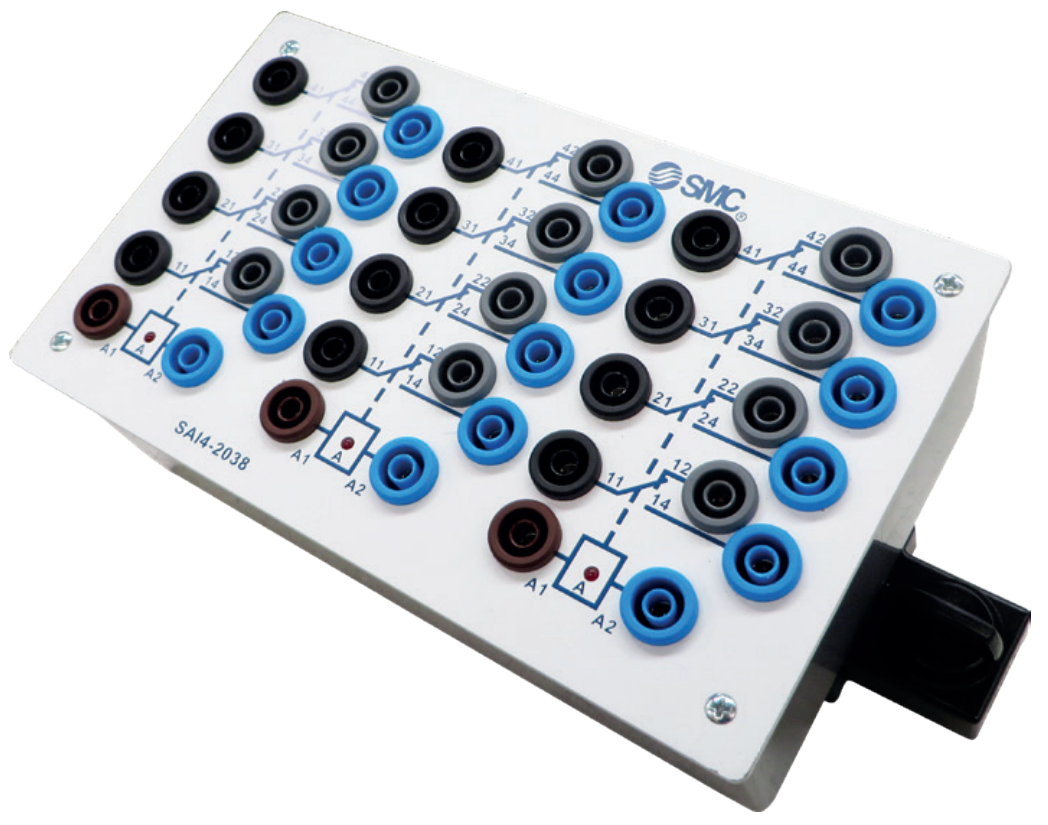

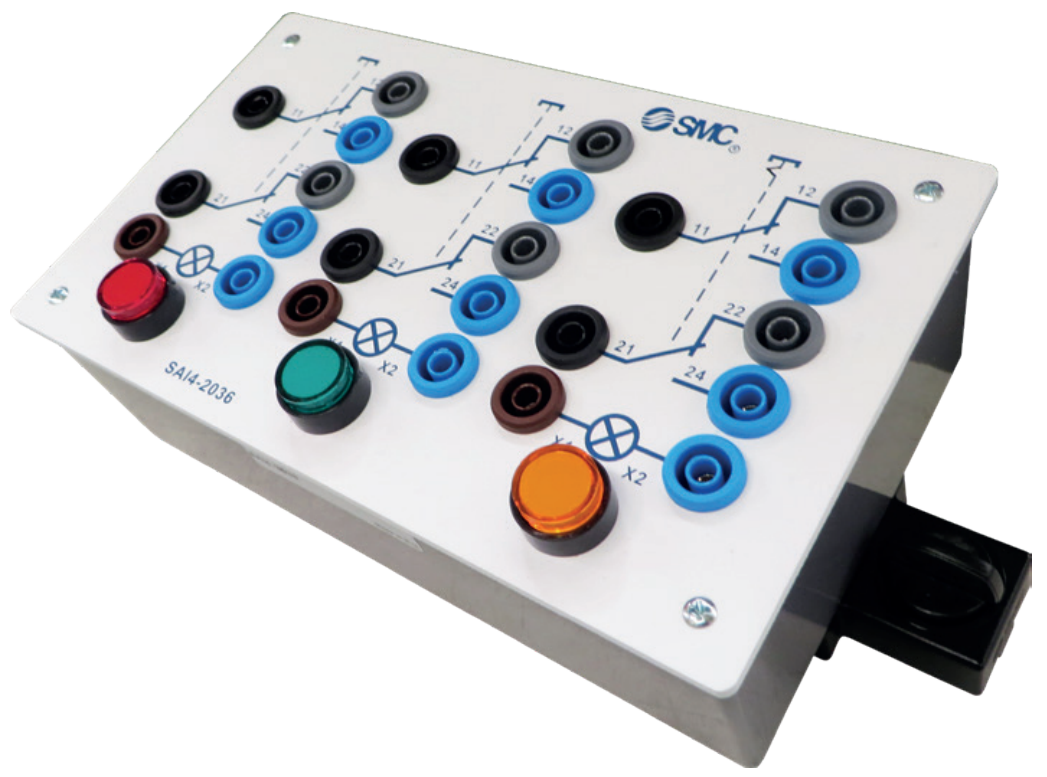

Set of 3 relays   Skupina troch relé

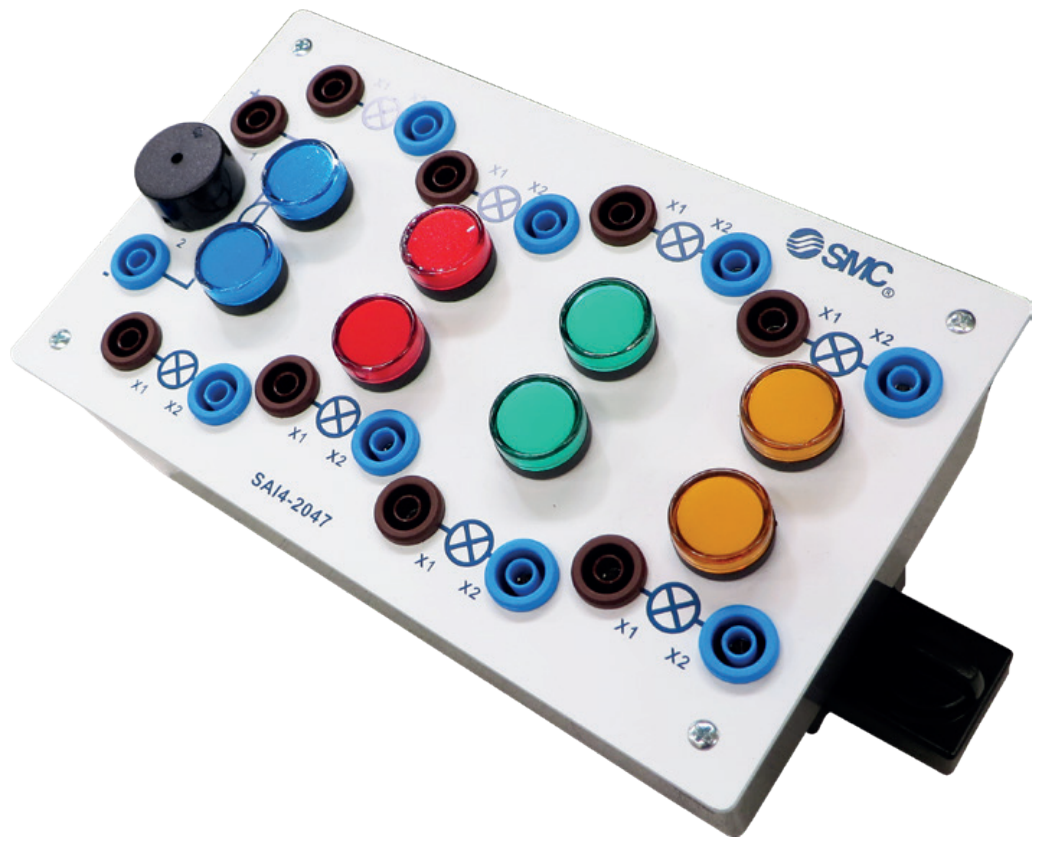

Indicators (pilots, buzzer)   Indikátory (žiarovky a bzučiak)

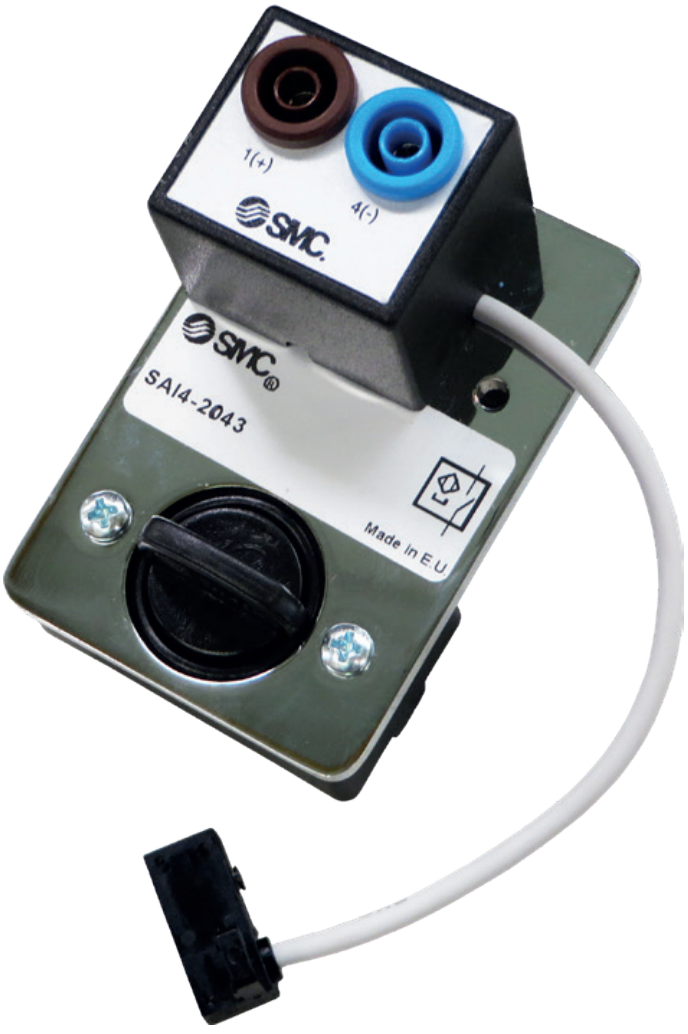

Reed auto switch Magnetický bezdotykový spínač
Electrical end of stroke Elektrický koncový spínač (prepínač)

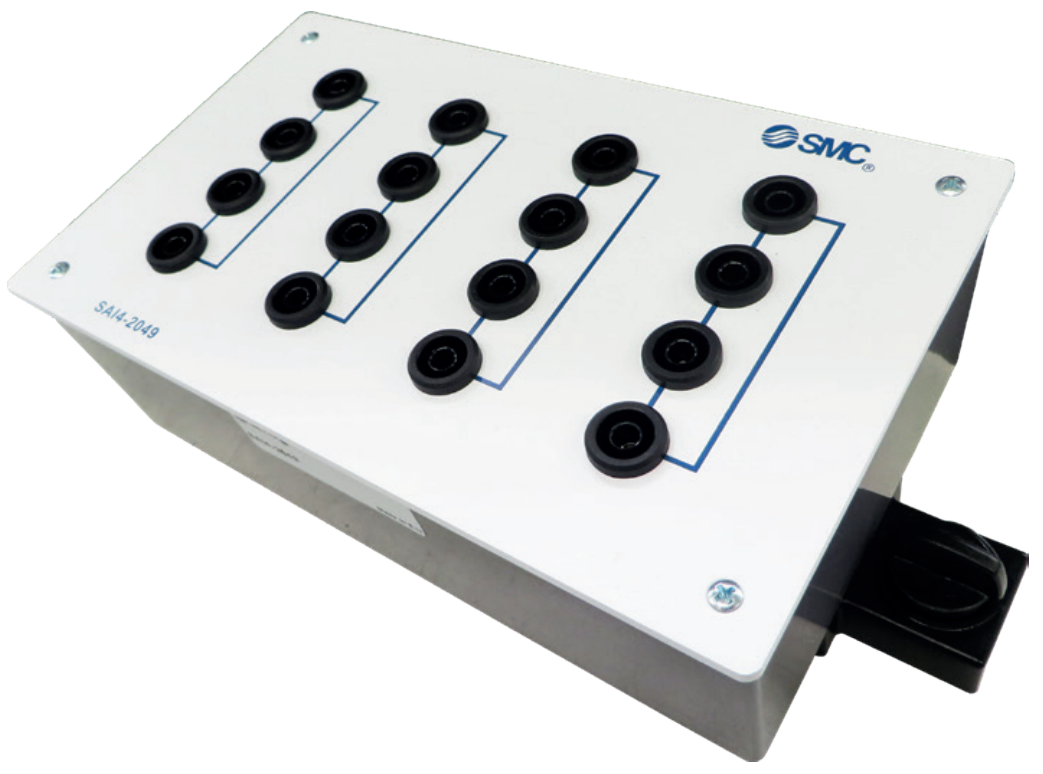

Electrical distributor   Elektrický rozdelovač




Accessories

Príslušenstvo

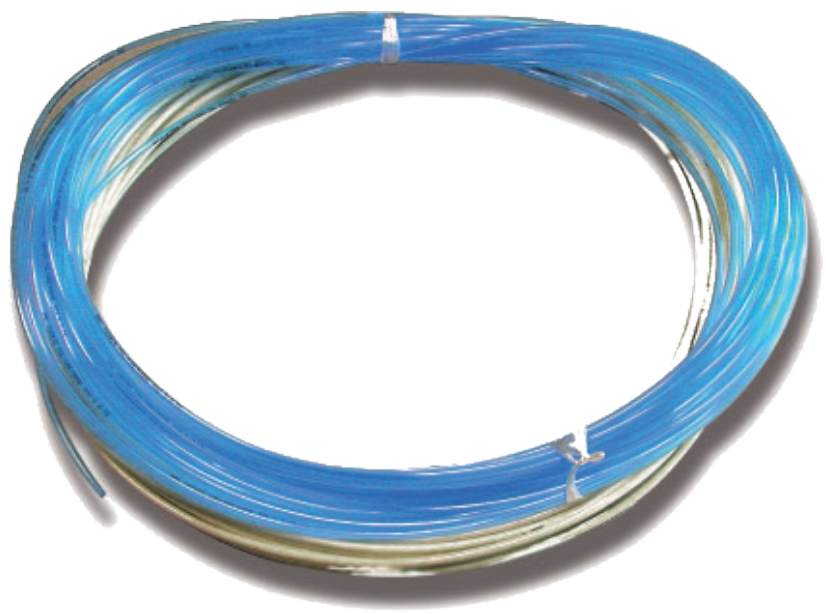

Set of 20m of blue tubing and 20m of flexible 4 mm white tubing Skupina 20metrových modrých a bielych ohybných hadíc, ø 4 mm
Set of connection cables Skupina prepojovacích káblov (vodičov)
10 m, tube black, ø 6 mm 10 m čierna hadička, ø 6 mm

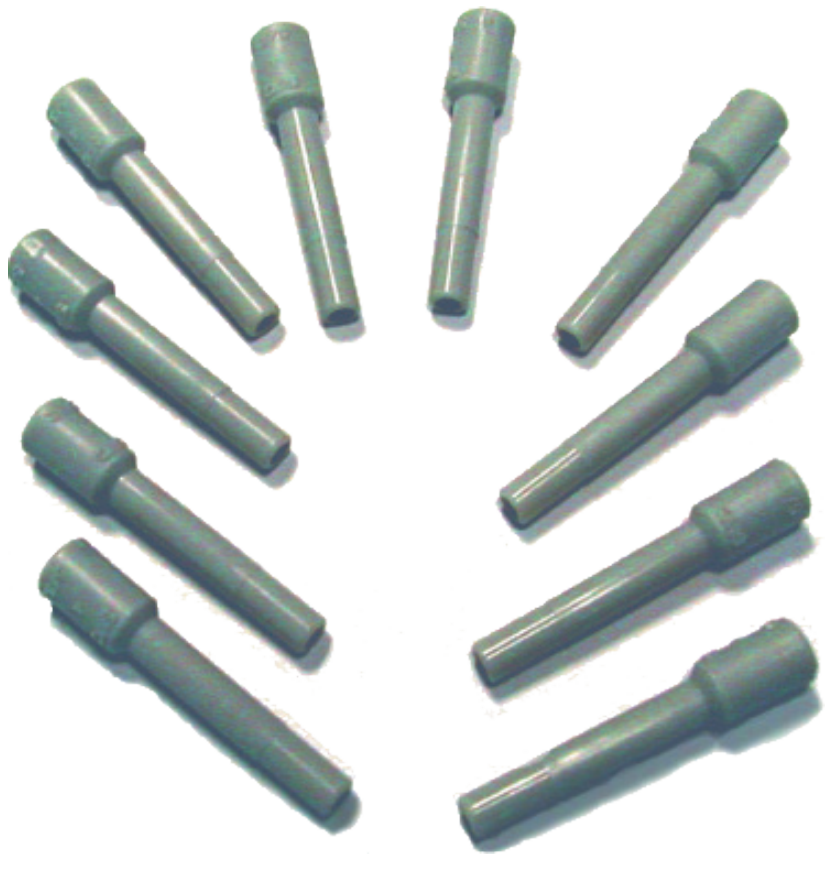

Set of 10 x 4mm plastic plugs Skupina plastových záslepiek

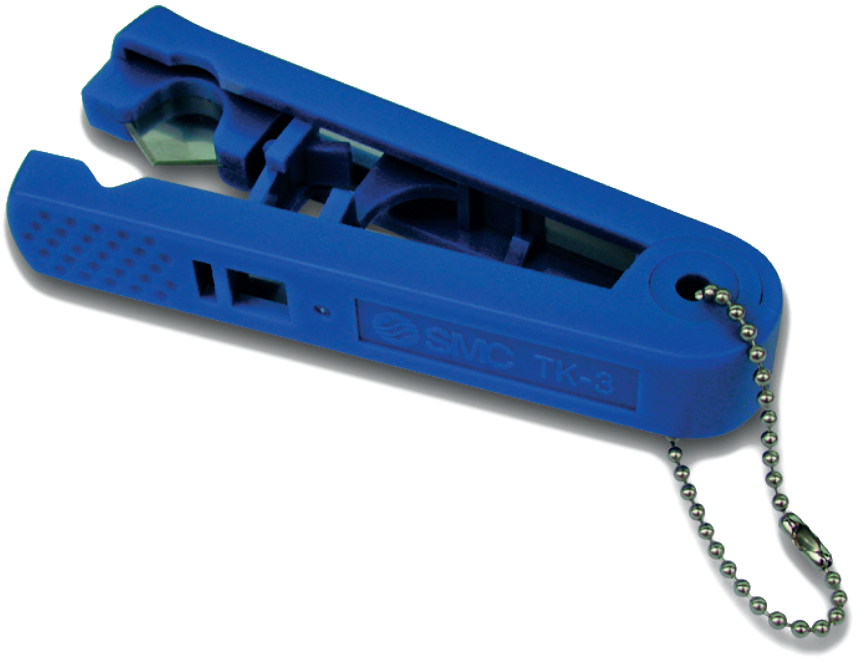

Tube-cutter   Rezačka hadičiek
Set of 10 T fittings Rozbočovač T
Set of 5 plugs, 1/8" Kovové záslepky

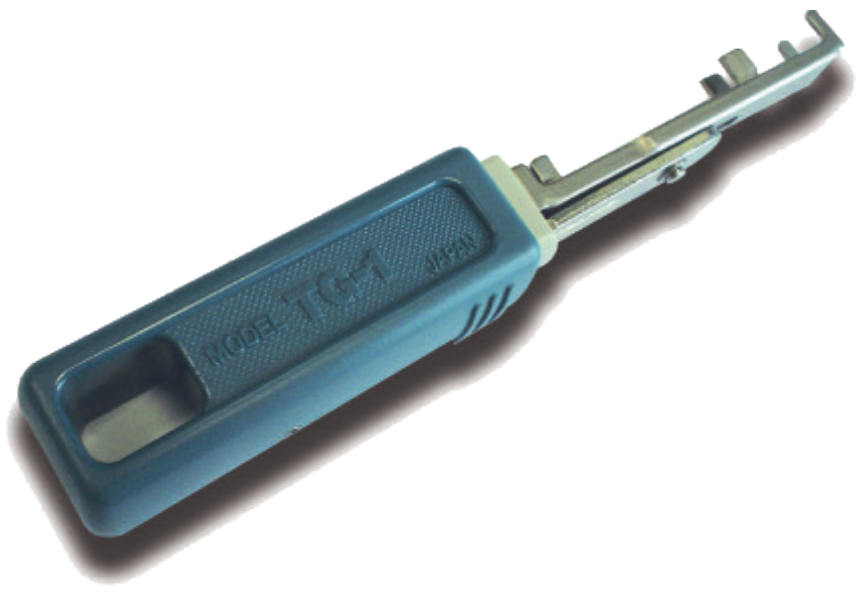

Tube-extractor Trubicový extraktor
