Typy zapojení v trojfázovej sústave, hviezda, trojuholník :)

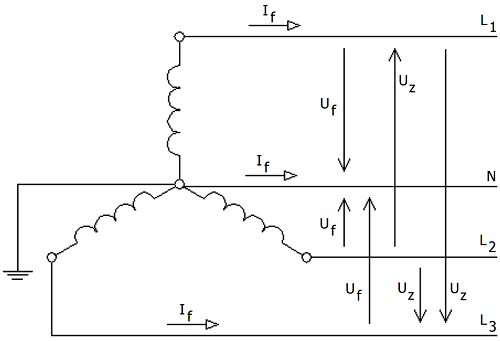

Hviezda

Hviezda

Značenie vodičov: L₁, L₂, L₃ - fázové vodiče, N - tzv. nulák.

Značenie napätí: U_f - fázové napätie, U_z - združené napätie.

Medzi fázami a nulákom je fázové napätie U_f. Medzi fázami je združené napätie U_z.

Fázami tečie fázový prúd I_f.

U_z = √(3) × U_f = 1,73 × U_f

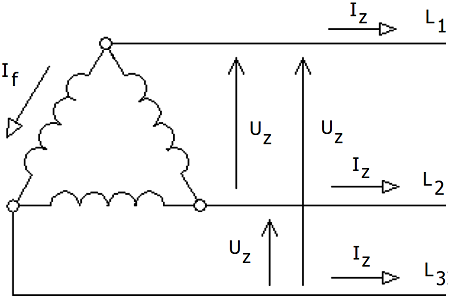

Trojuholník

Trojuholník

Na fázach je iba združené napätie - U_z. Vodičmi tečie združený prúd I_z.

I_z = √(3) × I_f = 1,73 × I_f
