Majme daný elektrický obvod pozostávajúci z dvoch zdrojov napätia U1 = 14 V, U2 = 18 V a troch rezistorov, ktorých odpory R1 = 2 Ω, R2 = 4 Ω a R3 = 3 Ω.

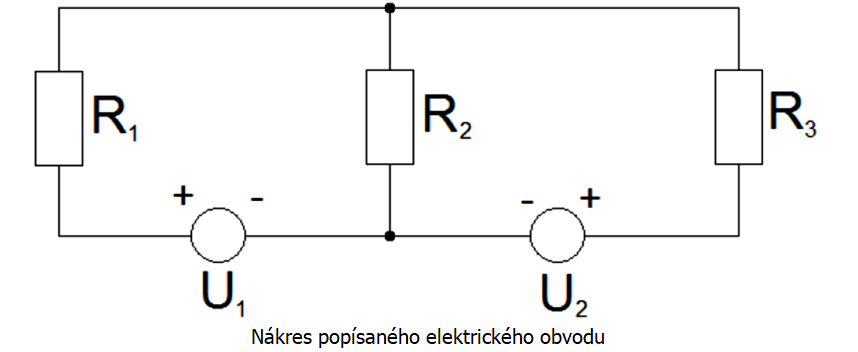

Na obrázku môžeme vidieť, ako obvod vyzerá. Jednotlivé odpory rezistorov a veľkosti napätí oboch zdrojov poznáme, čo však nepoznáme sú veľkosti prúdov, ktoré tečú v jednotlivých vetvách obvodu. Tie vypočítame za pomoci použitia Kirchhoffových zákonov.

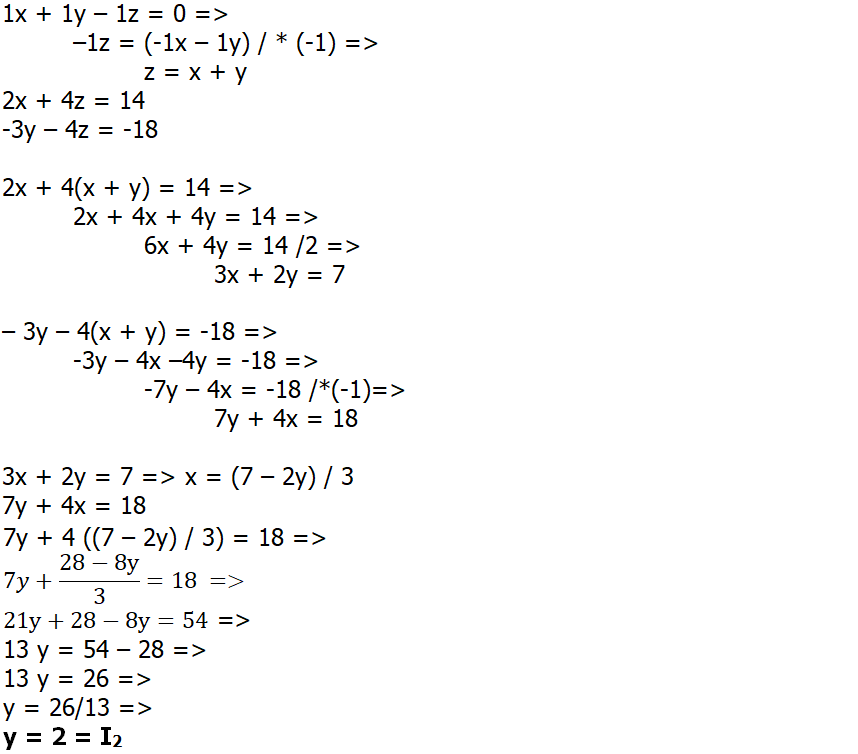

1.

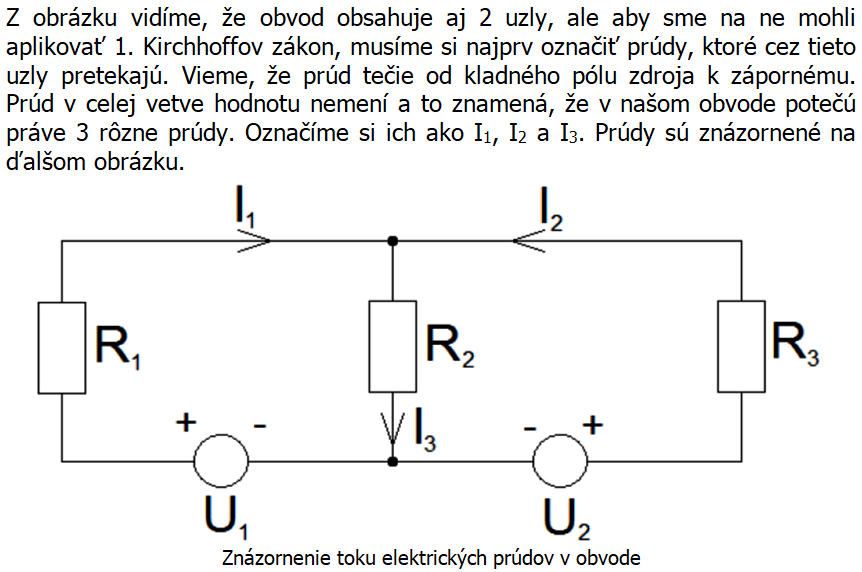

2.

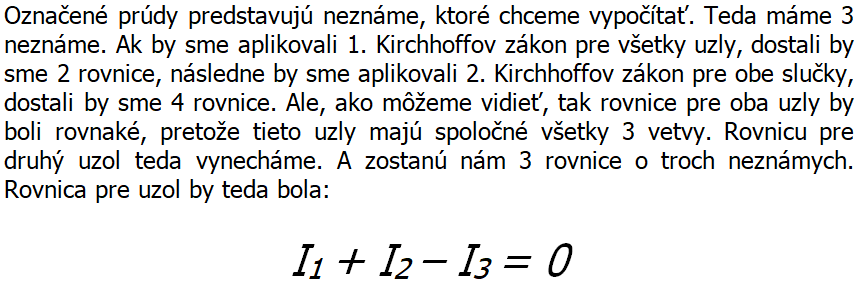

3.

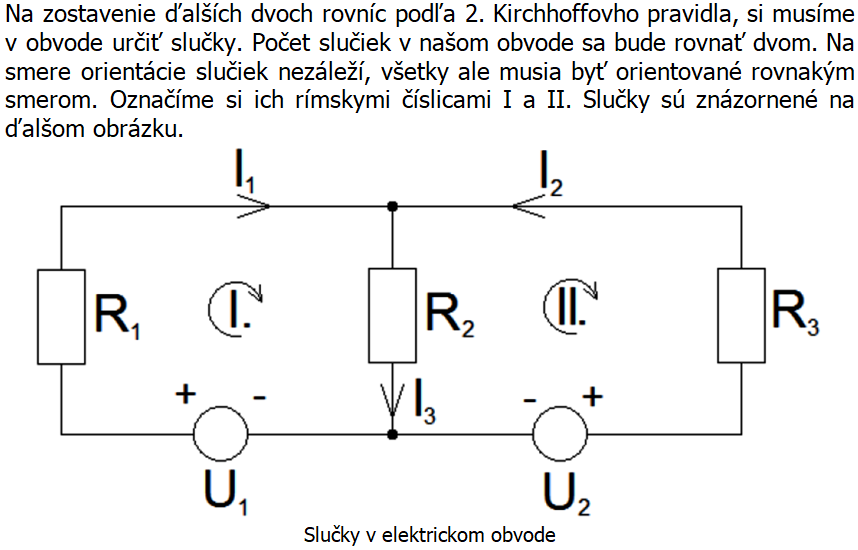

4.

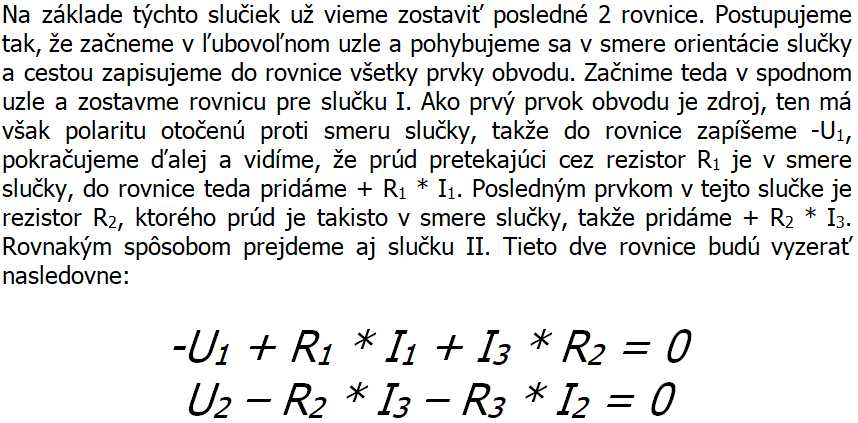

5.

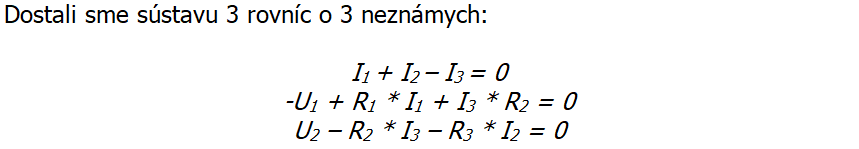

6.

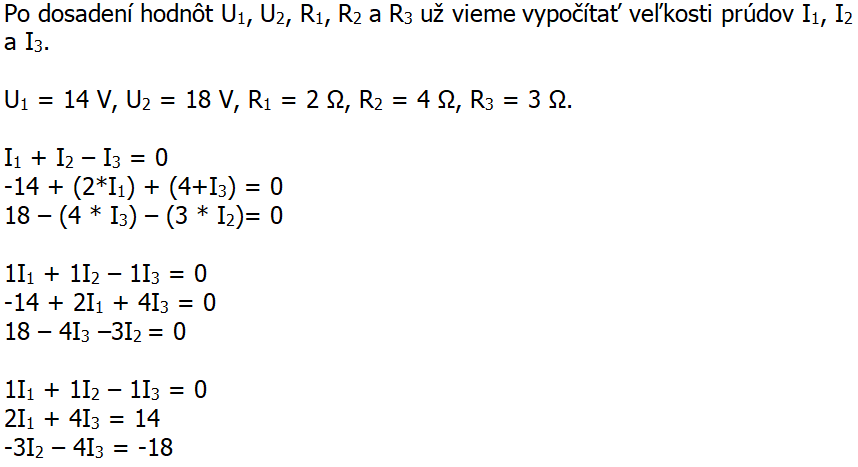

7.

8.

9.

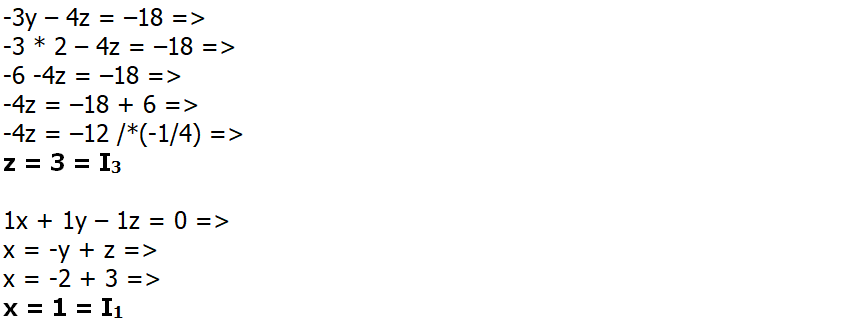

10.

Hodnoty prúdov sa rovnajú: I1 = 1 A, I2 = 2 A a I3 = 3 A.
