Vytvorené: 07. 02. 2021 Tlačiť

1. Zapínania a zmeny otáčania elektromotora





Podľa nasledovných podmienok:

  • ovládanie zapínania a vypínania zabezpečuje spínací a vypínací kontakt,
  • spätná väzba drží motor zapnutý aj pri vypnutom spínacom tlačidle „štart“,
  • zmenu otáčania je možné meniť len pri vypnutom motore tretím spínačom.

Analýza:

  • ovládanie bude zabezpečené tromi tlačidlami: Štart, Stop, Zmena otáčania,
  • tlačidlové ovládanie štartu a zmeny otáčok vyžaduje využitie spätnej väzby.



Kontaktový plán



NETWORK x //vnútorná pamäť
LD E0.0   //zapnutie
O M0.0   //pridržanie zapnutia
UN E0.1   //vypnutie
= M0.0   //potom zapnutá aktívna pamäť
NETWORK   //zapnutie motora
LD M0.0   //aktívna pamäť
= A0.0   //pohon motora zapnutý
NETWORK   //zmena otáčania
LD E0.2   //aktivovaný spínač zmeny obrátok
UN M0.0   //a nebeží motor
O A0.1   //alebo pridržanie zapnutia elektromagnetu
UN E0.1   //a nie je aktívny vypínač
LD M0.0   //alebo je aktívna pamäť
U A0.1   //a je aktivovaná zmena obrátok – zapnutý elektromagnet
OLD
= A0.1   //pohon motora zmení zmysel otáčania – zapnutý elektromagnet
NETWORK   //koniec programu
MEND
Program v AWL



2. Ovládanie jednočinného pneumatického motora





Podľa nasledovných podmienok:

  • podmienkou zapnutia pracovného zdvihu je zapnutie E0.0 alebo spätná väzba,
  • návrat do východiskovej polohy zabezpečí tlačidlo E0.2 + snímač E0.1.

Analýza:

xxx pracovný zdvih: ,
  spätný zdvih: .



Kontaktový plán



NETWORK x //spustenie motora s podržaním v pracovnej polohe
LD E0.0
O A0.0
UN E0.2
UN E0.1
= A0.0
NETWORK   //vyznačenie ukončenia programu
MEND   //tento príklad musí byť v samostatnom kroku!

Program v AWL



3. Riadenie semaforov obchádzky cestou pre jedno vozidlo





Podľa nasledovných podmienok:

  • semafory zapnutím začnú cyklus striedania červenej a zelenej v intervaloch podľa predpísanej rýchlosti jazdy,
  • v čase zmeny musí na určitý čas na obidvoch stranách svietiť červená až do vyprázdnenia cesty.

Analýza:

Program sa začína zapnutím zeleného tlačidla, končí sa stlačením tlačidla STOP.

Priebeh programu je takýto:

  1. Po zapnutí svietia 20 sekúnd obidve červené,
  2. Potom svieti 40 sekúnd zelená sprava a červená zľava,
  3. Nasleduje červená na obidvoch stranách 20 sekúnd,
  4. Potom svieti 40 sekúnd zelená zľava a červená sprava,
  5. Cyklus pokračuje svietením 20 sekúnd obidvoch červených,
  6. Skončenie činnosti možno kedykoľvek vykonať stlačením tlačidla STOP.

Zapnutie na začiatku je pamäťové spätnou väzbou.

Vstupy: x Výstupy: x Časové členy:
E0.0 - Tlačidlový spínač   A0.1 - Zelený signál sprava   T 37÷40
E0.0 - Tlačidlový vypínač   A0.0 - Červený signál sprava
    A0.3 - Zelený signál zľava
    A0.2 - Červený signál zľava



Časový diagram



Program v AWL x Komentár x Program v KOP
NETWORK   hlavný spínač a STOP tlačidlo
LDE0.0
OM0.0
UNE0.1
=M0.0
NETWORK   spustenie a ukončenie cyklu
LDM0.0
UNT40
=M0.1
NETWORK   odmeranie prvého uzatvorenia obchádzky
LDM0.1
TONT37,200
NETWORK   odmeranie zelenej sprava
LDM0.1
UT37
TONT37,200
NETWORK   odmeranie druhého uzatvorenia obchádzky
LDM0.1
U T38
TONT39,200

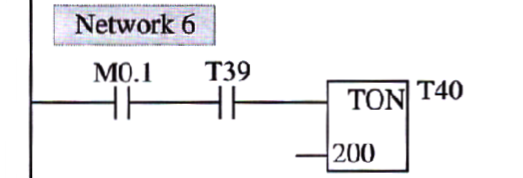

NETWORK   odmeranie zelenej zľava
LDM0.1
UT39
TONT40,400
NETWORK   zapnutie a vypnutie červených svetiel z oboch strán
LDM0.0
UNA0.1
=A0.0
NETWORK   zapnutie a vypnutie zelenej sprava
LDM0.0
U T37
UNT38
=A0.1
NETWORK   zapnutie a vypnutie červených svetiel z oboch strán
LDM0.0
UA0.0
UNT39
OA0.1
=A0.2
NETWORK   zapnutie zelenej zľava a ukončenie cyklu
LDT39
(UNT40)
=A0.3
NETWORK   koniec programu
MEND
