Senzory na meranie teploty okolia, odporové snímače (RTD), termistory, digitálne senzory, termočlánky, kde sa umiestňujú? radiačný štít :)

V meteostaniciach a pri solárnych systémoch sa na meranie teploty okolia najčastejšie používajú tieto typy senzorov: odporové snímače (RTD), termistory, digitálne senzory a termočlánky.

Senzory na meranie podrobne:

• odporové snímače (RTD) - najznámejším zástupcom je Pt100 alebo Pt1000. Sú to veľmi presné platinové senzory, ktoré menia svoj elektrický odpor podľa teploty. Vo fotovoltike sú štandardom pre profesionálne monitorovanie,
• termistory - napríklad typu NTC (s negatívnym teplotným koeficientom). Sú lacnejšie a bežne sa nachádzajú v domácej elektronike alebo jednoduchších meteostaniciach,
• digitálne teplotné senzory - veľmi populárny je model DS18B20. Poskytuje digitálny výstup, čo zjednodušuje prepojenie s riadiacimi jednotkami[1] bez straty presnosti na dlhých kábloch,
• termočlánky - používajú sa menej často, skôr v priemyselných aplikáciách s extrémnymi teplotami, no pre bežné „okolité“ teploty sú menej presné ako Pt100.

	DS18B20

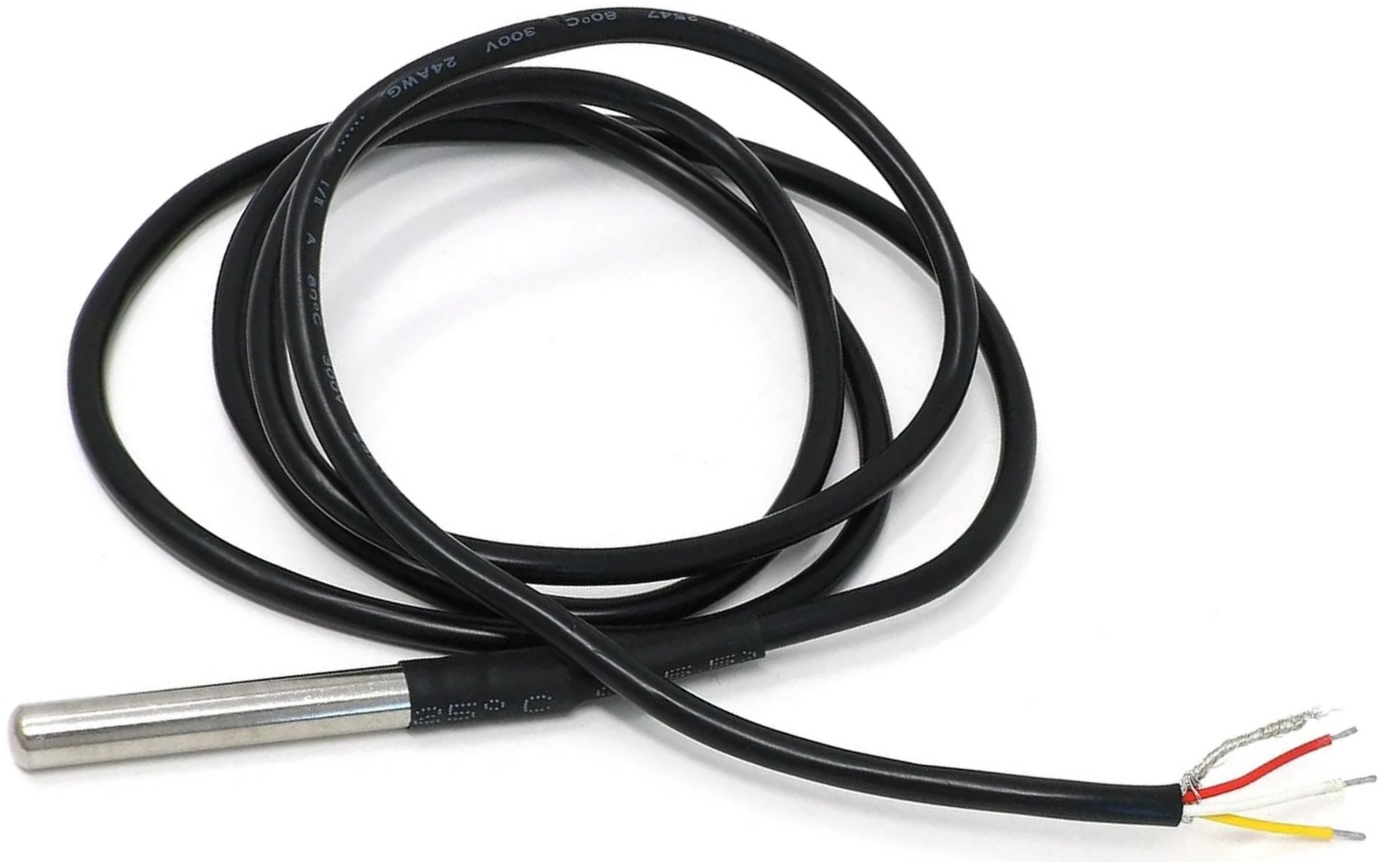

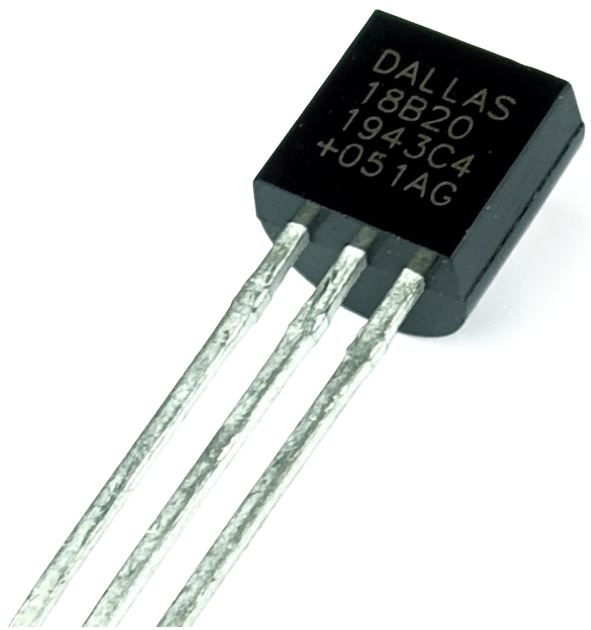

na module,	ako samostatný senzor,	s vodičom.	Radiačný štít

Kde sa umiestňujú?

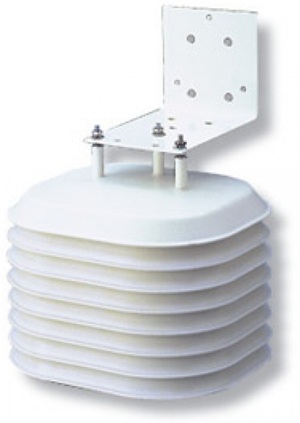

Aby ste namerali skutočnú teplotu okolia a nie teplotu rozhorúčenej strechy, senzor sa vkladá do tzv. radiačného štítu (biele rebrované puzdro), ktorý ho chráni pred priamym slnkom a dažďom, ale umožňuje prúdenie vzduchu.

[1] Ako Arduino alebo PLC.

x

Senzory vo fotovoltike, trackery, inklinometre; Aký je rozdiel medzi odporovým snímačom (RDT) a termistorom (nielen) vo fotovoltike; Obrázkový slovník príslušenstva k mikrokontroléru Arduino

xx

x

• https://www.meteoshop.sk/eshop/radiacny-stit/p-2055636.xhtml   • https://arduinoposlovensky.sk/projekty/dallas-ds18b20/  • https://www.fronius.com/cs-cz/czech-republic/solarni-energie/instalacni-firmy-a-partneri/technicke-udaje/v%C5%A1echny-v%C3%BDrobky/kontrola-a-monitoring-syst%C3%A9mu/hardware/senzory/senzor-okoln%C3%AD-teploty
