Vytvorené: 08. 11. 2014 Tlačiť

Kombinačný logický obvod, ktorý na základe kombinačnej tabuľky z kombinácie vstupných dát (x) vstupného kódu vytvára na výstupe (y) kód iný.

Funkcia dekodéru je inverznou k funkcii kodéru



x

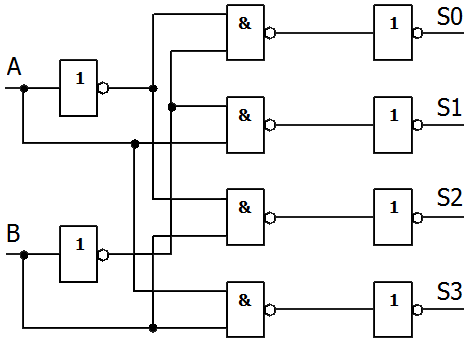

Dekodér dvojkového čísla na 1 z n

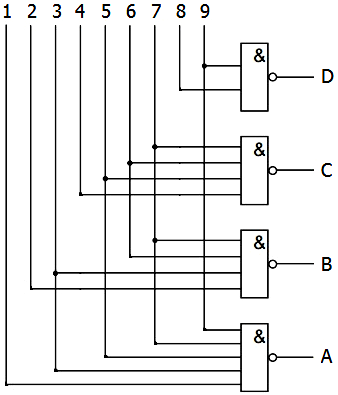

Kodér z desiatkového čísla na dvojkové



Dekódovacie obvody sú potrebné napríklad v riadiacej jednotke, kde tieto obvody dekódujú jednotlivé inštrukcie (skladajúce sa z postupnosti núl a jednotiek) a prevádzajú ich na riadiace impulzy.

Kodér a dekodér inak:

Dekodér je kombinačný logický obvod z n vstupmi a m výstupmi, v závislosti na vstupných premenných generujúci určitý kód, kombináciu binárnych stavov.

Kodér je kombinačný logický obvod, ktorý z jedného alebo z viacerých vstupov prevádza odpovedajúce desiatkové číslo do dvojkovej sústavy resp. zabezpečuje prevod čísla z vybraného kódu do iného kódu.

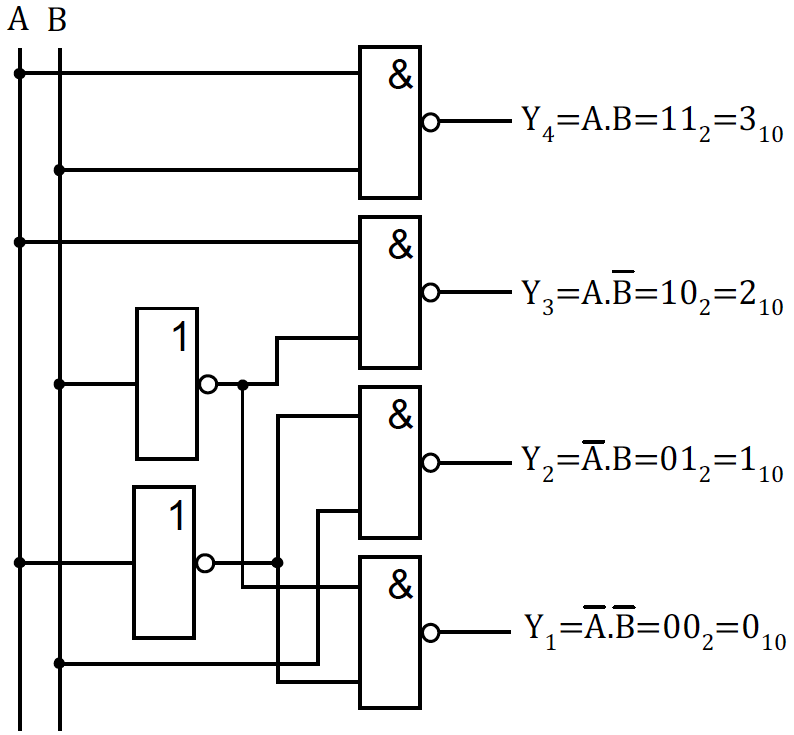

Dekodér dvojkového čísla (binárneho kódu) na kód 1 zo 4
x

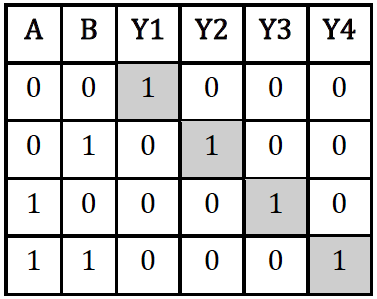

 Tabuľka

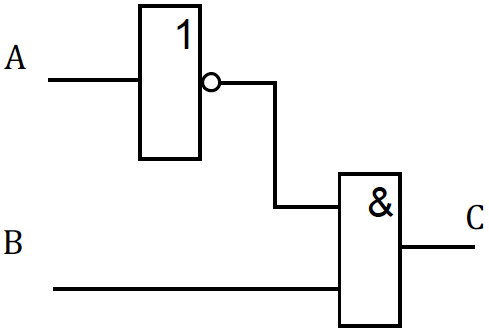

Dekóder pre číslo 01
x
Tabuľka

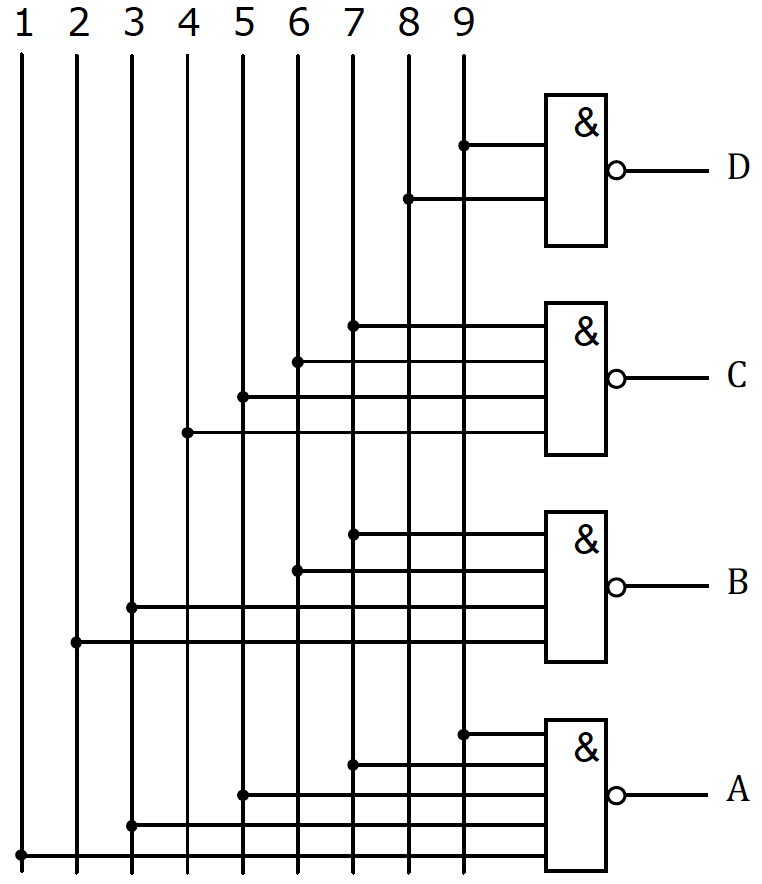

Kóder desiatkového vstupu klávesnice na kód BCD
x
Kóder po stlačení 6
