Pneumatika 3a - Riešenia a zapojenia :)
Vytvorené: 15. 01. 2017 Tlačiť
1. Priame riadenie jednočinného valca, Priame ovládanie vysúvania piestnice jednočinného valca z dvoch miest
 |
 |
Schémy zapojení vytvorené v programe FluidSim |
|
 |
|
Fotografia 1. zapojenia |
|
2. Nepriame riadenie jednočinného valca
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |
 |
Nepriame riadenie jednočinného valca inak |
3. Priame riadenie dvojčinného valca
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
|
Fotografia zapojenia |
|
4. Nepriame riadenie dvojčinného valca
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |
9. Riadenie dvojčinného valca s poloautomatickým vysúvaním a zasúvaním piestnice
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |
10. Nepriame riadenie jednočinného valca z dvoch miest
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |
12. Dávkovač PVC granúl
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |

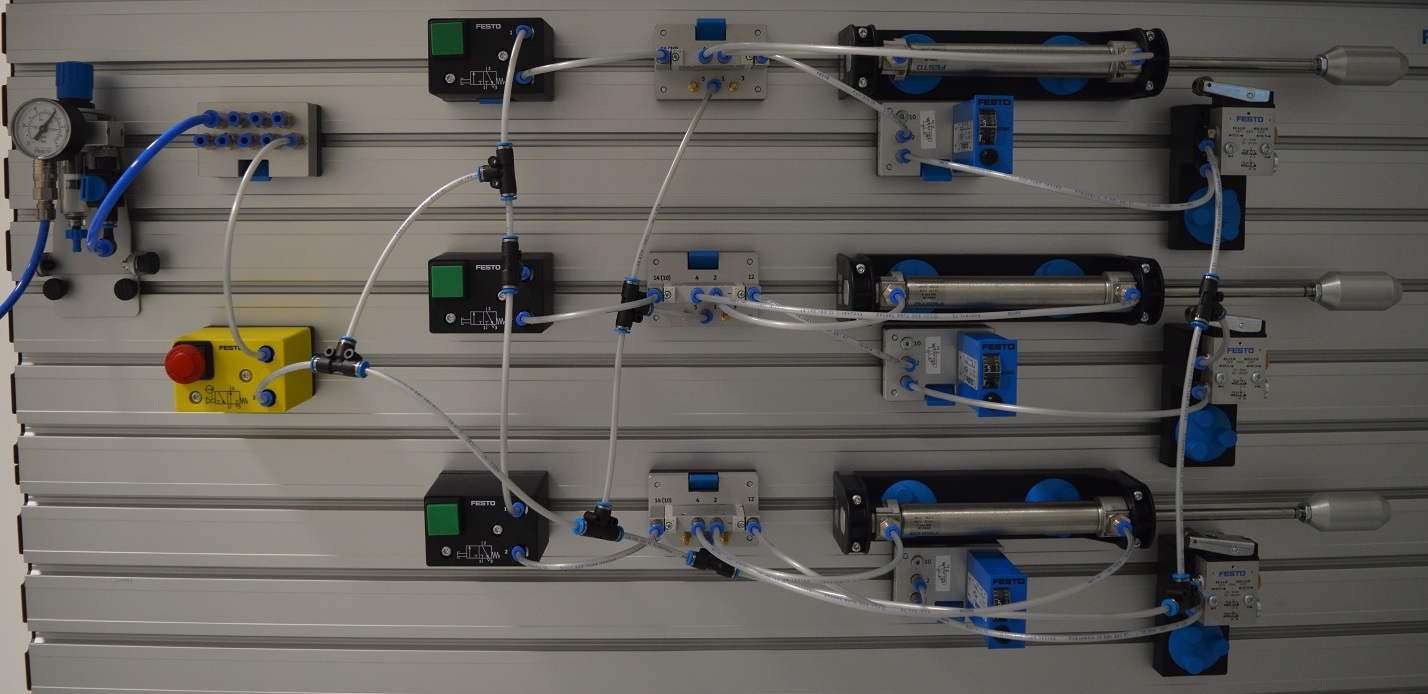

Fotografia zapojenia |
109. Dávkovanie zo spádového dopravníka
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |

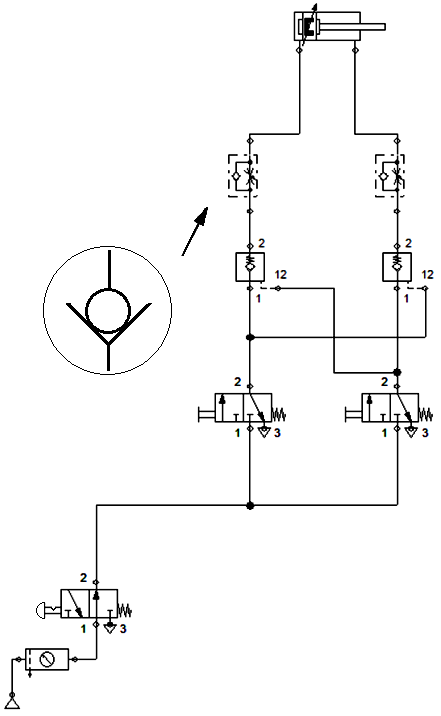

111. Otváranie a zatváranie okien
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |
17. Otváranie a zatváranie dverí jedným tlačidlom
 |
Schéma zapojenia vytvorená v programe FluidSim |
43. Kaliaca pec s počítadlom
 |
Schéma zapojenia vytvorená v programe FluidSim |
18. Zapojenie s AND a s rýchloodvzdušňovacím ventilom, urýchlené zasúvanie piestnice
 |
Schéma zapojenia vytvorená v programe FluidSim |
19. Automatické zasúvanie kvádrov zo zásobníka
 |
Schéma zapojenia vytvorená v programe FluidSim |
20. Riadenie raziaceho zariadenia z dvoch miest
 |
Schéma zapojenia vytvorená v programe FluidSim |
21. Riadenie raziaceho zariadenia bezpečnostné
 |
Schéma zapojenia vytvorená v programe FluidSim |
117. Automatické pracie zariadenie
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |

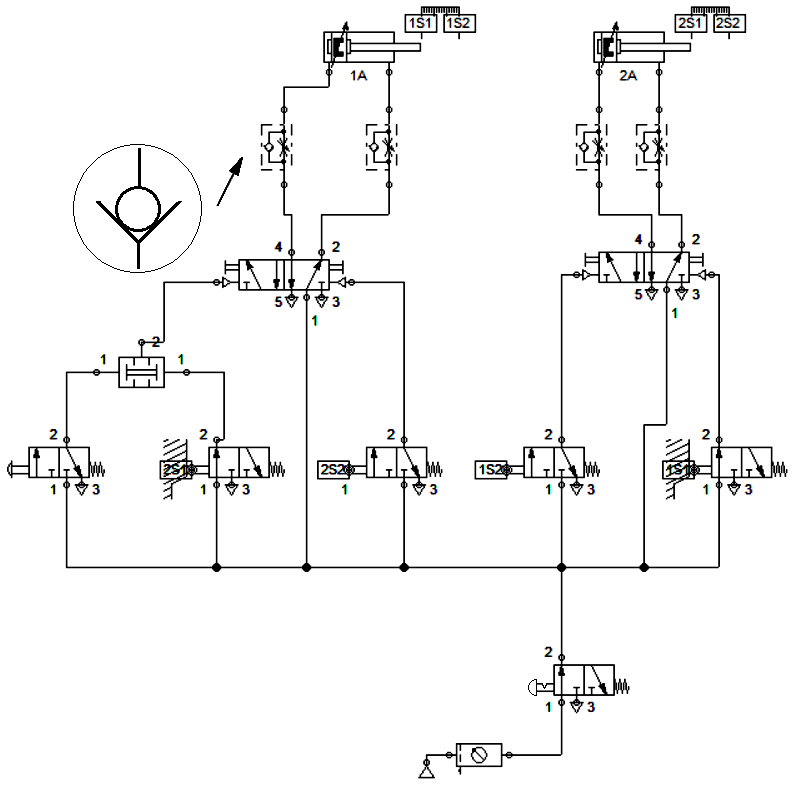

22. Posúvanie piestníc valcov 1A+ 2A+ 1A– 2A–
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |
23. Posúvanie piestníc valcov 1A+ 2A+ 2A– 1A– (118. Zdvižné zariadenie na balíky)
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenie |
16. Triedička balíkov
 |
Schéma zapojenia vytvorená v programe FluidSim |
 |
Fotografia zapojenia |
24. Kontrola dodávky v čase
 |
Schéma zapojenia vytvorená v programe FluidSim |
81. Vypočítajte príklad:
Vypočítajte, ako sa zmení absolútny tlak vzduchu p1 = 101 325 Pa zmenou objemu V1 = 1 m3 na objem V2 = 0,5 m3 => p2 = ?
 |
Pri použití stlačeného vzduchu v pneumatických obvodoch nikdy nedôjde k izotermickej zmene stavu plynu − vzduchu (T = konštanta). Teplota stlačeného vzduchu sa priebežne mení s každým vysunutím a zasunutím piestnice pneumatického valca.
82. Vypočítajte príklad:
Vypočítajte, ako sa zmení objem vzduchu V1 = 100 m3 zvýšením teploty T1 = 0 °C na teplotu T2 = 20 °C => V2 = ?
 |
83. Vypočítajte príklad:
Vypočítajte, ako sa zmení tlak vzduchu p1 = 0,2 MPa zvýšením teploty T1 = 0 °C na teplotu T2 = 80 °C => p2 = ?
 |
84. Vypočítajte príklad:
Pneumatický valec je vystavený 6 barom. Účinnosť valca je 85 %. Piest má priemer D = 50 mm, piestnica má priemer d = 20 mm.
 |
Vypočítajte silu na piest F
a) pri vysunutí (F1) a
b) pri zasunutí valca (F2).
Riešenie:
Dané je: p = 6 bar. Hľadáme F1 v N, F2 v N
D = 50 mm,
d = 20 mm,
η = 0,85.
6 B = 600 000 Pa
D = 50 mm => R = 25 mm = 0,025 m
d = 20 mm => r = 10 mm = 0,01 m...
F1 = P * πR2 * η
F1 = 600 000 * 3,14 * (0,025)2* 0,85
F1 = 1001,382 N
F3 = P * πr2 * η
F3 = 600 000 * 3,14 * (0,01)2* 0,85
F3 = 160,221 N
F2 = F1 – F3
F2 = 1001,382 – 160,221
F2 = 841,161 N
85. Zistite teoretický priemer dvojčinného pneumatického valca, ktorý musí pri tlaku vzduchu 0,6 MPa vyvinúť silu 1x600 N.
Účinnosť pneumatických valcov sa pohybuje v intervale 80÷95, pneumatické valce spoločnosti SMC sa vyrábajú v priemeroch ...32, 40, 50, 63, 80, 100 mm...
Riešenie:
 |
 |
 |
 |
86. Aký je vzťah medzi tlakom, objemom a teplotou ideálneho plynu?
Riešenie:
Stav ideálneho plynu, ktorý je v termodynamickej rovnováhe opisujú tri stavové veličiny: tlak p, objem V a termodynamická teplota T. Vzájomný vzťah medzi týmito stavovými veličinami vyjadruje stavová rovnica ideálneho plynu.
Stavová rovnica ideálneho plynu:
 |
87. Ako sa zmení objem ideálneho plynu, keď sa jeho termodynamická teplota zväčší dvakrát a tlak sa zvýši o 25 %?
Riešenie:
 |
Objem ideálneho plynu sa zväčší 1,6-krát.
88. Čo sú izodeje?
Riešenie:
Izodeje sú deje v ideálnom plyne so stálou hmotnosťou, pri ktorých je niektorá stavová veličina stála.
 |
89. Aký veľký objem bude mať 30 litrov vzduchu, ak pri tej istej teplote zvýšime jeho tlak zo 72 kPa na 75 kPa?
Riešenie:
Rozbor:
V1 = 30 l = 30.10-3 m3, p1 = 72.103 Pa, p2 = 75.103 Pa, V2 = ?
 |
Po zvýšení tlaku bude mať vzduch objem 28,8 litra.
90. Hustota vzduchu za normálnych podmienok je ρ1 = 1,3 kg.m-3. Aká bude hustota vzduchu, ak ho za normálnych podmienok ohrejeme na 30 oC (množstvo vzduchu sa nemení).
Riešenie:
Rozbor:
 |
Hustota vzduchu bude 1,17 kg.m-3.
91. Plyn uzavretý v nádobe s pohyblivým piestom sa pri stálom tlaku zohrial z 22 oC na teplotu 49 oC. O koľko % sa zväčšil jeho objem?
Riešenie:
Rozbor:
T1 = 295,15 K, T2 = 322,15 K, p % = ?
 |
Objem plynu po zohriatí sa zväčšil o 9,1 %.
92. Pri závodoch Formuly 1 sa teplota vzduchu v pneumatikách zvýšila zo 19 oC na 79 oC. Ako sa zmení tlak v pneumatike, keď bola pôvodne nahustená na 240 kPa. Prečo je pred ostrým štartom zaradené „zahrievacie kolo“ (vnútorný objem pneumatiky sa nemení)?
Riešenie:
Rozbor:
 |
Tlak vzduchu v pneumatike po zohriatí sa zvýši na asi 289 kPa. Zahrievacie kolo zabezpečuje, aby priamo pri pretekoch nedošlo k prudkému zvýšeniu tlaku vzduchu v pneumatikách a tým aj zvýšeniu teploty pneumatík.
93. Tlak plynu v uzavretej nádobe pri teplote 11 oC je 189 kPa. Aká bude teplota tohto plynu, ak sa jeho tlak zvýši na 1 MPa?
Riešenie:
 |
Teplota plynu sa zvýši na 1500 K.
94. Tlak plynu pri teplote 20 oC je 107 kPa. Aký bude jeho tlak, ak sa jeho teplota zvýši na 150 oC ?
Riešenie:
 |
Tlak plynu sa zvýši na 154,4 kPa.
95. Aký dej je zapísaný v tabuľke?
 |
Riešenie:
 |
Je to izotermický dej. Platí Boyle-Mariottov zákon.
96. Objem plynu 25 litrov má tlak 1 kPa. Aký bude jeho tlak, ak zmenšíme jeho objem na 20 % z pôvodného objemu?
Riešenie:
 |
Tlak plynu sa zvýši na 5 kPa.
97. Nádoba tvaru valca dlhá 30 cm je uzavretá pohyblivým piestom. V nádobe je uzavretý plyn pri tlaku 0,5 MPa. Určite jeho tlak, ak sa zväčší vnútorný objem nádoby posunutím piesta o 10 cm.
Riešenie:
 |
Tlak plynu sa zmenší na 0,375 MPa.

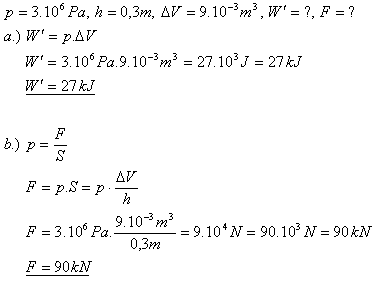

98. Para je napustená do valca parného stroja pri stálom tlaku 3 MPa. Zdvih piesta je 0,3 m a príslušná zmena objemu je 9.10-3m3. Akú prácu vykoná para pri jednom zdvihu? Akou tlakovou silou pôsobí para ma piest?
Riešenie:
 |
Para vykoná prácu 27 kJ. Para na piest pôsobí tlakovou silou 90 kN.
 |
