Pneumatika 3b - Riešenia a zapojenia :)

44. Dávkovač 3 výrobkov s počítadlom

Schéma zapojenia vytvorená v programe FluidSim

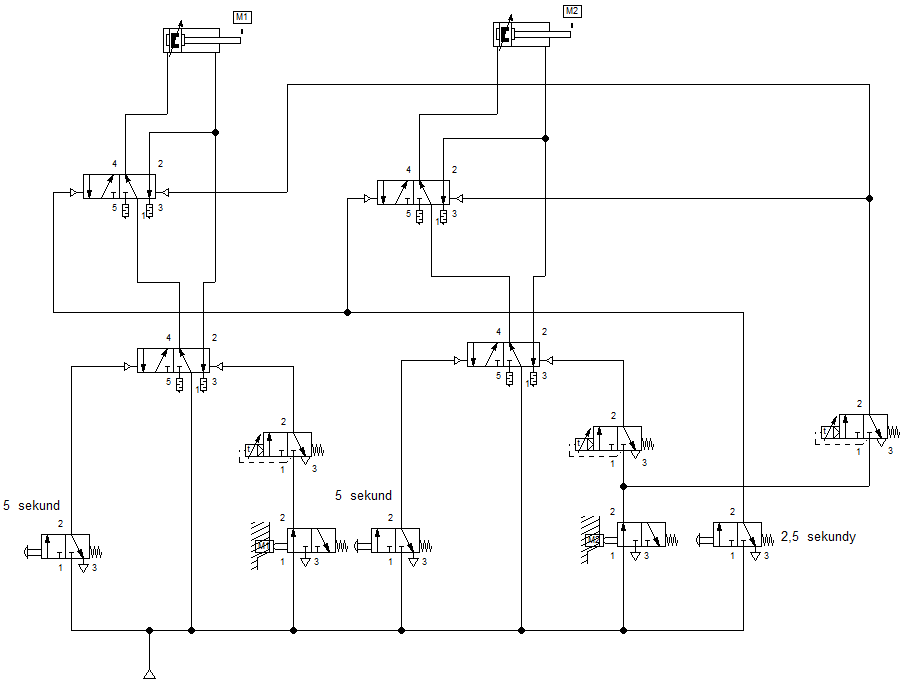

45a. Dávkovač PVC granúl z dvoch kontajnerov

Schéma zapojenia vytvorená v programe FluidSim

45b. Dávkovač PVC granúl z dvoch kontajnerov nakreslený tak ako správne navrhnutá schéma nemá nikdy vyzerať!

Schéma zapojenia vytvorená v programe FluidSim

46a. Lisovanie pomocou časového spínača

Schéma zapojenia vytvorená v programe FluidSim

46b. Lisovanie pomocou tlakového ventilu

Schéma zapojenia vytvorená v programe FluidSim

47. Jednoduché miešanie farieb

Schéma zapojenia vytvorená v programe FluidSim

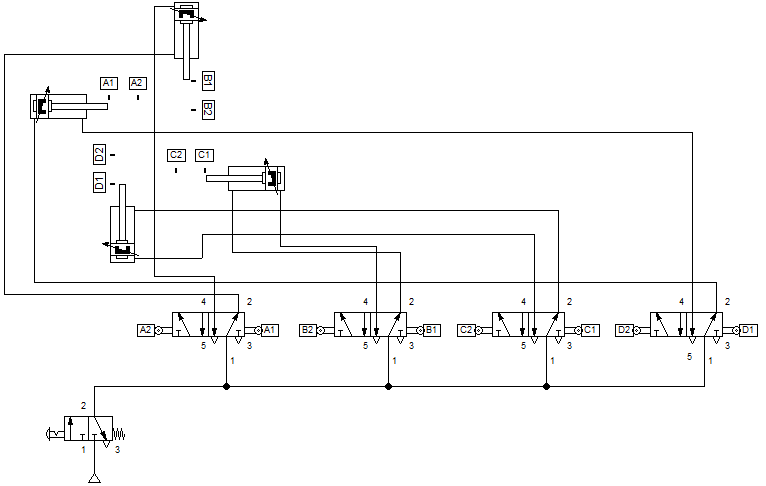

48. Posúvanie kocky

Schéma zapojenia vytvorená v programe FluidSim

49. Jednoduché použitie prísavky a ejektora

Schéma zapojenia vytvorená v programe FluidSim

31. Premiestňovanie tesnenia

Schéma zapojenia vytvorená v programe FluidSim

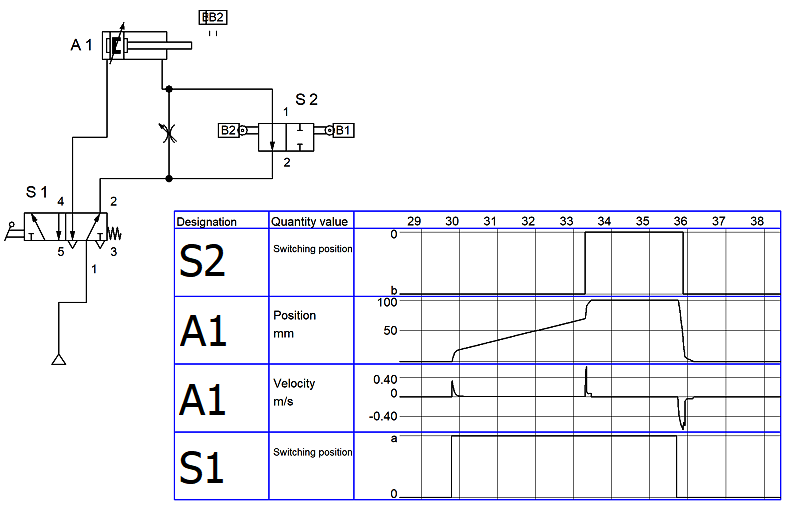

50. Spomalenie vysunutia piestnice valca

Schéma zapojenia vytvorená v programe FluidSim

6.5. Realizácia funcie NOT

119a. Triedenie guličiek podľa veľkosti

Schéma zapojenia vytvorená v programe FluidSim

113. Vŕtacie pracovisko

Schéma zapojenia vytvorená v programe FluidSim

119b. Triediace zariadenie na guličky profi

Schéma zapojenia vytvorená v programe FluidSim

52. Rozťahovanie pružín

Schéma zapojenia vytvorená v programe FluidSim

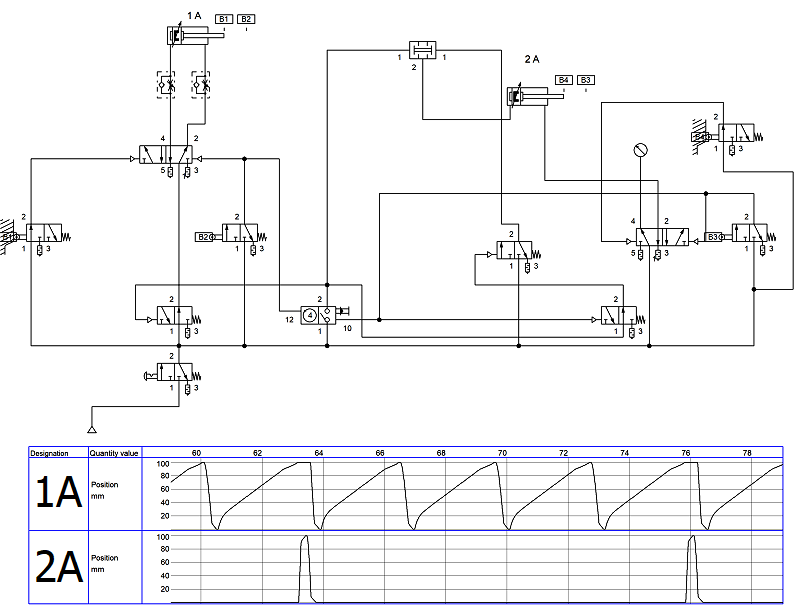

121. Baliaca linka

122. Čiastočné zasunutie valca

123. Tlakové riadenie

54. Otváranie a zatváranie okien inak

124. Bezpečné „kúpanie“ obrobkov

125. Spomalené vysúvanie a zasúvanie piestnice jednočinného valca

55. Ovládanie vysúvania a zasúvania piesnice valca jedným tlačidlom pomocou členov OR

Schéma zapojenia vytvorená v programe FluidSim

56. Ovládanie vysúvania a zasúvania piestnice valca jedným tlačidlom pomocou členov AND

Schéma zapojenia vytvorená v programe FluidSim

57. Sekvenčné riadenie valcov 1A+ 2A+ 1A– 2A– s minimom použitých súčiastok.

Autorom zapojenia je pán Peter Mucha.
