E-Pneumatika 1 - Kontrolné otázky :)

Autor: Igor Krucovčin, Doplnené 01. 12. 2025

Vytvorené: 20. 02. 2017 Tlačiť

2. Kde sa využíva e-pneumatika?

2a Aké rovnaké alebo podobné súčiastky (komponenty) používa pneumatika a elektro-pneumatika? Táto otázka má odpoveď v dolnej časti článku.

2b Aké súčiastky sú zakreslené na pneumatickej aj na elektrickej schéme v elektro-pneumatike? Táto otázka má odpoveď v dolnej časti článku.

3. Aké výhody má e-pneumatické riadenie v porovnaní s čisto pneumatickým riadením?

4. Aké nevýhody má e-pneumatické riadenie v porovnaní s čisto pneumatickým riadením?

5. Akú úlohu zohráva riadenie v pneumatike?

6. Definujte pojem riadenie.

7. Definujte základné požiadavky na riadenie.

8. Čo je to informácia?

9. Ako sa zobrazuje informácia?

10. Čo je to signál? Ako sa zobrazuje?

11. Popíšte druhy signálov (analógový, digitálny a binárny).

12. Ako rozdeľujeme riadenie podľa spôsobu zobrazenia?

13. Aké je to spojité riadenie?

14. Aké je to postupné riadenie?

15. Vymenujte funkcie riadenia.

16. Čo je signalizačný tok?

17. Čo je typické pre signalizačnú riadiacu a výkonnú časť signalizačného toku v riadení?

18. Popíšte štruktúru riadiaceho obvodu pri pneumatickom riadení a pri e-pneumatickom riadení. V čom sa odlišujú?

18a Aké pneumatické, elektrické a elektronické prvky priradíte k jednotlivým etapám (častiam) riadiaceho reťazca?

18b Popíšte obvod na nasledujúcom obrázku.

19. Vymenujte výhody e-pneumatického riadenia.

20. Charakterizujte elektrický obvod.

21. Charakterizujte elektrický prúd (striedavý, jednosmerný).

22. Charakterizujte technický smer prúdu.

23. Charakterizujte elektrický vodič.

24. Charakterizujte napätie zdroja.

25. Charakterizujte elektrický odpor.

26. Charakterizujte Ohmov zákon.

27. Charakterizujte elektrický výkon.

28. Aký je rozdiel medzi elektrickým výkonom a elektrickým príkonom.

29. Čo je to cievka?

30. Ako funguje elektromagnet?

31. Ako reaguje cievka pri pripojení striedavého prúdu?

32. Ako funguje kondenzátor?

33. Čo je kapacita kondenzátora?

34. Ako funguje dióda v obvode jednosmerného a striedavého prúdu? Na čo sa podobá?

35. Ako funguje Graetzov usmerňovač? Na čo sa používa?

36. Čo je to meranie?

37. Aké meranie považujeme za korektné?

38. Aké sú zásady merania. Definujte postup merania.

39. Ako meriame elektrické napätie?

40. Aký má byť vnútorný odpor prístroja pri meraní elektrického napätia?

41. Ako meriame elektrický prúd?

42. Aký má byť vnútorný odpor prístroja pri meraní elektrického prúdu?

43. Ako pomocou meracieho prístroja zistíme závadu na elektrospotrebiči?

44. Vypočítajte presnosť merania napätia ručičkového meracieho prístroja triedy 1,5.

45. Z akých celkov pozostáva sieťová časť e-pneumatických zariadení?

46. Z čoho je zložený napájací zdroj?

47. Čo je to pozdĺžny regulátor?

48. Na čo slúžia a ako sa rozdeľujú spínače (aké zakladné druhy elektrických spínačov poznáte)?

49. Charakterizujte prepínače a spínače.

50. Ako funguje svorka?

51. Ako funguje rozpínač?

52. Ako funguje menič?

53. Čo je to klopný obvod?

54. Čo je to oscilačný obvod?

55. Ako funguje tranzistor a fototranzistor?

56. Ako funguje fotodióda?

57. Čo je to snímač a aké úlohy plnia snímače v e-pneumatických zariadeniach?

58. Ako funguje snímač koncovej polohy?

59. Ako funguje tlakový snímač?

60. Charakterizujte a vymenujte bezdotykové spínače.

61. Popíšte elektronické približovacie spínače.

62. Vysvetlite rozdiel medzi pozitívnymi a negatívnymi spínačmi.

63. Ako funguje a aké vlastnosti má jazýčkový snímač?

64. Ako funguje a aké vlastnosti má indukčný snímač?

65. Ako funguje a aké vlastnosti má kapacitný snímač?

66. Ako vyzerá červené a infračervené svetlo?

67. Čo je to optický snímač?

68. Charakterizujte základné druhy optických snímačov.

69. Ako sa označuje jednocestná svetelná závora?

70. Ako sa označuje reflexná svetelná závora?

71. Ako sa označuje reflexno-svetelné tlačidlo?

72. Ako funguje elektronický piestový tlakový spínač?

73. Ako funguje elektronický membránový tlakový spínač?

74. Aký je princíp piezoelektrického javu?

75. Rozdeľte snímače citlivé na svetlo.

76. Na čo slúži a ako funguje relé? Kde sa používa?

77. Aké je to remanenčné relé a na čo sa podobá?

78. Ako funguje časové relé?

79. Aký je rozdiel medzi príťahovo a spádovo oneskoreným relé?

80. Na čo slúži stykač? Ako funguje?

81. Porovnajte relé a stykač.

82. Čo je to nútené vedenie?

83. Ako sa označujú relé a stykače v schémach?

84. Ako funguje elektromagnet?

85. Opíšte montáž elektromagnetických ventilov.

86. Popíšte istič a jeho typické použitie.

87. Aké sú typické znaky ističov?

88. Popíšte použitie a zloženie programovateľného riadenia s pamäťou.

89. Aké časti obsahuje signalizačná časť pneumatického riadenia?

90. Charakterizujte signálovú riadiacu časť s réleovou (pevnou) logikou.

91. Popíšte signalizačnú časť elektropneumatického riadenia, pri ktorej sa k spracovaniu signálu využíva SPS.

92. S akými nositeľmi energie pracuje elektropneumatické zariadenie?

93. Čo je rozhraním medzi nositeľmi energie v pneumatickom zariadení?

94. Aké úlohy plnia elektricky ovládané ventily?

95. Popíšte elektrický ventil, ktorý riadi pohyb jednočinného valcového pohonu.

96. Popíšte elektrický ventil, ktorý riadi pohyb dvojčinného valcového pohonu.

97. Rozdeľte elektricky ovládané viaccestné ventily do skupín a charakterizujte ich.

98. Čo označujú čísla pri elektricky ovládaných viaccestných ventiloch?

99. Popíšte činnosť 3/2-cestného ventilu normálne otvoreného.

100. Popíšte činnosť 3/2-cestného ventilu normálne zatvoreného.

101. Popíšte nepriame riadenie viaccestného ventilu.

102. Čo znamená slovné spojenie komora po odvzdušnení?

103. Čo znamená slovné spojenie komora po prevzdušnení?

104. Popíšte činnosť nepriamo riadeného 3/2-cestného ventilu. Načo sa používa?

105. Popíšte nepriamo riadený 5/2-cestný ventil.

106. Popíšte nepriamo riadený 5/2-cestný impulzný ventil.

107. Popíšte nepriamo riadený 5/3-cestný v stredovej (kľudovej) polohe otvorený.

107a. Porovnajte e-pneumatické ventily na nasledujúcom obrázku.

108. Aký je vplyv stredovej (kľudovej) polohy na ovládanie valcov?

109. Podľa akých kritérií výberu použijete konkrétny elektricky ovládaný viaccestný ventil?

110. Aké je značenie a použitie viaccestných ventilov?

110a. Čo môže spôsobiť výpadok elektrickej energie v e-pneumatickom zariadení?

111. Ako sa správa 3/2 resp. 5/2 cestný ventil so spätnou pružinou, pružinami centrovaný 5/3-cestný ventil a impulzný ventil pri výpadku elektrického prúdu?

112. Popíšte modulovú štruktúru elektricky ovládaného viaccestného ventilu.

113. Vymenujte výkonnostne údaje ventilu.

114. Ako sa určujú výkonnostné údaje ventilu?

115. Čo ovplyvňuje výkonnostné údaje ventilu?

116. Ako sú vyhotovené vzduchové prípojky?

117. Aké sú pneumatické výkonové parametre ventilov? Ako sa určia?

118. Aké sú výkonové parametre cievok?

119. Definujte alebo popíšte ďalšie parametre cievok: prevádzkové napätie.

120. Definujte alebo popíšte ďalšie parametre cievok: elektrické výkonnostne údaje.

121. Definujte alebo popíšte ďalšie parametre cievok: doba spínania.

122. Definujte alebo popíšte ďalšie parametre cievok: ochranná trieda.

123. Definujte alebo popíšte ďalšie parametre cievok: káblové spojenie.

124. Definujte alebo popíšte ďalšie parametre cievok: teplotne údaje.

125. Definujte alebo popíšte ďalšie parametre cievok: stredný priťahovací čas.

126. Popíšte elektrické pripojenie cievok.

127. Popíšte dodatkové funkcie cievok.

128. Popíšte ochranne triedy a ochranu proti výbuchu cievok.

129. Čo znamená slovné spojenie - Zvláštnosť na dopyt?

130. Čo znamená slovné spojenie – Doba zapojenia ED?

131. Čo znamená slovné spojenie – Faktor výkonu?

132. Čo znamená slovné spojenie – Spôsob ochrany?

133. Čo znamená slovné spojenie – Káblové spojenie?

134. Popíšte postup pri vývoji riadenia.

135. Popíšte postup pri projektovaní riadenia.

136. Popíšte koncepciu a výber stavebných prvkov.

137. Čo je to funkčný diagram?

138. Popíšte krokový diagram.

139. Popíšte časový diagram.

140. Popíšte prednosti a nedostatky funkčného diagramu.

141. Popíšte funkčný plán.

142. Definujte podmienku prechodu a ich zobrazenie vo funkčnej schéme.

143. Popíšte a zadefinujte pneumatickú schému zapojenia.

144. Popíšte symboly zásobovania.

145. Popíšte kombinované symboly obsluhy.

146. Popíšte symboly viaccestných ventilov.

147. Popíšte symboly ovládania viaccestných ventilov.

148. Popíšte symboly spätných rýchloodvzdušnovacích a tlakových ventilov.

149. Popíšte ďalšie zvlášne symboly e-pneumatiky.

150. Popíšte elektrické symboly (značky).

151. Popíšte ovládanie relé, ističov a ovládanie ventilov.

152. Programovateľné riadenie s pamäťou je uložené v kovovej skrinke, ktorá má výrezy pre chladenie. Ako spôsob ochrany sa udáva IP 20. Čo to znamená? Táto otázka má odpoveď v dolnej časti článku.

153. Elektronika induktívneho približovacieho spínača je umiestnená v uzatvorenej skrinke a káblová prípojka je utesnená. Senzor má spôsob ochrany IP 65. Čo to znamená? Táto otázka má odpoveď v dolnej časti článku.

154. Ako funguje E/P vákuový ejektor?

155. Ako funguje P/E komparátor tlakov?

156. Vypočítajte napätie namerané na voltmetroch V₁, V₂, V₃ a V₄.

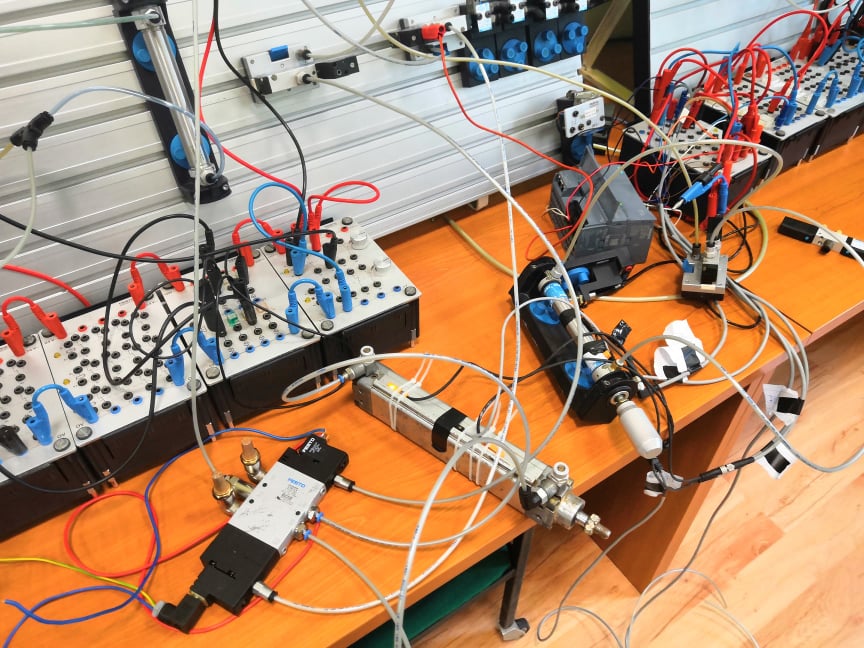

157. Popíšte zariadenie na obrázku.

301. Zistite a popíšte rozdiel v činnosti nasledujúcich e-pneumatických obvodov.

Obvod 301a

Obvod 301b

302. Popíšte činnosť nasledujúceho elektrického obvodu.

Obvod 302 (Pozri simuláciu obvodu)

303. Popíšte činnosť nasledujúceho e-pneumatického obvodu.

Obvod 303 (Pozri simuláciu obvodu)

304. Popíšte činnosť nasledujúceho elektrického obvodu.

Obvod 304 (Pozri simuláciu obvodu)

305. Popíšte činnosť nasledujúceho e-pneumatického obvodu.

Obvod 305 (Pozri simuláciu obvodu)

306. Popíšte rozdiel v činnosti nasledujúcich pneumatických obvodov a elektrického obvodu 306b.

Obvod 306a (Pozri simuláciu obvodov)

Obvod 306b (Pozri simuláciu obvodu)

307. Popíšte činnosť nasledujúceho elektrického obvodu.

Obvod 307 (Pozri simuláciu obvodu)

308. Popíšte činnosť nasledujúceho elektrického obvodu.

Obvod 308 (Pozri simuláciu obvodu)

309. Popíšte činnosť nasledujúceho elektrického obvodu.

Obvod 309 (Pozri simuláciu obvodu)

Odpovede na niektoré z otázok

2a Aké rovnaké alebo podobné súčiastky (komponenty) používa pneumatika a elektro-pneumatika?

Komponenty:	x	Pneumatika	x	Elektro-pneumatika
používané v oboch		prísavka, akumulátor, rotačný motor, pneumatický valec, rýchloodvzdušňovací ventil, kyvné motory...
pneumatické a e-pneumatické s rovnakou funkciou		počítadlo, časovač, ejektor...
špecifické pre jednu z oblastí		magnetický snímač		napájací zdroj

2b Aké súčiastky sú zakreslené na pneumatickej aj na elektrickej schéme v elektro-pneumatike?

Cievky elektromagnetických ventilov a často aj snímače koncovej polohy.

152. Programovateľné riadenie s pamäťou je uložené v kovovej skrinke, ktorá má výrezy pre chladenie. Ako spôsob ochrany sa udáva IP 20. Čo to znamená?

Prvý ukazovateľ = 2 =› Ochrana proti prenikaniu cudzích telies s viac ako 12 mm priemerom.

Druhý ukazovateľ = 0 =› Žiadna ochrana proti prenikaniu vody alebo vlhkosti.

153. Elektronika induktívneho približovacieho spínača je umiestnená v uzatvorenej skrinke a káblová prípojka je utesnená. Senzor má spôsob ochrany IP 65. Čo to znamená?

Prvý ukazovateľ = 6 =› Spínač je prachotesný.

Druhý ukazovateľ = 5 =› Spínač je chránený proti prívalovej vode.

157. Akým spôsobom sa môže pokaziť solenoidový pneumatický ventil?

Solenoidový pneumatický ventil sa môže pokaziť z viacerých dôvodov, ktoré súvisia s mechanickými, elektrickými alebo prevádzkovými faktormi.

Mechanické poškodenie:

opotrebenie tesnení a membrán - dlhodobé používanie spôsobuje stratu pružnosti, únik vzduchu alebo netesnosť,
znečistenie vnútorných častí - prach, olej alebo kondenzát môžu blokovať pohyb piestu alebo jadra ventilu,
korózia kovových častí - najmä pri vlhkom alebo agresívnom prostredí.

Elektrické poruchy:

prepálená cievka solenoidu - vzniká pri nadmernom napätí, dlhodobom preťažení alebo prehrievaní,
zlý kontakt v konektore - uvoľnené alebo zoxidované spoje spôsobujú nespoľahlivé spínanie.

Prevádzkové chyby:

nesprávne napájacie napätie - použitie iného napätia, než je určené. Napríklad 24 V DC namiesto 230 V AC,
nedostatočná filtrácia vzduchu - vzduch s nečistotami alebo vlhkosťou poškodzuje vnútorné mechanizmy,
príliš vysoký tlak alebo prietok - preťaženie ventilu vedie k deformácii alebo úniku.

Tepelné a environmentálne vplyvy:

prehriatie cievky - nedostatočné chladenie alebo vysoká okolitá teplota,
extrémne podmienky - prach, vlhkosť, chemikálie alebo vibrácie skracujú životnosť.

158. Čo je to drift nastavenia? Prečo vzniká? Aké sú dôsledky?

Drift nastavenia“ znamená postupnú zmenu kalibrácie alebo citlivosti snímača v čase, bez zásahu používateľa.

Drift jednoducho:

Snímač je nastavený, aby reagoval na určitú hodnotu, napríklad vzdialenosť, kapacitu, ale po mesiacoch alebo rokoch sa jeho reakcia posunie. A začne spínať skôr alebo neskôr, než by mal.

Prečo vzniká drift?:

starnutie elektronických súčiastok - ide hlavne o kondenzátory a rezistory,
teplotné zmeny - materiály sa rozťahujú alebo zmršťujú,
vlhkosť, prach, chemické prostredie - ovplyvňuje elektrické vlastnosti,
dlhodobé napájanie - spôsobujú zmeny v polovodičových štruktúrach.

Dôsledok:

snímač dáva nesprávne signály, aj keď objekt je v správnej polohe,
vyžaduje sa rekalibrácia alebo výmena.

159. Akým spôsobom sa môže pokaziť opto-elektrický snímač? Ako zistiť poruchu?

Opto-elektrický snímač, napríklad fotoelektrický senzor, sa môže pokaziť z rôznych dôvodov.

Mechanické poruchy:

poškodenie krytu alebo optiky má za následok, že snímač nedokáže správne vysielať alebo prijímať svetlo,
vibrácie alebo nárazy spôsobia rozladenie optickej osi alebo prasknutie LED/detektora.

Environmentálne vplyvy:

znečistenie šošovky (prachom, olejom, mastnotou) spôsobia zníženie intenzity svetla,
vlhkosť alebo kondenzácia spôsobia rozptyl svetla, falošné signály,
extrémne teploty vedú k zmene vlastností LED alebo fotodetektora.

Elektrické poruchy:

prepätie alebo nesprávne zapojenie má za následok zničenie LED alebo elektroniky,
poškodenie káblov alebo konektorov vedie k prerušeniu signálu,
silné elektromagnetické rušenie vedie k nesprávnemu spínaniu.

Opotrebenie:

LED diódy časom strácajú intenzitu. Následkom je, že snímač reaguje pomalšie alebo na kratšiu vzdialenosť,
fotodetektor môže starnúť a preto časom dôjde zníženiu jeho citlivosti.

Ako zistiť poruchu?

Skontrolovať napájanie multimetrom.
Overiť, či LED vysiela. Niekedy je to viditeľné len cez kameru.
Ak snímač stále spína alebo nereaguje, je pravdepodobne poškodený.

160. Akým spôsobom sa môže pokaziť magnetický snímač? Ako zistiť poruchu?

Magnetický snímač, napríklad Hallov senzor alebo reed kontakt, sa môže pokaziť viacerými spôsobmi, pretože pracuje na princípe detekcie magnetického poľa.

Najčastejšie príčiny sú: mechanické poruchy, elektrické poruchy, environmentálne vplyvy a opotrebenie.

Mechanické poruchy

poškodenie krytu alebo kontaktov má za následok, že voda, prach alebo olej preniknú do senzora,
vibrácie alebo nárazy vedú k zlomeniu reed kontaktu alebo uvoľnenie spoja.

Elektrické poruchy:

prepätie alebo nesprávne zapojenie spôsobí zničenie elektroniky. Citlivý je najmä Hallov senzor,
skrat alebo prerušenie vodičov má za následok, že senzor nedáva signál,
silné elektromagnetické rušenie spôsobuje falošné spínanie alebo nesprávne meranie.

Environmentálne vplyvy:

korózia kontaktov vedie k zhoršenému vodivému spojenie,
extrémne teploty majú za následok zmenu citlivosti alebo úplné zlyhanie.

Opotrebenie:

Reed kontakty sa časom opotrebujú. Ide totiž o mechanické spínanie.
Hall senzory môžu starnúť a následkom toho meniť citlivosť.

Ako zistiť poruchu?

Multimetrom skontrolovať napájanie a výstup.
Pri reed kontakte je treba priblížiť magnet a sledovať, či sa mení odpor (z OL na nízky).
Pri Hall senzore treba overiť napäťový výstup pri priblížení magnetu.

161. Akým spôsobom sa môže pokaziť ultrazvukový snímač? Ako zistiť poruchu?

Ultrazvukový snímač sa môže pokaziť viacerými spôsobmi, pretože pracuje na princípe vysielania a prijímania zvukových vĺn. Najčastejšie príčiny sú mechanické poruchy, enviromentálne vplyvy, elektrické poruchy a opotrebenie.

Mechanické poruchy:

poškodenie membrány alebo krytu má za následok to, že snímač nedokáže vysielať alebo prijímať ultrazvukové vlny,
vibrácie alebo nárazy sú príčinou uvoľnenia alebo zlomenia piezoelektrického prvku.

Environmentálne vplyvy:

znečistenie povrchu snímača (prach, olej, blato) tlmí ultrazvukové vlny,
vlhkosť alebo kondenzácia mení akustické vlastnosti, môže spôsobiť falošné signály,
extrémne teploty, ktorých výsledkom je zmena vlastností piezoelektrického materiálu.

Elektrické poruchy:

prepätie alebo nesprávne zapojenie má za následok zničenie elektroniky,
poškodenie káblov alebo konektorov vedie k prerušeniu signálu,
rušenie z okolia (silné elektromagnetické polia) má za následok nesprávne merania.

Opotrebenie:

dlhodobá prevádzka má následky ako znížená citlivosť, pomalá reakcia alebo úplné zlyhanie.

Ako zistiť poruchu?

Multimetrom skontrolovať napájanie.
Osciloskopom alebo diagnostikou overiť, či snímač vysiela impulzy.
Ak snímač stále ukazuje „objekt prítomný“ alebo „žiadny objekt“ bez zmeny, je pravdepodobne chybný.

162. Akým spôsobom sa môže pokaziť kapacitný snímač? Ako zistiť poruchu?

Kapacitný snímač sa môže pokaziť podobne ako indukčný, ale jeho princíp je založený na zmene kapacity medzi elektródami, takže poruchy sú špecifické.

Najčastejšie spôsoby poruchy kapacitného snímača:

znečistenie alebo vlhkosť na čelnej ploche. Voda, olej alebo prach menia kapacitu, snímač potom dáva falošné signály alebo nereaguje,
poškodenie izolácie alebo krytu. Vniknutie vlhkosti do elektroniky ma za následok koróziu alebo skrat.

Elektrické problémy:

prepätie, nesprávne zapojenie, napríklad opačná polarita, má za následok zničenie vnútorných obvodov,
silné elektromagnetické rušenie spôsobuje nesprávne spínanie.

Mechanické poškodenie:

náraz alebo vibrácie spôsobia prasknutie krytu a poškodenie elektród.

Starnutie elektroniky:

dlhodobá prevádzka v extrémnych podmienkach má za následok zmenu citlivosti a driftu nastavenia.

Ako zistiť poruchu?

Multimetrom skontrolovať napájanie.
Overiť reakciu na priblíženie objektu. Ak nereaguje alebo stále spína, je chybný.
V prípade falošných signálov je nutné skontrolovať čistotu a vlhkosť.

163. Akým spôsobom sa môže pokaziť indukčný snímač? Ako zistiť poruchu?

Indukčný snímač sa môže pokaziť viacerými spôsobmi, pretože ide o elektronické zariadenie pracujúce na princípe elektromagnetického poľa.

Najčastejšie príčiny poruchy sú: mechanické a enviromentálne, elektrické a opotrebenie.

Mechanické a environmentálne príčiny:

znečistenie alebo kovové piliny na čelnej ploche snímača zmenia indukčné pole, snímač nesprávne reaguje,
vibrácie alebo nárazy majú za následok poškodenie vnútorných spojov alebo cievky,
vlhkosť a korózia majú za následok preniknutie vody do krytu, oxidácia kontaktov.

Elektrické príčiny

preťaženie alebo prepätie spôsobia poškodenie elektroniky snímača,
nesprávne zapojenie, napríklad opačná polarita, môže zničiť vnútorné obvody,
indukované rušenie z okolitých silných elektromagnetických polí má za následok, že snímač začne dávať falošné signály.

Opotrebenie

dlhodobá prevádzka v extrémnych podmienkach (teplo, prach, olej) vedie k degradácii izolácie cievky alebo elektroniky.

Ako zistiť poruchu?

Multimetrom skontrolovať napájanie a výstup.
Osciloskopom overiť, či snímač reaguje na priblíženie kovového predmetu.
Ak výstup stále ukazuje „zapnuté“ alebo „vypnuté“ bez zmeny, snímač je pravdepodobne poškodený.

164. Pojednajte (odpovedzte na nasledujúce otázky) o zakázanom pásme. Čo je zakázané pásmo pri priemyselnom snímači? + Prečo zakázané pásmo existuje? Aké je zakázané pásmo pre analógové výstupy priemyselných senzorov? Aké je zakázané pásmo pre binárne výstupy priemyselných senzorov? Prečo zakázané pásmo existuje?

Zakázané pásmo je rozsah hodnôt na výstupe snímača, pri ktorom priemyselný počítač (PLC) nevie spoľahlivo určiť, či je snímač aktivovaný alebo nie.

Zakázané pásmo inak:

Je to „nejasná zóna“, v ktorej signál nie je ani dostatočne vysoký na to, aby znamenal „zapnuté“, ani dostatočne nízky na to, aby znamenal „vypnuté“.

Prečo zakázané pásmo existuje?

Kvôli technickým toleranciám snímača a PLC.
Kvôli rušeniu, kolísaniu napätia alebo nepresnostiam v meraní.
Aby sa predišlo náhodnému prepínaniu stavu.

Aké je zakázané pásmo pre analógové výstupy priemyselných senzorov?

Priemyselné senzory s analógovými výstupmi často používajú prúdový signál 4–20 mA alebo napäťový signál 0–10 V.

Zakázané pásmo („dead zone“) je pri analógovom signáli 0-4 mA . Považuje sa za neplatný signál (tzv. dead zero).

Napätie pod 4 mA znamená zvyčajne poruchu. Napríklad prerušenie okruhu alebo chyba senzora.

Zakázané pásmo ako v matematike: 0 ≤ I < 4 mA.

Teoreticky je od 0 V do 10 V kontinuálna lineárna závislosť.

Niektoré systémy však zavádzajú minimálnu úroveň tzv. živej nuly, napríklad 0,5 V, aby rozlíšili reálny stav od poruchy, ktorá by mohla byť 0 V. Ide o podobný princíp ako pri prúde.

Aké je zakázané pásmo pre binárne výstupy priemyselných senzorov?

Pre binárne výstupy priemyselných senzorov (typicky 24 V DC logika) platí, že signál musí byť jednoznačne rozlíšiteľný ako logická 0 alebo 1.

Zakázané pásmo (neplatné napätie) je 5–15 V. V tomto rozsahu nie je jasné, či je signál „0“ alebo „1“, preto sa považuje za neplatný. Pretože: Logická 0 (OFF) = približne 0–5 V a Logická 1 (ON): približne 15–24 V.

Prečo zakázané pásmo existuje?

Aby sa zabránilo chybám pri prepínaní a rušeniu.

Vytvára sa tzv. hysterezia medzi zapnutím a vypnutím, aby signál nekmital pri hranici.

165. Vysvetlite vetu: Vytvára sa tzv. hysterezia medzi zapnutím a vypnutím, aby signál nekmital pri hranici.

Predstavte si to jednoducho:

Keď máte vypínač, ktorý reaguje na napätie, a napätie sa pohybuje okolo hranice medzi „zapnuté“ a „vypnuté“, môže sa stať, že sa bude rýchlo prepínať tam a späť (kmitať), ak je signál trochu šumový alebo nestabilný.

Hysterezia znamená, že sa nastaví malý rozdiel medzi hranicami zapnutia a vypnutia:
