Riadiaci reťazec v e-pneumatike, štruktúra reťazca :)

Rozdelenie riadiaceho zariadenia na prvky (bloky) od vstupného signálu cez spracovateľské prvky, výstupný signál až po vykonanie príkazu.

Z tohto reťazca je možné určiť smer (tok) signálu.

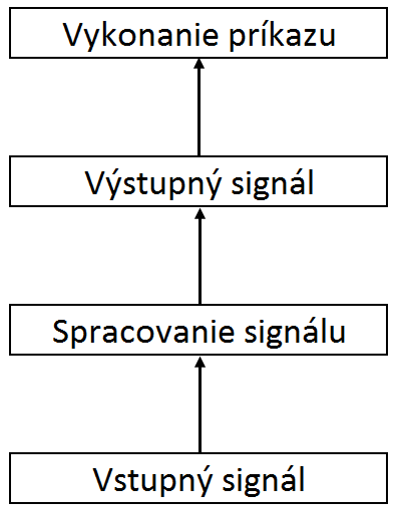

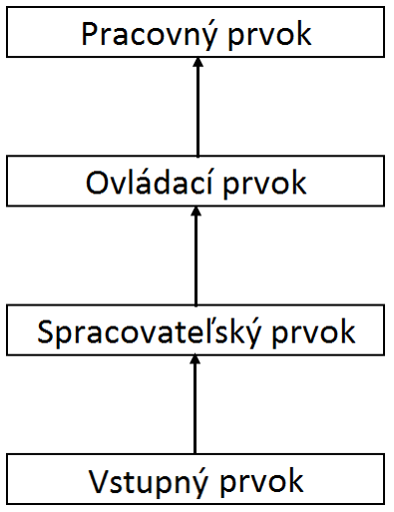

Tok signálu v riadiacom reťazci	x	Štruktúra riadiaceho reťazca (členenie podľa prístrojov)

Štruktúra riadiaceho reťazca zodpovedá riadiacemu reťazcu. Tok signálu je smeruje zdola nahor.

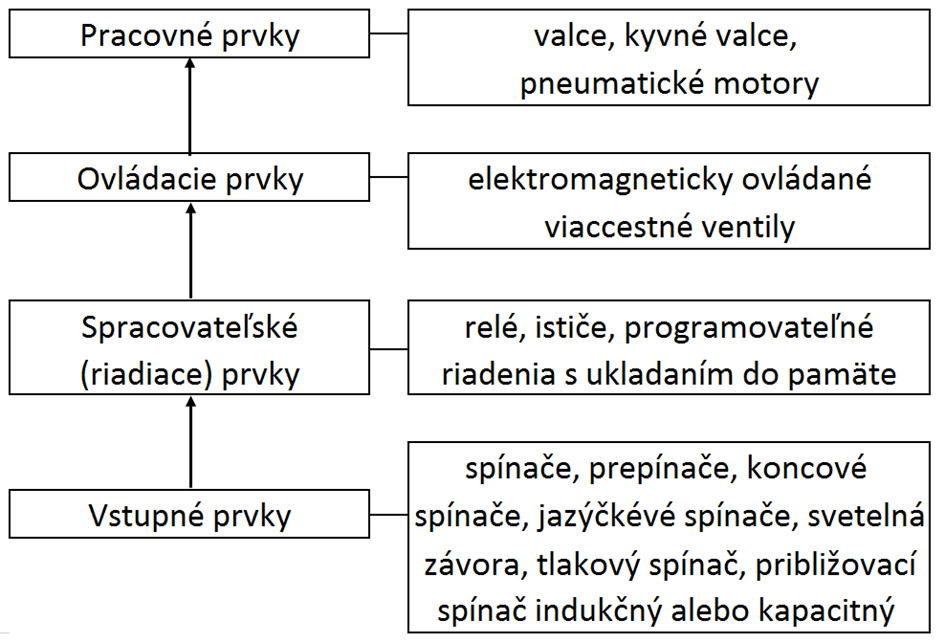

Pričlenenie zariadení k štruktúre riadiaceho reťazca
