Označenie obvodových prvkov v e-hydraulických schémach, priame a nepriame riadenie :)

• Jednoduché kontakty sa označujú jednotlivými číslami.

• Vypínače majú funkčné čísla 1 a 2.
• Spínače majú čísla 3 a 4.
• Pripojenia prepínačov sa označujú funkčnými číslami 1, 2 a 4.

Označenie pripojení elektrických obvodových prvkov
smer ovládania	xx	vypínač	xx	spínač	xx	prepínač

• Pripojenia pomocných obvodových prvkov sa označujú dvojcifernými číslami.

• Prvá číslica je poradová.
• Druhá číslica je funkčná.

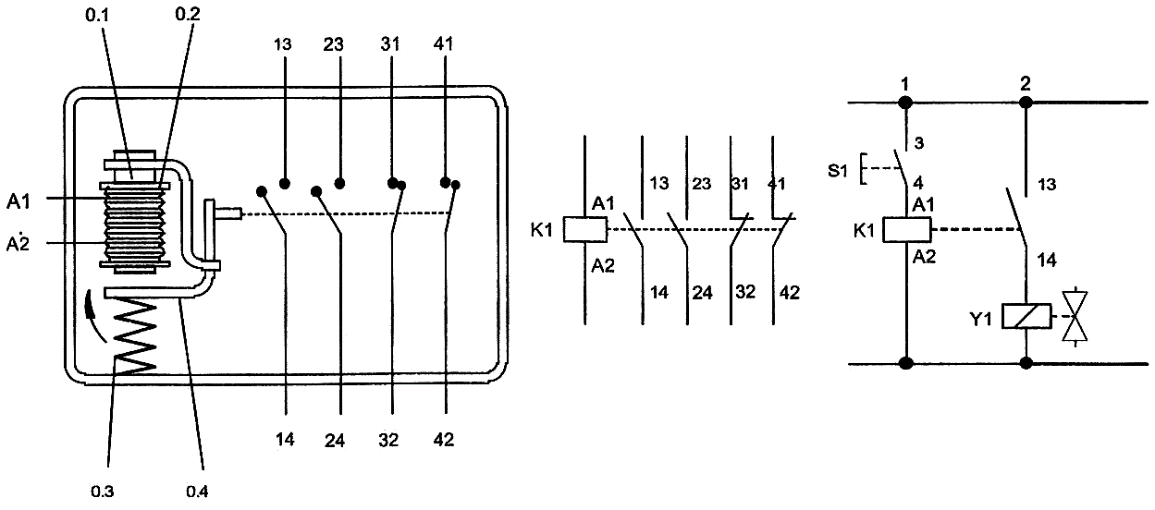

Označenie prípojok relé

• V schémach zapojenia sa vinutia (cievky) označujú písmenom K a vzostupne číslami, napríklad K1, K2... Pripojenia vinutí sú označené A1 a A2. Magnetická cievka ventilu vytvára rozhranie medzi hydraulickou výkonovou časťou a elektrickou signálnou časťou.

• Existuje možnosť napájať magnetické cievky ventilov priamo cez napäťový spínač alebo nepriamo pomocou relé. Pri nepriamom riadení rozlišujeme riadiaci prúdový obvod (zapojenie relé) a hlavný prúdový obvod (zapojenie magnetov ventilu).

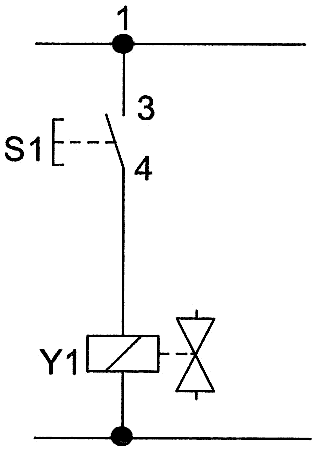

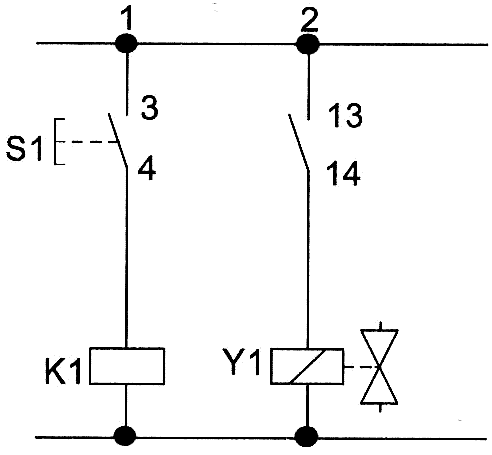

Priame riadenie	x	Nepriame riadenie
		1 riadiaci prúdový obvod 2 hlavný prúdový obvod

• V elektrickej schéme sa poloha reléových kontaktov znázorňuje v tabuľke. Tabuľka obvodových prvkov je usporiadaná podľa prúdových vetiev, na ktorých sa nachádzajú relé a obyčajne nachádza pod schémou zapojenia v zjednodušenej alebo podrobnej forme.

Tabuľka obvodových prvkov

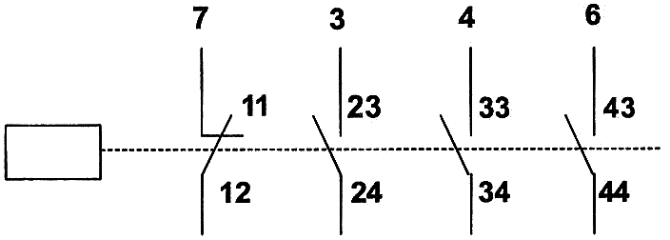

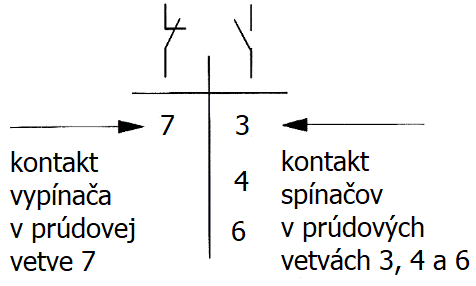

v zjednodušenej forme	x	uvádzaná podrobne
