V pneumatickom kyvnom motore je sila stlačeného vzduchu prevádzaná na kývavý (kyvný) pohyb.

Rozoznávame:

  • lamelový kývavý pneumotor,
  • piestový kývavý pneumotor so záberom ozubenej tyče (valce s otočným pohybom).

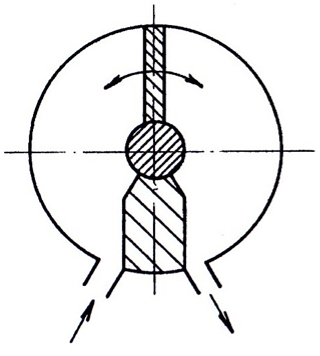

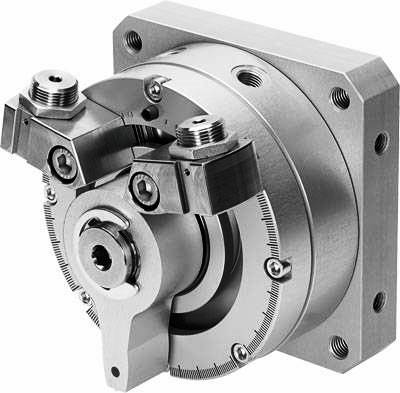

Lamelový s jednostrannou lamelou

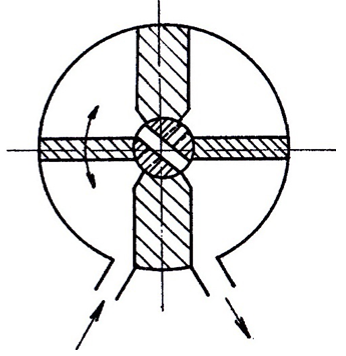

a s dvojitou lamelou.

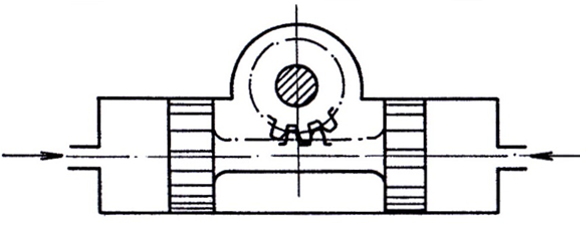

Piestový s vonkajším záberom ozubenej tyče

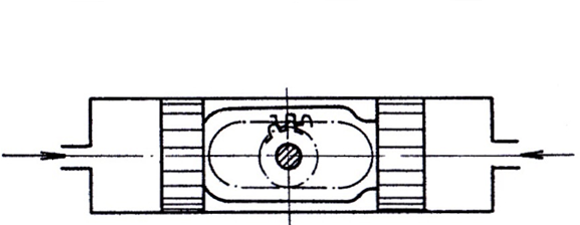

a s vnútorným záberom ozubenej tyče.

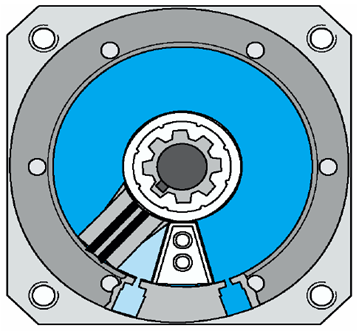

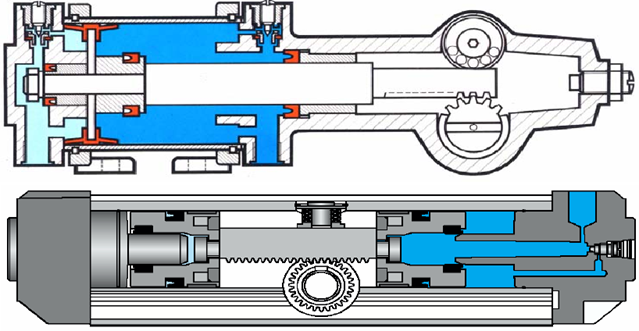

Prierezy farebne

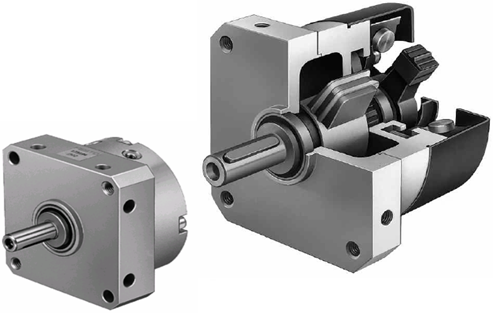

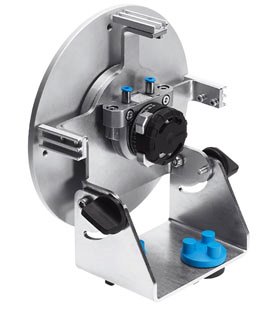

Fotografie

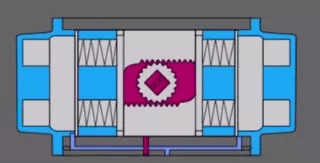

Princípy činnosti

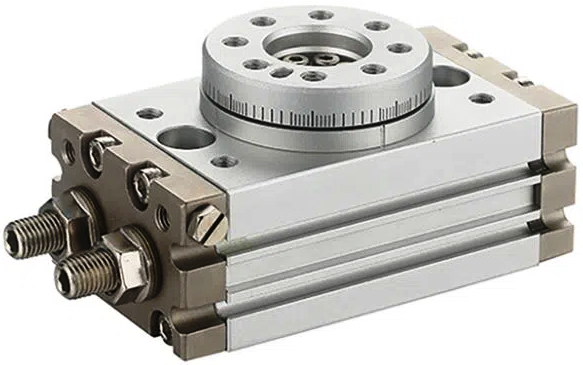

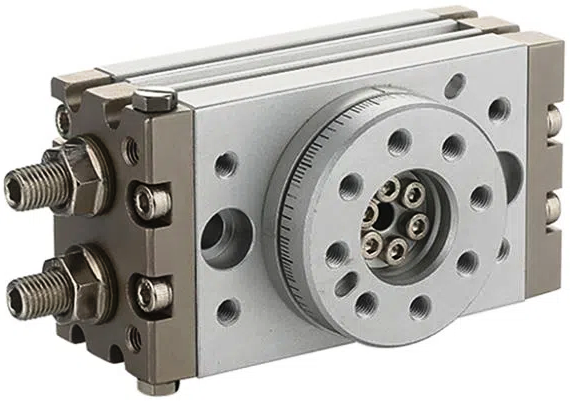

Valce s otočným pohybom podrobne

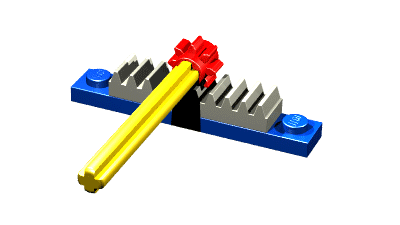

Valce s otočným pohybom sa využívajú tam, kde je požadované presné uhlové polohovanie či pootočenie. Umožňujú rotačný pohyb, ktorý je prevedený z pohybu lineárneho pomocou ozubeného hrebeňa umiestneného na piestnici. Tá je ozubením spojená s ozubeným kolesom a môže tak vykonávať otáčavý pohyb. Otočný pohyb je možné vykonávať v rozmedzí od 45 ° do 360 °, výnimočne až 720 °. Prenášaný krútiaci moment závisí od tlaku, plochy piestu a prevodu a môže dosahovať hodnoty 150 Nm. Tieto pohony nachádzajú svoje uplatnenie napríklad pri otáčaní obrobkov, ohýbaní kovových rúrok či pohybe uzatváracích posúvačov.
