Dvojčinný valec pneumatický s obojstranným nastaviteľným tlmením :)

Značka

Ak sú s pohybujúcim sa piestom spojené veľké hmotnosti, používa sa tlmenie jeho pohybu v koncových polohách, aby sa zamedzilo vzniku rázov a tým i prípadnému poškodeniu.

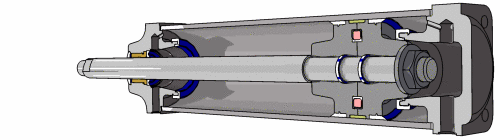

Animácia

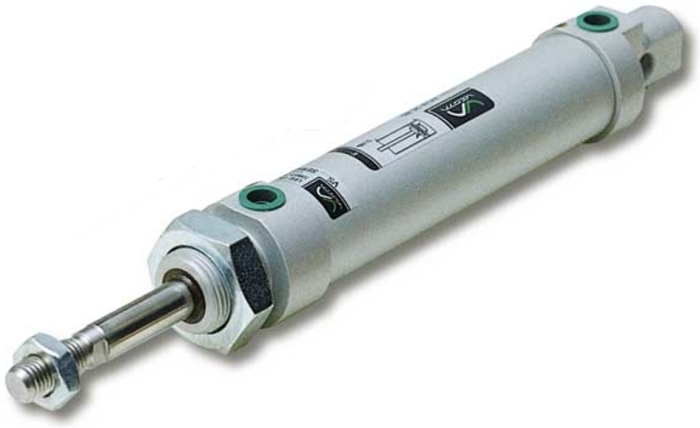

Fotografia

Princíp tlmenia

Tlmenie sa dosahuje tým, že piest pred dosiahnutím koncovej polohy uzatvorí hlavný odfuk do ovzdušia a pre výtok vzduchu zostáva iba malý, väčšinou nastaviteľný prietočný prierez. Tým dochádza k stláčaniu vyfukovaného vzduchu, a tak sa pohyb piestnice pred dosiahnutím jej koncovej polohy spomaľuje.
