Sedlové ventily :)

Vlastnosti sedlových ventilov:
• tesne uzatvárajú,
• sú necitlivé k znečisteniu,
• nákladnejšia konštrukcia rozvádzačov,
• nutnosť tlakového vyrovnania (k zmene tlaku dochádza skokom),
• kratšia ovládacie dráha.

Dosadacie plochy sedlových ventilov majú rôzny tvar (tanier, kužeľ, guľa).

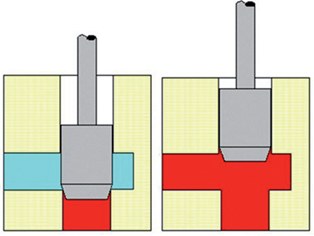

Prierez

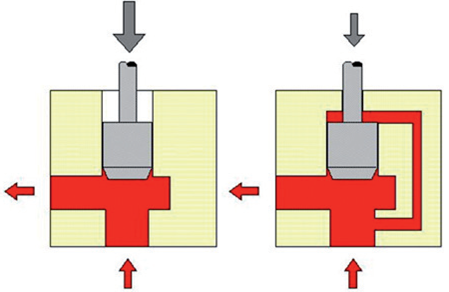

Kompenzácia veľkej prestavovacej sily sedlového ventilu

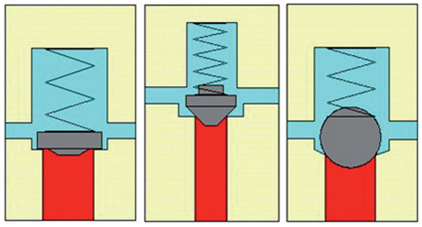

Tvary dosadacích plôch sedlových ventilov

Sedlové ventily:

• tanierové sa vyznačujú sa malým zdvihom. Často sú používané pre uzatváracie ventily,
• kužeľové dosadacie plochy majú veľmi dobrú tesnosť, ale sú výrobne nákladné vzhľadom na presnosť výroby. Používajú sa predovšetkým pre rozvádzače,
• guľové sedlové ventily sú jednoduché na výrobu. Guľka pri zmene polohy môže vibrovať a spôsobovať tak šum. Používajú sa pre jednosmerné ventily.
