Vytvorené: 09. 06. 2018 Tlačiť

Veličiny a vzorce používané v hydraulike.

Tlak kvapaliny (hydrostatický tlak), ps [Pa]

ps = h * ρ * g

H x = x výška kvapalinového stĺpca x [m]
P   =   hustota kvapaliny   [kg/m3]
G   =   gravitačné zrýchlenie   [m/s2]



Tlak, p [Pa], [Bar = 105Pa]

p= F/S

F x = x sila x [N]
S   =   plocha   [m2]



Prevod sily (silový prevod)

F1/S1 = F2/S2



Prevod dráhy (dráhový prevod)

l1/l2 = S2/S1

l x = x dráha x [m]



Prevod tlaku (tlakový prevod)

p1/p2=S2/S1



Objemový prietok, Q [m3/s]

Q = V/t

V x = x objem x [m3]
t   =   čas   [s]



Rovnica kontinuity

S1 * v1 = S2 * v2 = S3 * v3 = konštanta

S x = x plocha prierezu potrubia x [m2]
v   =   rýchlosť prúdenia kvapaliny   [m/s]



Veľkosť rýchlosti kvapaliny vytekajúcej z nádoby

v x = x rýchlosť kvapaliny vytekajúcej z nádoby x [m/s]
g   =   gravitačné (tiažové) zrýchlenie   [m/s2]
h   =   hĺbka pod voľným povrchom kvapaliny   [m]



Bernoulliho rovnica

Súčet tlakovej a kinetickej energie v jednotkovom objeme je konštantný.



Hydraulický výkon

P x = x výkon x [W, N * m/s]
p   =   tlak   [Pa]
Q   =   objemový prietok   [m3/s]

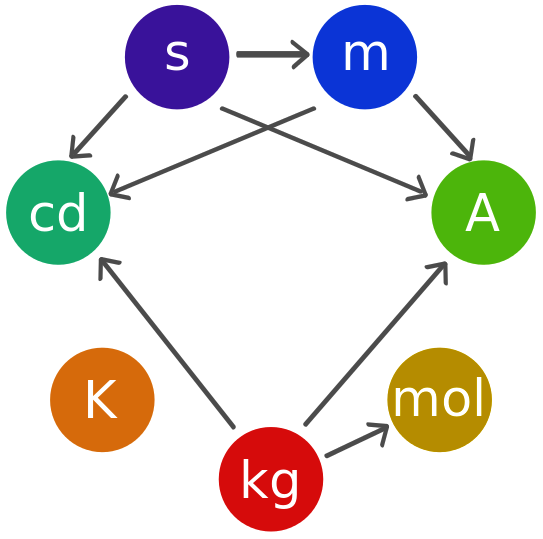

Základné jednotky SI
