Mechanicko-elektrické spínače, druhy spínačov, typy kontaktov :)

Spínajú, prerušujú alebo prepínajú signály v elektrických zariadeniach. Majú spínacie kontakty, ktoré prúdové obvody aktivujú alebo prerušujú.

Druhy spínačov podľa vyhotovenia kontaktov

Spínacie kontakty môžu byť vyhotovené ako:

• zapínací kontakt – pri aktivácii prúdový obvod spája,
• rozpínací kontakt – pri aktivácii prúdový obvod preruší,
• prepínací kontakt – majú zapínací a rozpínací kontakt. Pri aktivácii prerušujú prúdový obvod a súčasne pripájajú iný.

Zapínací kontakt	x	Rozpínací kontakt	x	Prepínací kontakt
Príklady zapojovacích značiek spínačov (typy kontaktov)

Druhy spínačov podľa spôsobu aktivácie:

• aktivované ručne (manuálne):
  • tlačidlové – po stlačení sa samočinne vracajú do svojej pôvodnej východiskovej polohy. To spôsobí pružina, ktorá sa po stlačení tlačidlového spínača napne. Napr. medzné spínače a koncové spínače, ktoré registrujú polohu pohyblivých častí (napríklad polohu piestu pneumatického valca),
  • voliace – ostanú v spínacej polohe, do ktorej boli uvedené pri stlačení. Napr. preklápacie spínače a otočné spínače,
• aktivované prostredníctvom súčiastok strojov a zariadení.

Tyč s aretáciou polohy

	xxxxxxxxxxx

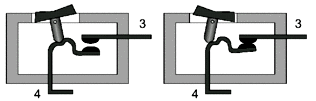

Svorka s aretáciou polohy (značka a princíp)
