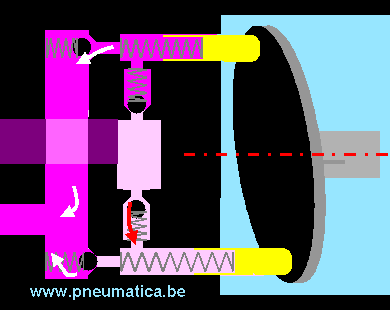

Tento systém využíva vedľa seba do kruhu umiestnené jednoduché piesty. Tie sa vo vnútri čerpadla otáčajú za pomoci zvonka poháňanej osi.

Vďaka skosenej dosadacej ploche sa zároveň s pohybom okolo osi piesty hýbu hore a dole. Zmenou uhla skosenia je možné regulovať prietok kvapaliny. Pri pohybe „dole" (piest sa vzďaľuje od okraja valca) nasávajú kvapalinu a pri pohybe „hore" (piest sa blíži k okraju valca) ju zas vytláčajú von. Vďaka tomu vie čerpadlo vytvárať obeh kvapaliny v potrubí.





x x



Inak

Pri čerpadlách s axiálnym piestom sú piesty usporiadané paralelne k osi otáčania. Pri čerpadle s axiálnym piestom existujú tri princípy konštrukcie pre zdvihový pohyb piestu:

  • čerpadlo so šikmou osou ako prestavovacie alebo konštantné čerpadlo,
  • čerpadlo so šikmým kotúčom ako prestavovacie alebo konštantné čerpadlo,
  • čerpadlo s výkyvnou doskou len ako konštantné čerpadlo.

Rozoznávame:



Axiálne
piestové
čerpadlo

x

Rozsah
otáčok
(1/min)

x

Výtlakový
objem
(cm3)

x

Menovitý
tlak
(bar)

x

Celková
účinnosť
x



...-3000
750-3000
750-3000



100
25-800
25-800



200
160-250
160-320



0,8-0,92
0,82-0,92
0,8-0,92



Zdroje
Prevzaté, upravené a doplnené z:
xhttps://automix.centrum.sk/tlac/?IdText=840804.
