Relé podrobne, bežné, časové, s oneskorením zopnutia (príťahu), s oneskorením vypnutia (odpadu) :)

Autor: Doplnené 11. 09. 2024

Vytvorené: 25. 08. 2018 Tlačiť

Značka



Súčiastka, ktorá pozostáva zo spínača, magnetickej cievky so železným jadrom (elektromagnetu), kotvy a viacerých zapínacích a rozpínacích kontaktov prúdových okruhov.

Aktivuje sa privedením napätia. Pôsobením elektrického prúdu na cievku vznikne elektromagnet, ktorý pritiahne kotvu a tá súčasne zapne spínacie kontakty alebo rozopne rozpínacie kontakty prúdových okruhov. V stave bez prúdu kotva odpadne. Kontakty sa potom vrátia do svojej východiskovej polohy.

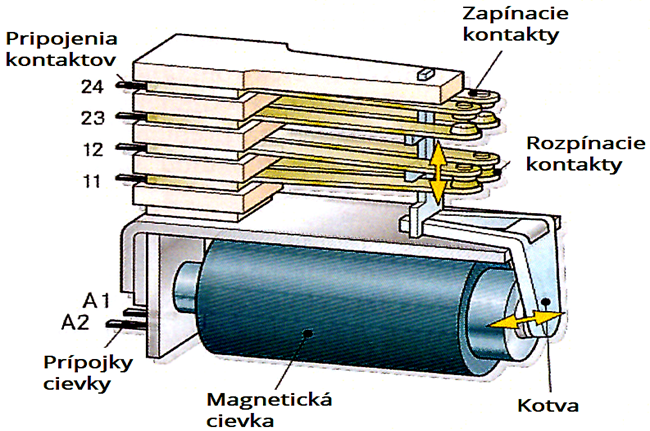

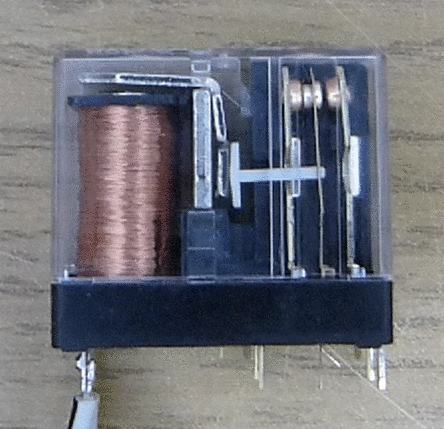

Skutočné relé
x

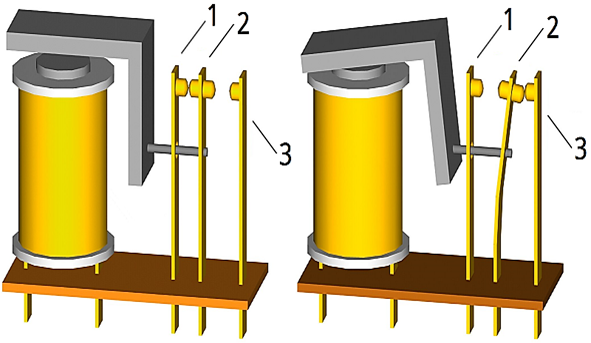

Princíp



Princíp inak
Princíp v skutočnosti




Zloženie relé
10 – pružina so spätným postavením
20 – cievka relé
30 – kotva
40 – izolácia
50 – kontakt
60 – jadro cievky
A1, A2 – prípojky cievky
1, 2, 4 – pripojenia kontaktov
Prierez
x

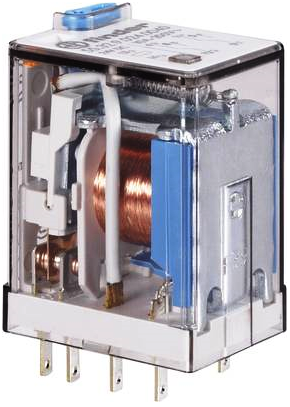

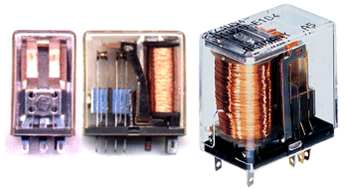

Fotografie relé



Druhy relé podľa času spínania/rozpínania (prepínania) kontaktov:

  • bežné – kontakty prepína okamžite,
  • časové – kontakty prepína s oneskorením vtedy, keď je na cievku priložené napätie alebo napätie odpojené.

Rozoznávame:

  • časové relé s oneskorením zapnutia (príťahu) – kontakty sa prepínajú s oneskorením,
  • časové relé s oneskorením vypnutia (odpadu) – kontakty odpadajú s oneskorením.



x

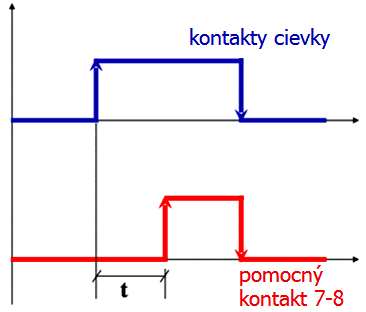

S oneskorením zapnutia (príťahu)

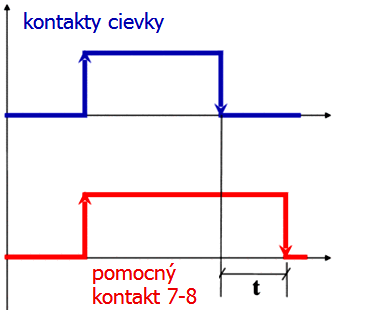

S oneskorením vypnutia (odpadu)
Značky a priebehy napätí na časových relé



Zapojovaciu značku relé tvorí značka pre magnetickú cievku (obdĺžnik), spínacie kontakty a mechanické spojenie medzi nimi (kotva).

Mechanické spojenie sa zobrazuje čiarkovanou čiarou, elektrické spojenia sa zobrazujú plnými čiarami.

Na zapojovacie značky časových relé sa zakresľuje polkruhovitý oblúk. Začiernené pole označuje relé s oneskorením odpadu, pole s krížom označuje časové relé s oneskorením príťahu.



Príklady zapojovacích značiek

Bežné relé
Časové relé
s oneskorením vypnutia
(odpadu)
Časové relé
s oneskorením zapnutia
(príťahu)

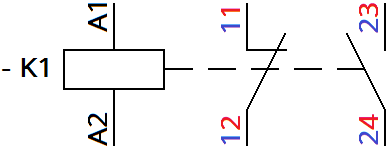

Značenie kontaktov (prípojok)

Kontakty na zapojenie prúdových okruhov sa označujú dvoma číslami:

  • prvé číslo, tzv. poradové číslo – označuje poradie kontaktov,
  • druhé číslo, tzv. funkčné číslo – udáva typ kontaktu.

A2, A1 označujú výstup, resp. vstup cievky.





Funkčné čísla
x
Typ kontaktu
1 – 2

rozpínací kontakt
3 – 4

zapínací kontakt
1 – 2 – 4

prepínací kontakt
5 – 6

rozpínací kontakt s omeškaním
7 – 8

zapínací kontakt s omeškaním
Tabuľka rozdelenia funkčných čísel podľa normy



x
Funkčné čísla pre zapínací kontakt

Funkčné čísla pre rozpínací kontakt

Funkčné čísla pre prepínací kontakt

Funkčné čísla pre rozpínací kontakt
s oneskorením vypnutia (odpadu)

Funkčné čísla pre zapínací kontakt
s oneskorením zapnutia (príťahu)



Najčastejšie zapojenia relé:

  • obvody so samoprídržou - v tomto obvode je možné pomocou krátkeho stlačenia dvoch tlačidiel zapnúť resp. vypnúť elektrický obvod,
  • obvody pre postupné spínanie - v tomto obvode je možné spínanie len v určitom poradí,
  • obvody pre blokované spínanie (blokovací obvod) - blokovací obvod blokuje súčasnú funkciu dvoch zapojení. Napríklad otáčanie vľavo a otáčanie vpravo.



Elektronické počítadlo impulzov (počítacie relé)



Použitie rôznych druhov relé v semafore



x Štruktúra relé xx x

Relé s oneskorením odpadu

Relé s oneskorením príťahu

xx

x Semafór na železničnom priecestí



Zdroje
Prevzaté a upravené z:
• https://www.biblioteka.sk/encyklopedia/?pojem=Rel%C3%A9.
