Univerzálna metóda riešenia jednosmerných elektrických obvodov. Pomocou tejto metódy je možné riešiť ľubovoľne zložitú elektrickú sieť.

Na začiatku je potrebné oboznámiť sa s topológiou siete, t. j. určiť počet uzlov, vetiev a slučiek.

Postup pri riešení je nasledovný:

1. Zvolíme predpokladané smery prúdov vo vetvách a kladné smery slučiek,

2. Podľa prvého Kirchhoffovho zákona (KZ) zostavíme (n-1) rovníc, pričom n je počet uzlov v sieti,

3. Určíme počet elementárnych slučiek v sieti a zostavíme podľa druhého KZ m-rovníc, pričom m je počet elementárnych slučiek siete. Rovnice sa môžu zostaviť aj pre iné slučky než elementárne, ale ich počet musí byť rovnaký, ako počet elementárnych slučiek. Potrebný počet rovníc, resp. vetiev v sieti, t. j. aj počet neznámych prúdov je daný vzťah x=(n-1)+m,

4. Po dosadení číselných hodnou do sústavy x rovníc s x-neznámymi možno tieto rovnice riešiť ľubovoľnou matematickou metódou, pričom výsledkom riešenia sú prúdy v jednotlivých vetvách siete, skutočný smer prúdov je určený znamienkom,

5. Vypočítané prúdy so správnou orientáciou doplníme do schémy sietev ľubovoľnom uzle urobíme kontrolu správnosti riešenia aplikovaním prvého KZ.

Jednosmerné obvody, riešenie jednosmerných elektrických obvodov

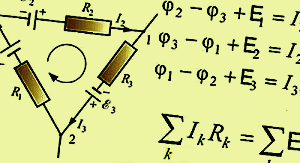

I. Kirchhoffov zákonII. Kirchhoffov zákon

x Cvičebnica elektrotechniky/hárok 7
