Princíp práce nepriamo riadeného 2/2-cestného ventilu v kľudovej (základnej) polohe uzatvoreného (NC) :)

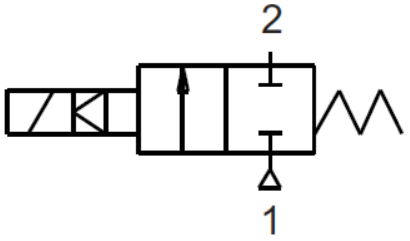

Značka

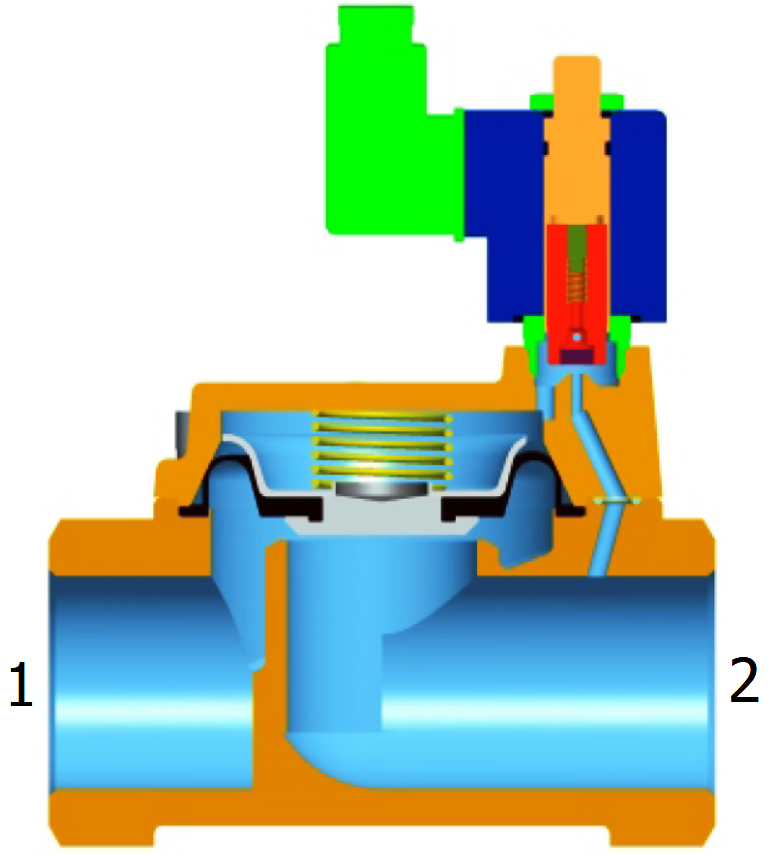

Jadro ventila je v základnej polohe a uzatvára odtokový otvor v prírube. Tlak pretekajúceho média sa pomocným otvorom dostáva nad membránu čím je prietok cez ventil uzatvorený.

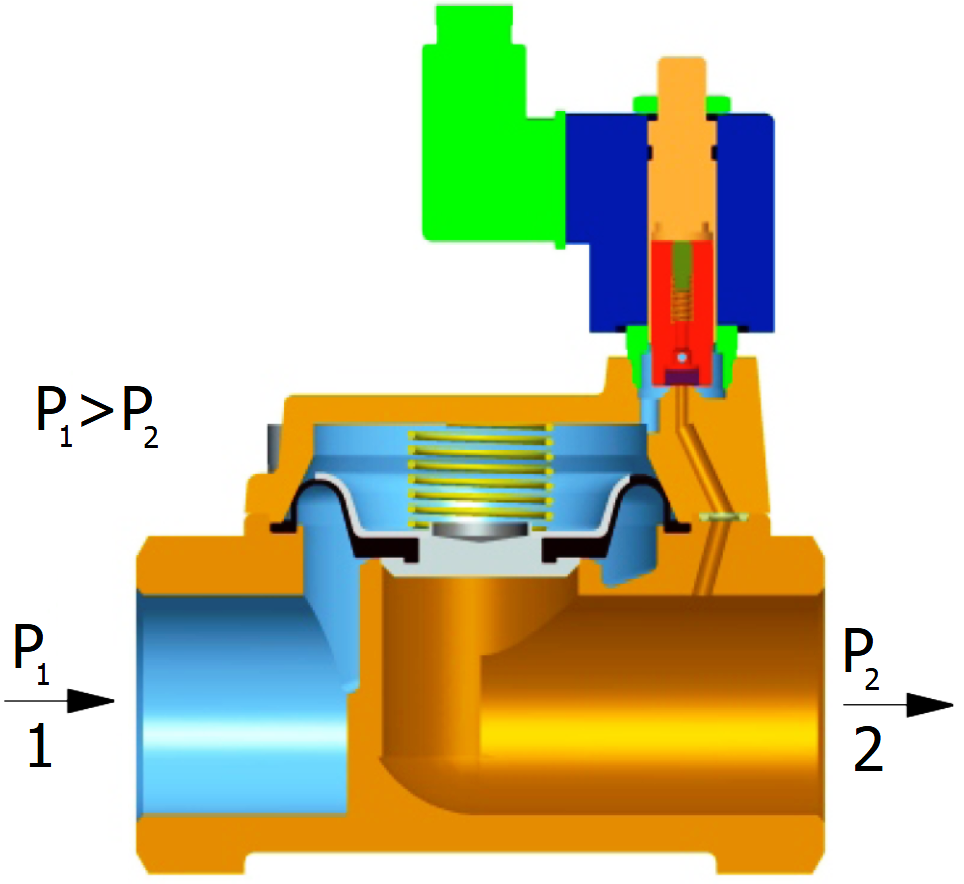

Po privedení napätia do cievky je jadro prestavené do činnej polohy, odtokový otvor v prírube sa otvorí. Odtlakovaním priestoru nad membránou dôjde k zmene diferenciácie a zdvihnutiu membrány.

Tým dôjde k prietoku média sedlom ventila.
