Hallov jav :)

Vznik potenciáloveho rozdielu na elektródach polovodičovej doštičky, ktorou prechádza elektrický prúd a súčasne sa nachádza v magnetickom poli s magnetickou indukciou neparalelnou (často kolmo pôsobiacou) so smerom vektoru prúdovej hustoty, charakterizovanom tzv. Hallovým napätím.

Hallov jav inak:

Vznik potenciálového rozdielu U_h na elektródach (polo)vodičovej doštičky hrúbky d, ktorou prechádza elektrický prúd I a súčasne sa nachádza v magnetickom poli s magnetickou indukciou B neparalelnou (často kolmou) so smerom vektoru prúdovej hustoty, charakterizovanom Hallovým napätím o veľkosti U_h.

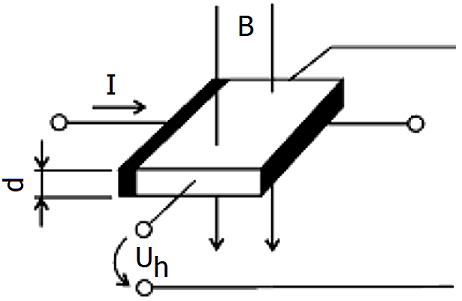

Schématicé znázornenie Hallovho javu

Hallov jav ešte inak:

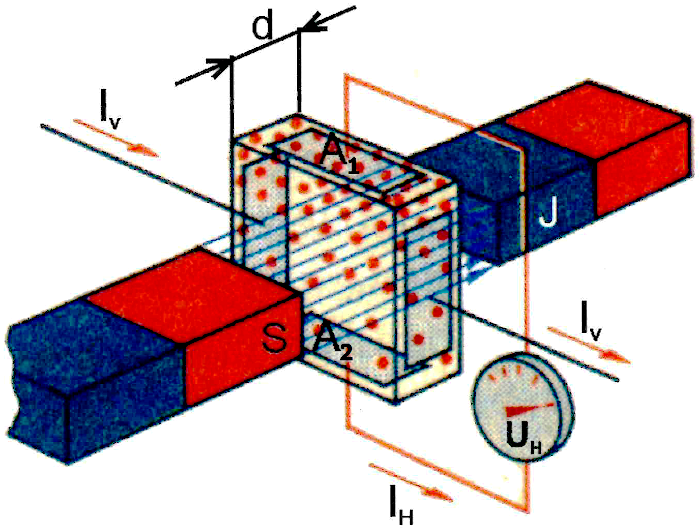

Keď prechádza polovodičovou vrstvou umiestnenou v magnetickom poli napájací prúd I_V, pohybujú sa elektróny kolmo na smer prúdu a kolmo na smer magnetického poľa. Pri orientácii prúdu a magnetického poľa podľa obrázku sa vytvorí na kontaktnej ploche A₁ prebytok elektrónov a na kontaktnej ploche A₂ ich nedostatok. Medzi plochami A₁ a A₂ teda vznikne Hallovo napätie U_H a po uzatvorení elektrického obvodu bude prechádzať Hallov prúd I_H. Veľkosť Hallovho napätia U_H závisí od veľkosti magnetickej indukcie B, čím bude veľkosť magnetickej indukcie väčšia, tým vyššie bude napätie U_H.

Hallov jav tvorí základ celého radu snímačov, napríklad otáčok kľukového alebo vačkového hriadeľa, impulzov na riadenie zapaľovania...

x

Vybrané fyzikálne javy v elektrotechnike (hlavne v polovodičoch a polovodičových prvkoch)

Hallova sonda

Zdroje
Prevzaté a upravené z:
• http://web.tuke.sk/fei-kte/slovak/subjects/ZIM/Kapitola%2010%20-%20Fyzikalne%20javy%20v%20polovodicoch%20a%20polovodicove%20prvky.pdf,
• https://elektrotechnik.webnode.sk/javy/.
