Pre popis správania regulačného obvodu sú smerodajné dva typy zmien priebehu vstupnej veličiny:
• skoková zmena vstupnej veličiny z jednej úrovne na druhú. Reakciu obvodu popisuje tzv. vodiace správanie,
• zmena rušiacej veličiny. Reakciu obvodu popisuje tzv. správanie pôsobiace rušivo.

Vodiace správanie regulačného obvodu popisuje priebeh výstupnej regulačnej veličiny potom ako sa vstupná požadovaná veličina w skokovo zmenila z jednej úrovne na inú úroveň. Regulačný obvod reaguje na túto zmenu požadovanej hodnoty o hodnotu Δw (1) a pokúša sa dosiahnuť novú hodnotu ustáleného stavu. Výstupná regulačná veličina x najprv značne prevýši ustálený stav (2),pričom sa mu potom postupne priblíži. Čas ustálenia Ta (3) udáva, koľko času potrebuje výstupná regulačná veličina po vodiacom skoku, aby dosiahla nový ustálený stav. Pritom postačuje, ak sa výstupná regulačná veličina nachádza v tolerančnom pásme ± Δx.

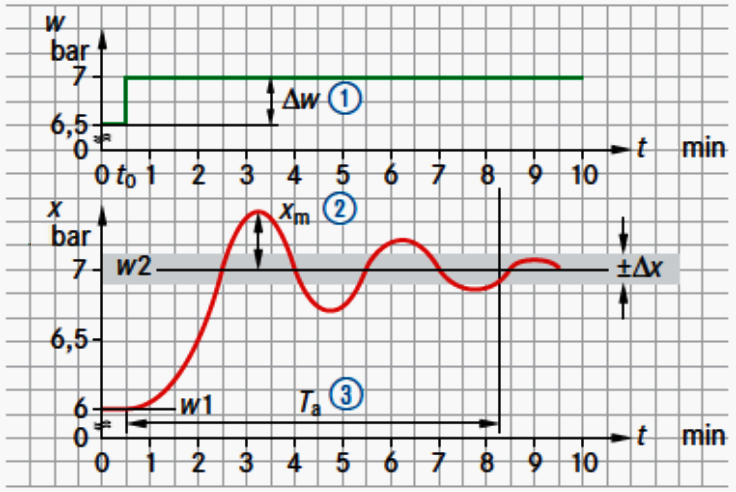

Vodiace správanie



Po skokovej zmene rušivej veličiny Δz (4), resp. pri správaní pôsobiacom rušivo nasleduje rovnaká zmena ako v prípade vodiace zmeny vstupnej veličiny, avšak so značne rýchlejším časom ustálenia, pretože už dodatočne nie je potrebné dosiahnuť novú úroveň regulovanej veličiny.

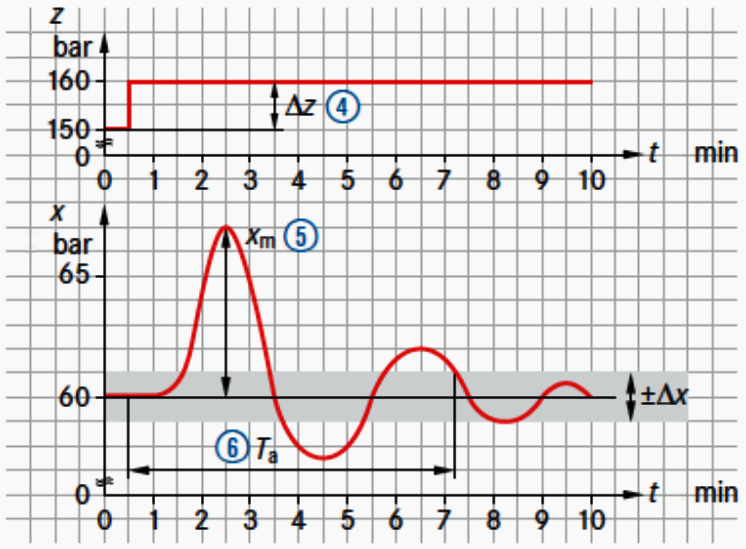

Správanie pôsobiace rušivo



Aj v prípade rušivého správania sa je rozsah preregulovania xm (5) a čas ustálenia Ta (6) je znakom kvality pre regulačný obvod.
