Autor: Michal Trnka, Michal Sejč

Vytvorené: 08. 10. 2020 Tlačiť

Súčet úbytkov napätia na rezistoroch je v každej slučke siete rovnaký ako súčet elektromotorických napätí zdrojov:

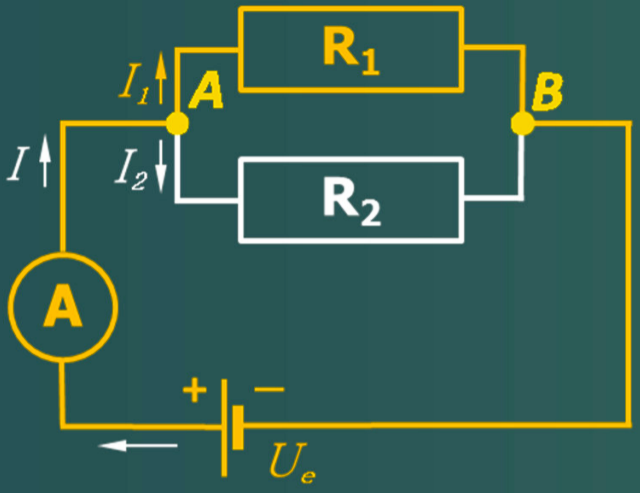

Pre zvolené vetvy obvodu:






II. Kirchhoffov zákon podrobne:

Druhý Kirchhoffov zákon hovorí o napätí v slučkách. Slučka je uzavretá cesta v elektrickom obvode. Dalo by sa to prirovnať k uzatvorenej ceste v grafe s tým, že každú cestu môžeme prejsť len raz a jedna cesta sa nemôže križovať s inou. Sú to takzvané oká elektrického obvodu. Pre lepšie vysvetlenie slučky pozri obrázok na ktorom sú slučky označené rímskymi číslicami I., II. a III. Pre každú takúto slučku v obvode platí, že súčet úbytkov napätí na jednotlivých prvkoch slučky sa rovná súčtu napätí vnútorných napäťových zdrojov. Celkový súčet napätí slučky by sa teda mal rovnať nule.

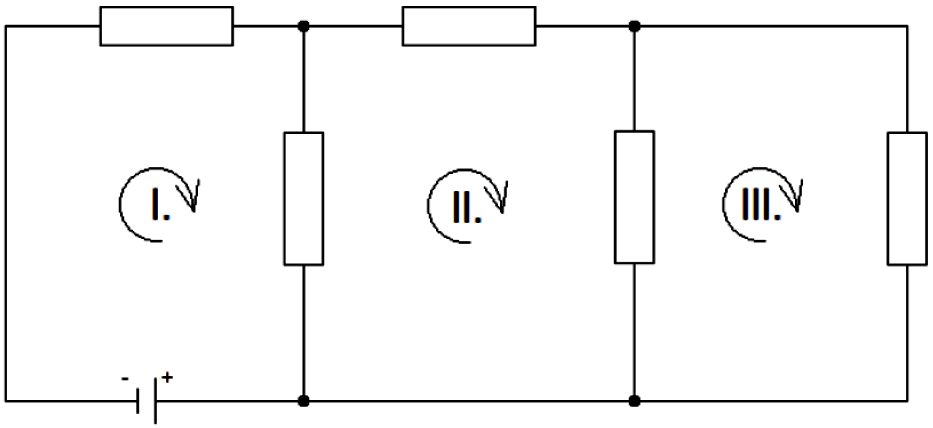

Slučky v elektrickom obvode



I. Kirchhoffov zákonAplikácia Kirchhoffových zákonov v elektrickom obvodeCvičebnica Elektro (excelovská na stiahnutie)
