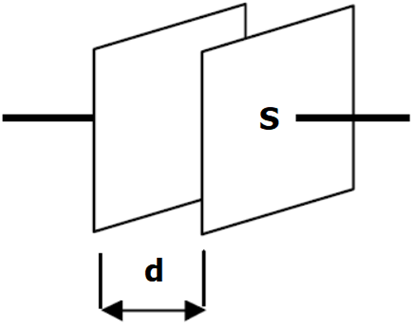

Elektrický prvok, ktorý má pri malých rozmeroch pomerne veľkú kapacitu sa nazýva kondenzátor. Jednotkou kapacity je farad (F). Najjednoduchší typ kondenzátora je rovinný (doskový) kondenzátor. Skladá sa z dvoch rovinných kovových dosiek - elektród, oddelených dielektrikom.
![]() |
Pre kapacitu rovinného doskového kondenzátora platí vzťah:
![]() |
[F ; Fm-1 , m2 ; m]
![]() |
ε je permitivita prostredia medzi elektródami, S je plocha elektród, d je vzdialenosť medzi elektródami, n je počet elektród.
Po pripojení na jednosmerný zdroj sa kondenzátor nabije na napätie zdroja U a akumuluje náboj Q = C . U a energiu A = ½ C . U2. Pri nabíjaní kondenzátora sa zväčšuje potenciál (napätie) medzi platňami.
![]() |
Napätie U medzi platňami je priamo úmerné náboju Q a nepriamo úmerné kapacite kondenzátora C. Kondenzátor s malou kapacitou sa rovnakým nábojom nabije na vyššie napätie ako kondenzátor s veľkou kapacitou. Preto sa udáva najvyššie napätie, na ktoré môže byť kondenzátor trvale pripojený, bez toho aby sa nezničil prierazom.
Spájanie kondenzátorov
![]() |
||

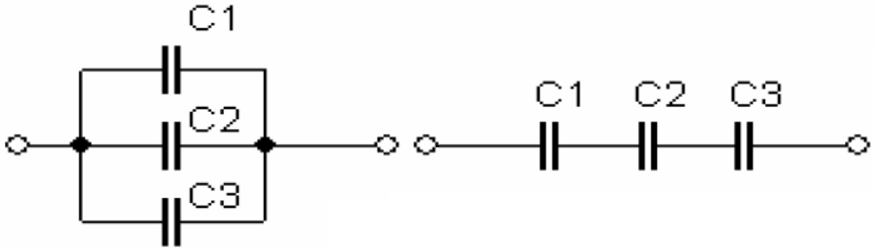

Paralelné zapojenie a sériové zapojenie kondenzátorov | ||
C = C1 + C2 + C3 | x | 1/C = 1/C1 + 1/C2 + 1/C3 |
Pri paralelnom zapojení je na všetkých kondenzátoroch rovnaké napätie U.
Pri sériovom zapojení je náboj Q na všetkých kondenzátorov rovnaký.
![]() |
