RGB diódy (RGB LED), RGB LED diódu so spoločnou katódou, RGB LED diódu so spoločnou anódou :)

RGB LED dióda sú vlastne tri obyčajné LED diódy: červená, modrá a zelená, ktoré sú integrované do jedného puzdra. Na súčiastke preto nájdete štyri vývody. K trom jej farbám patrí jeden spoločný vývod.

RGB LED diód sú dva druhy. Podľa toho akú polaritu je nutné na spoločný vývod priviesť:

• ak je to kladná polarita, spoločný vývod sa pripája na +/5V, ide  o RGB LED diódu so spoločnou anódou,
• ak je to naopak, a na spoločný vývod treba priviesť -/GND, ide o RGB LED diódu so spoločnou katódou.

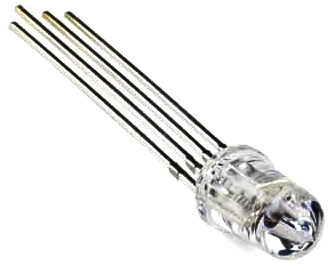

Fotografia

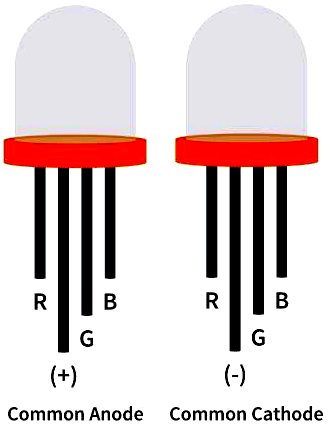

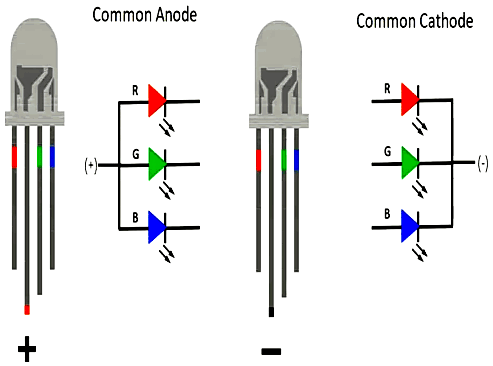

Kontakty RGB LED	xxxxxxxxxxx	Zapojenie RGB LED

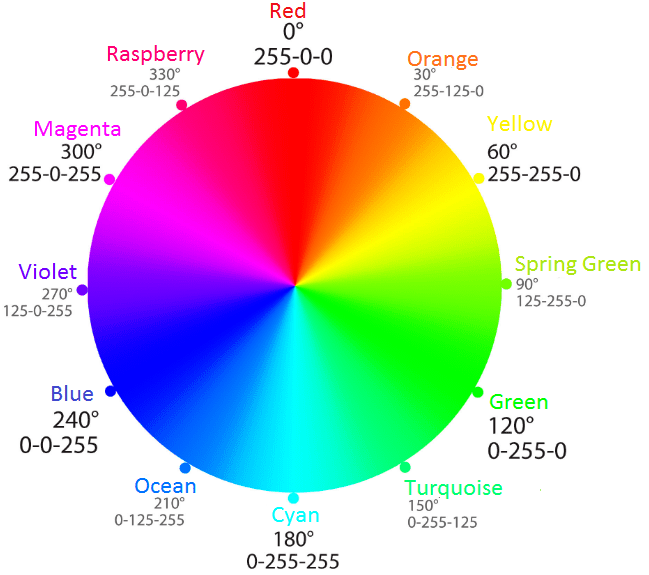

Ako namiešať farby na RGB LED
