Fotoelektrický jav, vnútorný, vonkajší, fotonapäťový (fotovoltický) jav, fotomagnetoelektrický jav, fotovodivostný jav, kladný, záporný :)

Vytvorené: 05. 12. 2020 Tlačiť

Vznik voľných nosičov náboja pohltením energetického kvanta dopadajúceho žiarenia.

Rozoznávame 2 základné druhy: vnútorný a vonkajší.



Vnútorný - vyznačujúci sa zmenou energie elektrónov žiarením dopadajúcim na kryštál polovodiča. Tak sa elektróny z valenčného pásu dostanú do vodivostného, vzniknú voľné nosiče náboja, pár elektrón – diera, a spôsobia vlastnú vodivosť polovodiča. V spojení s pôsobením elektromagnetických polí jav delíme na:

- fotonapäťový (fotovoltický) jav – je vznik elektrického napätia v dôsledku ožiarenia (osvetlenia). Najčastejšie sa premena realizuje pomocou hradlových fotočlánkov na styku kov – polovodič alebo v oblasti priechodu PN.

Elektrické pole potenciálovej bariéry usmerní pohyb voľných nosičov, vznikajúcich dopadom žiarenia ako páry elektrón - diera. Usmernený pohyb vyvolá rozdiel koncentrácií, a tým aj rozdiel potenciálov. Jav je základom fotovoltických článkov. Využíva priamu premenu slnečnej energie na energiu elektrickú. Princíp činnosti fotoelektrického článku je charakterizovaný V-A charakteristikou osvetleného PN priechodu. Pri nulovom zaťažovacom prúde vznikne na osvetlenom priechode napätie Uoc, znázorneného na obrázku.

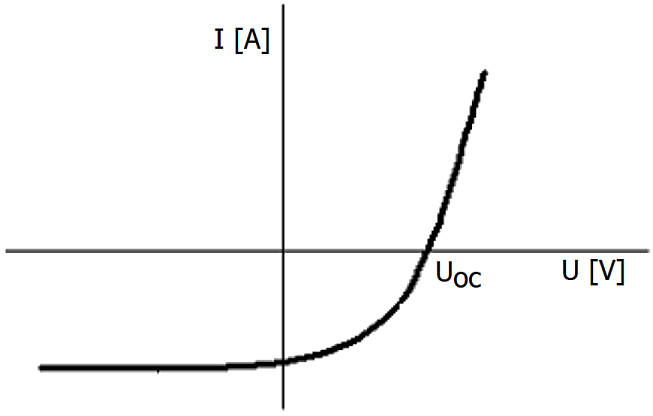

V-A charakteristika osvetleného PN priechodu



- fotomagnetoelektrický jav, vyvolávajúci rozdiel koncentrácie dier a elektrónov ich vychyľovaním opačnými smermi vplyvom magnetického poľa na homogénny polovodič. Na protiľahlých čelných plochách kryštálu možno merať napätie naprázdno, alebo prúd nakrátko. Jav je základom citlivých detektorov infračerveného žiarenia.

fotovodivostný jav, kladný, ktorý zväčšuje vlastnú vodivosť vplyvom zväčšovania počtu voľných nosičov náboja vplyvom ožiarenia (fotorezistory) a záporný, ktorý sa zmenšuje vplyvom uvoľňovania minoritných nosičov náboja, rekombinujúcich s majoritnými, čím zmenšujú ich koncentráciu a tým i vodivosť polovodiča.

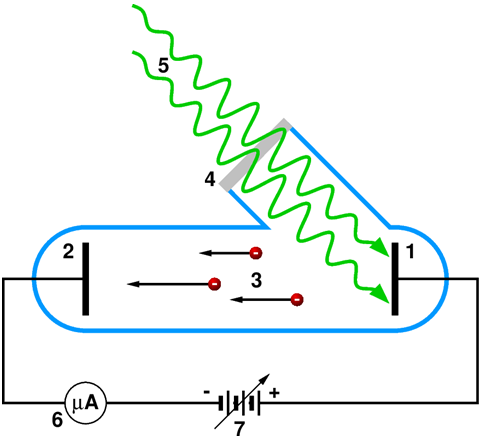

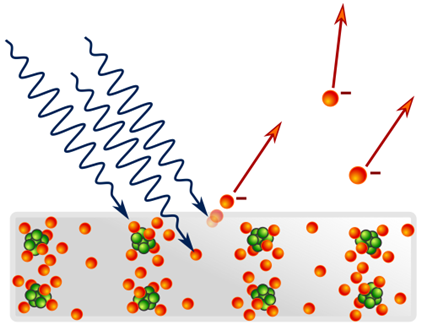

Vonkajší, vyznačujúci sa (foto)elektrónovou emisiou, pre ktorý je typické vystupovanie elektrónov z látky je v dôsledku jej ožiarenia. Využíva sa vo fotonásobičoch a fotokatódach.


Vybrané fyzikálne javy v elektrotechnike (hlavne v polovodičoch a polovodičových prvkoch)

Fotoelektrický jav (fotoelektrický efekt, fotoefekt)

Zdroje
Prevzaté a upravené z:
• http://web.tuke.sk/fei-kte/slovak/subjects/ZIM/Kapitola%2010%20-%20Fyzikalne%20javy%20v%20polovodicoch%20a%20polovodicove%20prvky.pdf,
• https://elektrotechnik.webnode.sk/javy/.
