Veličiny striedavého napätia a prúdu: perióda, frekvencia, uhlová rýchlosť, efektívna hodnota :)

Perióda T je čas, kedy striedavý prúd prejde všetkými hodnotami.

Pre slučku je to čas otočenia o 360 stupňov.

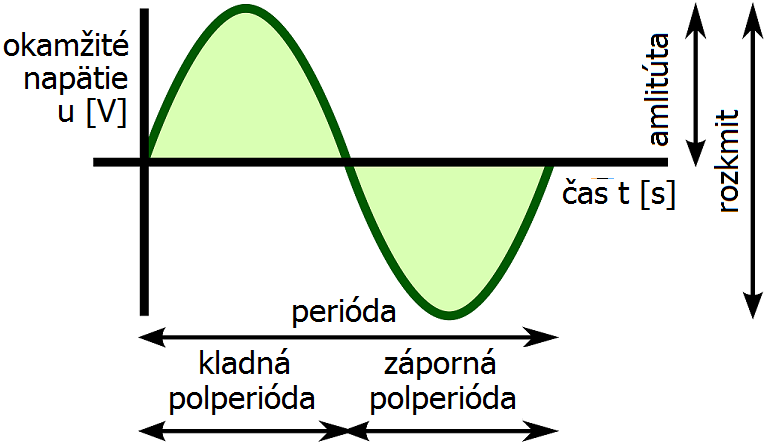

Ukážka periódy a amlitúdy na priebehu striedavého napätia

Frekvencia f je počet periód za sekundu.

f = 1 / T

Jednotka je Hertz, Hz.

Napríklad pri frekvencii 50 Hz je v 1 sekunde 50 periód. U motorov sa tiež udávajú otáčky, jednotka otáčky za minútu (ot/min, RPM).

Dva rovnaké signály s rôznou frekvenciou

Uhlová rýchlosť ω je uhol otočenia alebo uhol periódy, ktorý sa zmení za určitý čas.

ω = 2 × π / T = 2 × π × f

Jednotka je radián za sekundu (rad/s).

Uhlová rýchlosť sa používa pri výpočtoch iných veličín, ako je napríklad reaktancia.

Efektívna hodnota striedavého napätia U_ef alebo prúdu I_ef je rovnaká ako jednosmerná hodnota s rovnakými tepelnými účinkami.

U_ef = 1 / √(2) × U_max = 0,7 × U_max

I_ef = 1 / √(2) × I_max = 0,7 × I_max
