Dotovanie, nevlastný polovodič, nevlastná vodivosť, nevlastná vodivosť typu N, donor, nevlastná vodivosť typu P, akceptor :)

Autor: Martin Sojka

Vytvorené: 21. 12. 2020 Tlačiť

Elektrické vlastnosti polovodiča možno veľmi rozmanitým spôsobom upravovať pomocou elektricky aktívnych prímesí.

Pridanie prímesi k čistému polovodiču sa nazýva dotovanie.

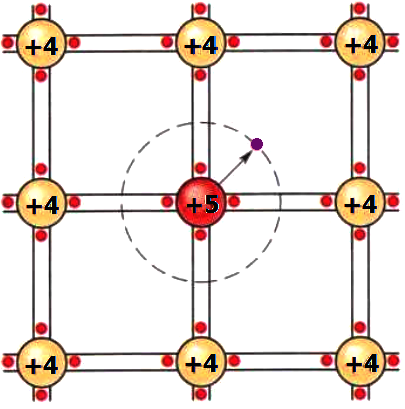

Využijeme prímes prvku s piatimi elektrónmi vo valenčnej sfére (napríklad arzén, fosfor alebo antimón). Štyri z piatich valenčných elektrónov sa viažu so štyrmi susednými atómami polovodiča. Piaty (nadbytočný) valenčný elektrón nie je viazaný žiadnym susedným atómom (obrázok b). K jeho odtrhnutiu od materského atómu stačí podstatne menej energie[1].



b



Rozdiel oproti vlastným polovodičom je v tom, že v polovodiči dotovanom päťmocným prvkom je omnoho viac elektrónov ako dier. Elektróny sú teda nosičmi väčšinového (majoritného) a diery sú nosičmi menšinového (minoritného) prúdu.



Dotovaný polovodič sa nazýva nevlastný polovodič a jeho vodivosť nevlastnou vodivosťou.



V tomto prípade, keď je vodivosť prevažne elektrónová, sa označuje polovodič ako polovodič s nevlastnou vodivosťou typu N (elektrón nesie negatívny náboj).



Prímesi z piatej skupiny sa nazývajú donory (darujú voľné elektróny).

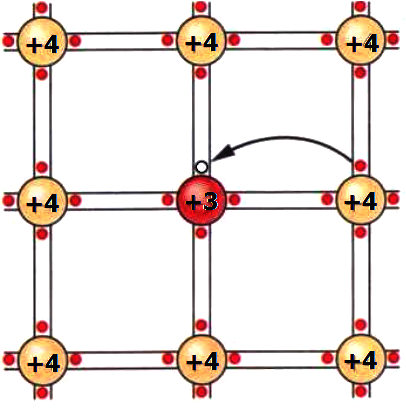

Obdobne, ak k čistému štvormocnému prvku pridáme aj veľmi malé množstvo atómov trojmocného prvku (napríklad indium, hliník alebo gálium), bude vo väzbe s okolitými štvormocnými atómami jeden elektrón chýbať (obrázok c).



c



Vzniká teda diera schopná prijímať uvoľnený elektrón zo susedného atómu a tak sa posúvať. Diery predstavujú u tohto polovodiča majoritný nosič schopný viesť elektrický prúd prostredníctvom nevlastnej vodivosti.



Ide o polovodič s nevlastnou vodivosťou typu P (diera nesie pozitívny náboj). Elektróny tu potom predstavujú minoritné nosiče.



Prímes sa nazýva akceptor (prijíma voľný elektrón).

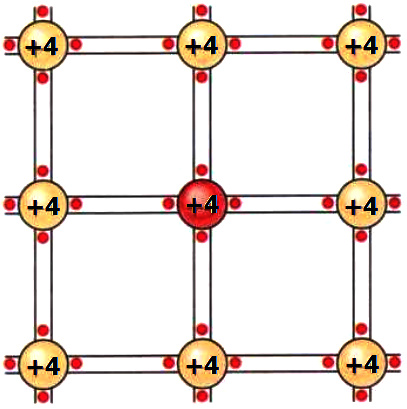

a
b
c



[1] Okrem toho trvalo vznikajú, a opäť rekombináciou zanikajú, pásy diera - elektrón ako u vlastných polovodičov.

Vlastná vodivosť (vodivosť typu I.), diera, rekombinácia, vlastné polovodiče

Zdroje
Prevzaté a upravené z:
• https://dspace.vsb.cz/bitstream/handle/10084/104167/SOJ0016_FEI_B2647_2612R059_2014.pdf?sequence=1.
