Autor: Igor Krucovčin
Vytvorené: 29. 12. 2020 Tlačiť
![]() |
Značka |
Slúži ku galvanickému oddeleniu dvoch obvodov, medzi ktorými je treba prenášať analógový alebo digitálny signál.
Podrobne:
Jeden zo základných prvkov optoelektroniky.
Základom optronu je optronová dvojica, ktorú tvorí zdroj svetelného žiarenia a detektor optického žiarenia. Ako zdroj žiarenia sa najčastejšie používa infračervená luminiscenčné dióda LED. Ako detektor žiarenia sa používa najčastejšie fototranzistor, ale môžu sa použiť aj prvky ako fotodióda, fototyristor, a ďalšie.
Zdroj optického žiarenia generuje v závislosti na veľkosti vstupného elektrického signálu svetelný signál, ktorý je prijímaný detektorom, prevedený späť na elektrický signál a odovzdaný na vstup nadväzujúceho elektrického obvodu. Medzi zdrojom žiarenia a detektorom je z elektrického hľadiska izolované prostredie, ktoré nevedie elektrický prúd (nie je medzi nimi galvanická väzba). Optrony sú používané na prenos dátových alebo analógových striedavých i jednosmerných signálov, pričom zaisťujú vysoký izolačný odpor medzi vstupom a výstupom.
Optrony slúžia k vzájomnému galvanickému oddelenie dvoch obvodov - preto sa optron tiež nazýva „svetelná závora“ alebo „optoizolátor“. Pri optickom prenose nevznikajú elektrické a magnetické polia, ktoré bývajú zdrojom parazitných väzieb. Optický spoj je odolný proti vonkajšiemu rušeniu a ťažko odpočúvateľný, nedochádza uňho k spätným väzbám a podobne.
Ďalšie výhody optického spoja sú: veľká kapacita prenosu, veľká prenosová rýchlosť, nízka výkonová úroveň, malé rozmery a hmotnosť, úspora materiálu...
![]() |
Analógový optron
|
![]() |
![]() |

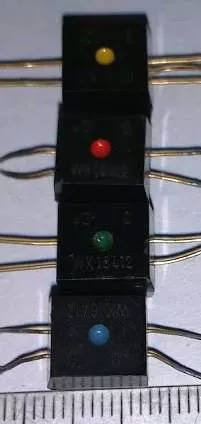

Fotografia optrónov |

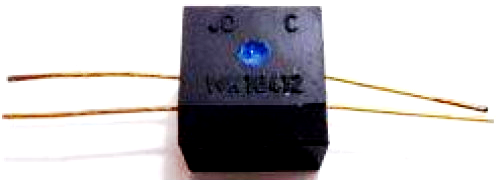

Detail |
![]() |

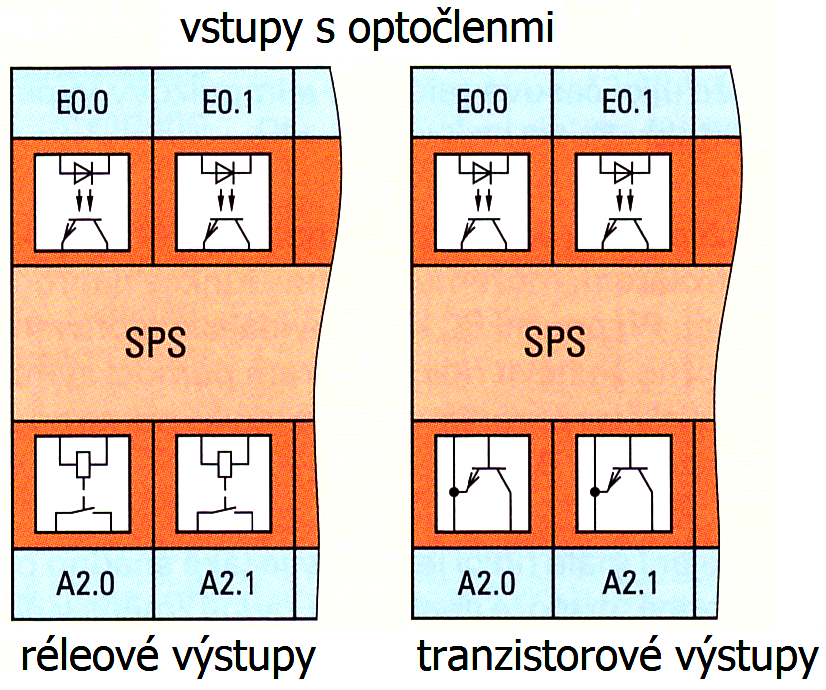

Jednotka vstupov a výstupov PLC (programovateľného
|
![]() |

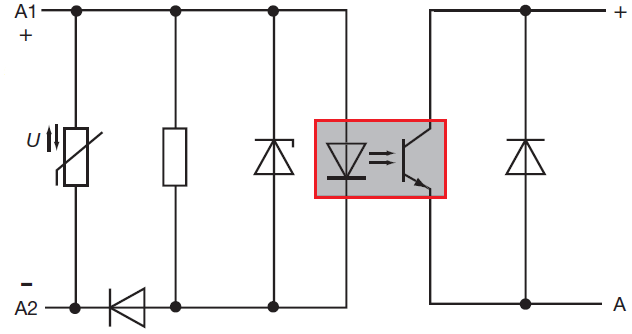

Zapojenie optronu v elektrickom obvode |
![]() |
