Help pre programovanie v jazyku Grafcet v programe FluidSIM :)

1. Ako vložím objekty programovacieho jazyka Grafcet na pracovnú plochu v programu FluidSIM?

Objekty programovacieho jazyka Grafcet na pracovnú plochu možno vložiť tak, že:

• využijeme hlavné menu programu FluidSIM,
• použijeme "preťahovanie" objektov z knižnice.

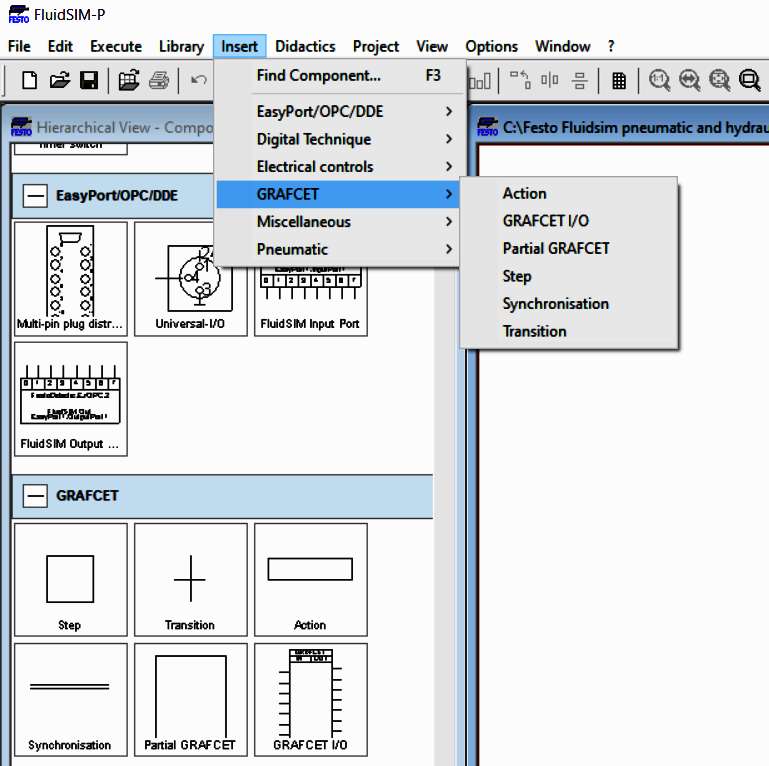

Ukážka vloženia objektov programovacieho jazyka Grafcet

2 Aké objekty programovacieho jazyka Grafcet obsahuje program FluidSIM?

Program FluidSIM obsahuje objekty:

• Action,
• GRAFCET I/O,
• Partial GRAFCET,
• Step,
• Synchronisation,
• Transition.

Action	x	Synchronisation

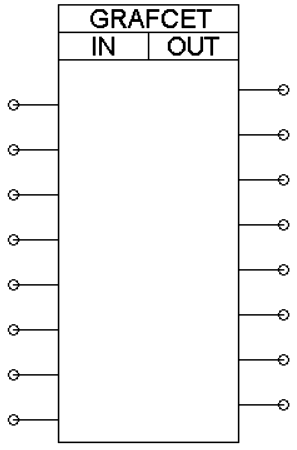

GRAFCET I/O	x	Partial GRAFCET

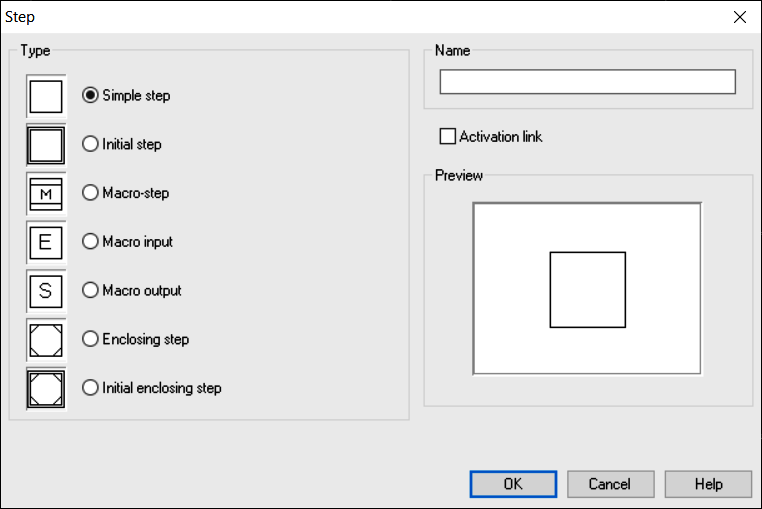

Step	x	Transition

3. Aké variácie použitia objektov ponúka program FluidSIM?

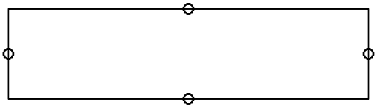

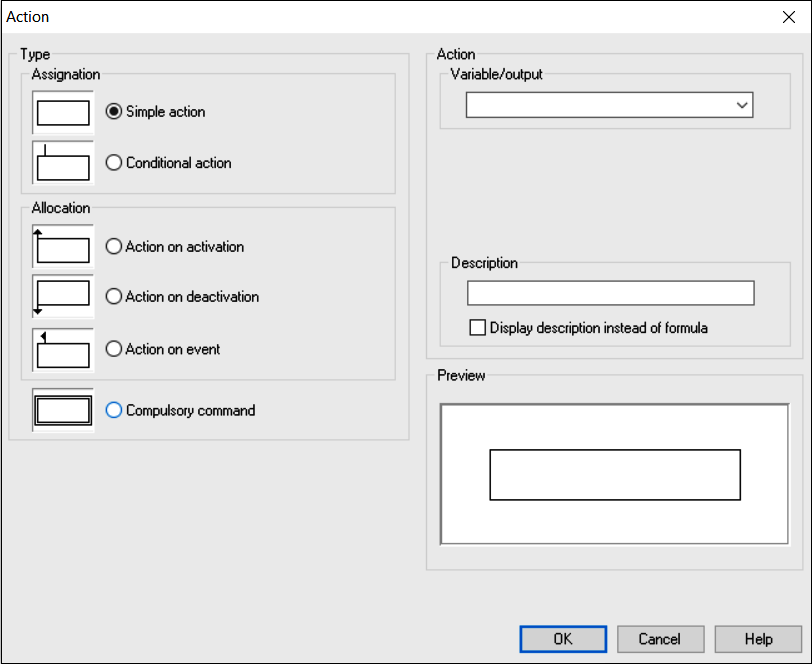

Action

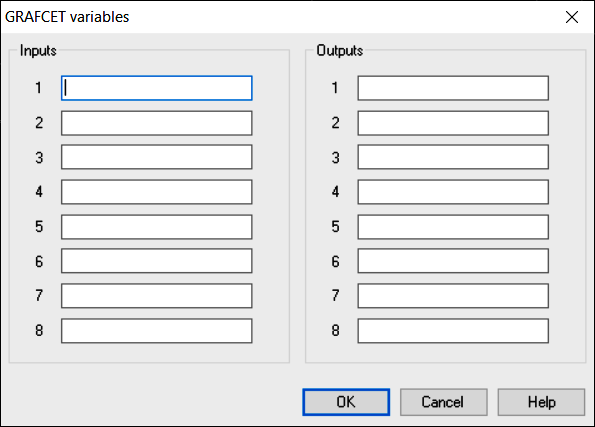

GRAFCET I/O	x	GRAFCET variables

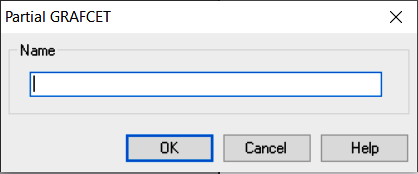

Partial GRAFCET

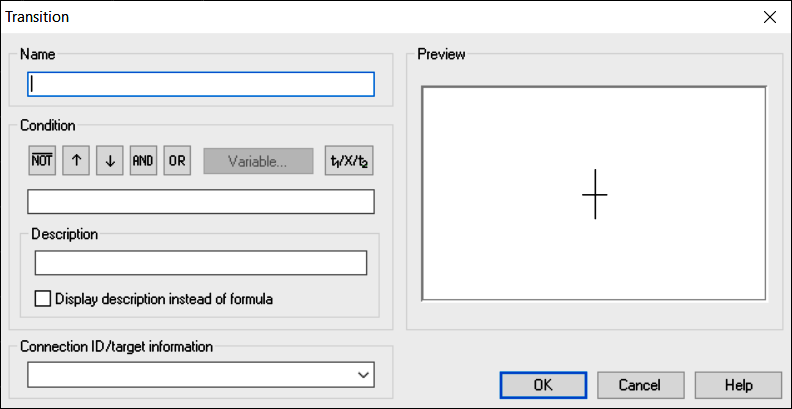

Transition
