Funkčné bloky systému PLC tvoria:
• modulárne konštrukcie PLC (a, alebo)
• kompaktné konštrukcie PLC,
• automatizačný systém,
• programovacie zariadenia,
• programovací jazyk.

Modulárne konštrukcie PLC umožňujú osobitnú inštaláciu a výmenu spracovateľských jednotiek alebo vstupných a výstupných jednotiek podľa potreby počtu vstupov, výstupov alebo funkcií ústrednej jednotky.

Kompaktné konštrukcie PLC sú spravidla s menším počtom vstupov a výstupov. Všetky časti tvoria jeden kompaktný celok tzv. CPU (Central Procesing Unit).

Konštrukcie PLC tvoria:

• Vstupná časť:
  • prispôsobovací element – elektronické spínanie – prierezové miesta vstupné.
• Spracovateľská časť:
  • systémová pamäť – výrobcom predprogramovaná,
  • ústredná jednotka – spracujúca časť,
  • programová pamäť – vkladá užívateľský program,
  • databáza – dočasne uložené medzivýsledky, ktoré sa dajú využiť na ďalšie prepojenia, alebo na riadenie výstupov vyvolaním výstupných signálov.
• Výstupná časť:
  • interface – výstupné prierezové miesto.
• Dáta – bus:
  • bus prenáša údaje medzi blokmi.

Automatizačný systém

Mikro PLC automatizačný systém zabezpečuje vstupy, rozhoduje o riadení výstupných signálov na základe vstavanej logiky a vloženého programu, pre automatické riadenie procesov, alebo zariadenia:

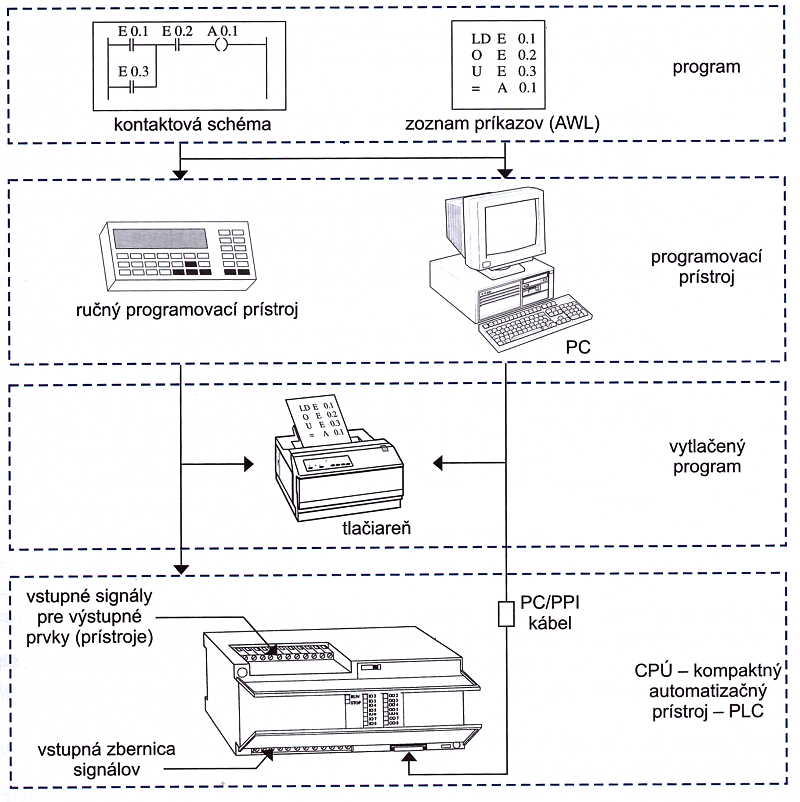

Automatizačný systém

• centrálna jednotka (CPU) je mozgom systému, v ktorom sa podľa príkazov užívateľského programu vykonávajú všetky rozhodnutia a výstupy sú určené na pripojenie riadeného systému,

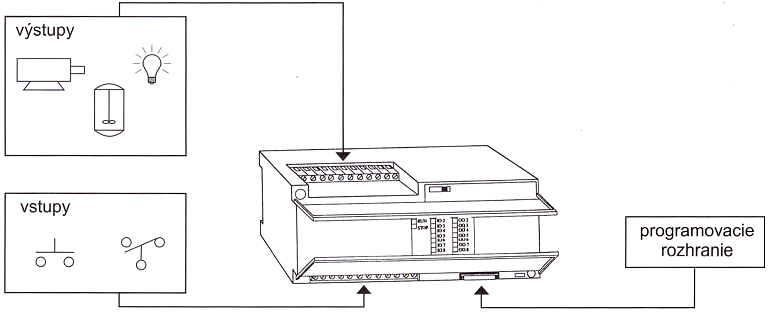

Centrálna jednotka CPU

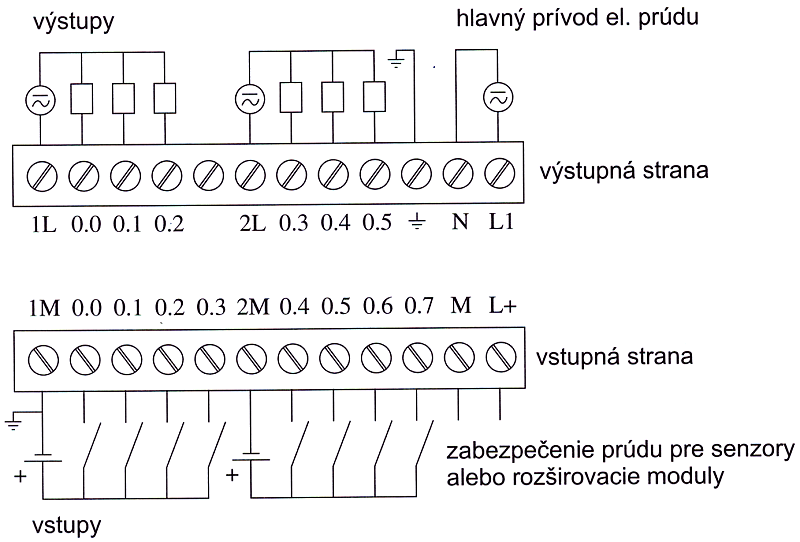

Rozmiestnenie pripojenia

• vstupy zabezpečujú pripojenie prístrojov spínačov a snímačov. Na výstupy sú pripojené prístroje a zariadenia ako motory, čerpadlá a podobne. Vstupy a výstupy sú s pripojenými prístrojmi spojené vodičmi,
• programovacie rozhranie slúži na spojenie CPU s programovacím zariadením pomocou PC/PPI kábla.

Programovacie zariadenia umožňujú vkladanie riadiaceho programu v uvedených troch formátoch. Najčastejšie sú to:

• osobný počítač PC umožňujúci inštaláciu príslušného softvéru. Poskytuje a transformáciu programu zostaveného v jednej forme na ďalšie formy.
• ručný programovací prístroj pracujúci so sústavou príkazov, ktoré slúžia na programovanie CPU. Spravidla indikuje na displeji len jednu inštrukciu programu písaného vo forme príkazových riadkov.

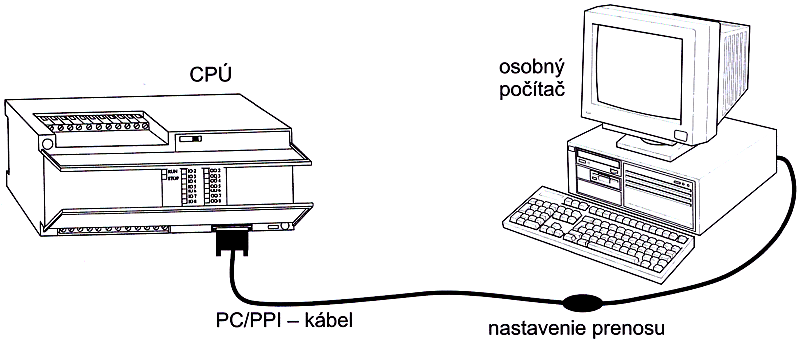

Programovanie pomocou PC

Programovací jazyk[1] je rôzny podľa rôznych výrobcov PLC.

[1] Aj prevedenie kontaktových alebo logických schém.
