Vytvorené: 07. 02. 2021 Tlačiť

Ak treba niektorý príkaz vykonať v časovej závislosti oneskorene od vydania povelu v programe, potom sa používa časová funkcia zabudovaná v CPU.

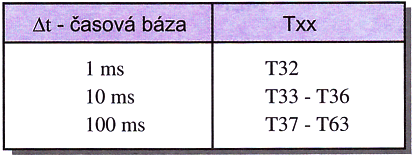

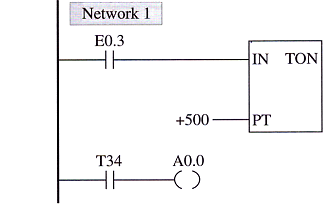

V kontaktovom pláne (KOP) sa funkcia časového oneskorenia označuje blokom, v ktorom je vyznačený ovládací vstup, čas oneskorenia v ms a druh časového člena – časová báza.





Ovládací program – IN zapína začiatok odčítania času. Po ubehnutí času sa iniciujú kontakty ovládané časovým členom, napríklad T34 ...

Postup kreslenia v KOP je rovnaký ako pri vkladaní ostatných členov.

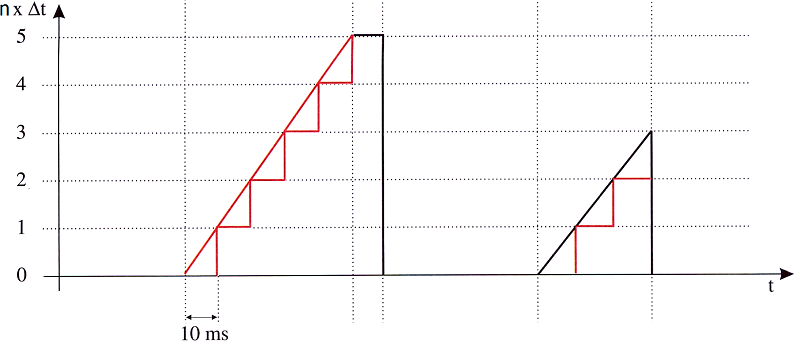

Časový člen a jeho charakteristiky



Pri zmene signálu IN na „0“ zanikne bit na kontakte T34 a časový člen sa nastaví na začiatok odmeriavania času. Spustí sa znovu až pri príchode signálu „1“ na vstupe IN.

V AWL sa označuje časová funkcia symbolmi TON a adresou, napríklad T34,100 s vyznačením druhu člena a zadaného času oneskorenia v ms ako príkazový riadok.



Kontakt časového člena použité v určitej funkcii sa v príkazovom riadku píšu za funkciou v adrese.



Napríklad:

NETWORK x   x
LD   E0.1   //zapnutý signál IN
TON   T34,500   //časový člen je nastavený
NETWORK
LD   T34   //kontakt T34 zapnutý
=   A0.0   //výstup iniciovaný
NETWORK
MEND       //koniec
