Striedavé elektromotory, rozdelenie, synchrónny, asynchrónny elektromotor (indukčný motor, motor s kotvou nakrátko), lineárny elektromotor :)

Motory na striedavý prúd.

Asynchrónny striedavý elektromotor 3-fázový	x	Synchrónny striedavý elektromotor

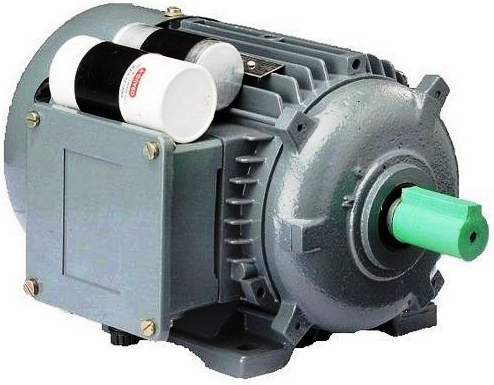

Synchrónny elektromotor

Elektromotor na striedavý prúd.

Elektrický synchrónny motor, pri ktorom je konštantne magnetizovaný rotor synchrónne poháňaný pohybujúcim sa magnetickým otáčavým poľom v okolitom statore.

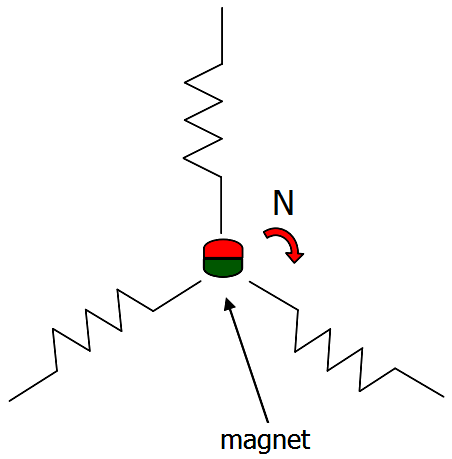

Rotor elektromotora je tvorený magnetom alebo elektromagnetom, stator do ktorého je privádzaný striedavý prúd vytvára pulzné rotujúce magnetické pole. Rotor sa snaží udržať polohu súhlasiacu s týmto poľom. Magnet umiestnený v rotore sa snaží uchovať svoju konštantnú polohu voči otáčavému magnetickému poľu vytvoreného prechodom striedavého prúdu cievkami statora.

Nevýhody synchrónnych elektromotorov:

• je potrebné ich roztočiť na pracovné otáčky iným strojom, alebo pomocným asynchrónnym vinutím,
• pri zaťažení stratia synchronizáciu s rotujúcim elektromagnetickým poľom, skokovo klesne ich výkon a zastavia sa.

To sú dôvody, prečo sa používajú iba v špeciálnych prípadoch.

x

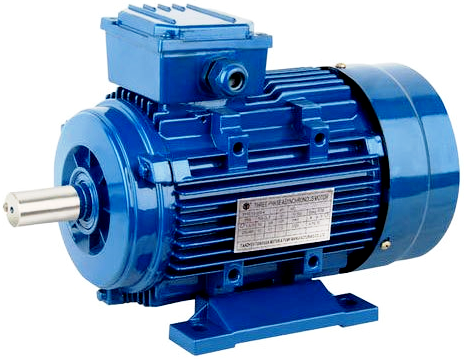

Asynchrónny elektromotor (indukčný motor, motor s kotvou nakrátko)

Je to najrozšírenejší motor (pohon) v elektrotechnike (v praxi najbežnejšie používaný). Existujú: 1-fázový a 3-fázový.

Tok energie medzi statorom a rotorom je realizovaný výlučne pomocou elektromagnetickej indukcie, preto sa často označuje aj ako indukčný motor, alebo tiež ako motor s kotvou nakrátko.

Oproti synchrónnemu motoru má inú konštrukciu rotora. Rotor sa obvykle skladá zo sady vodivých tyčí, usporiadaných do tvaru valcovej klietky. Tyče sú na koncoch vodivo spojené a rotor sa potom nazýva kotva na krátko.

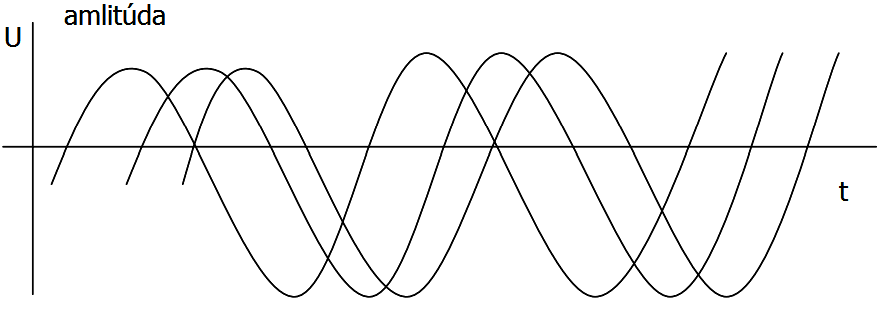

Pri stojacom motore rotujúce magnetické pole statora budí (indukuje) v tyčiach rotora elektrické prúdy, ktoré vytvárajú elektromagnetické pole rotora. Obe magnetické polia potom vzájomnou interakciou vytvárajú elektromotorickú silu. Priblížením otáčok rotora otáčkam magnetického poľa statora klesajú indukované prúdy a intenzita nimi vytváraného poľa, klesajú tým i otáčky rotora a zároveň točivý moment motora.

Motor nikdy nedosiahne otáčky dané frekvenciou napájacieho napätia, nikdy s nimi nebude synchrónny. Preto je používa názov asynchrónny motor.

Trojfázový asynchrónny motor s krúžkovou kotvou (krúžkový motor), Jednofázový asynchrónny motor

Lineárny elektromotor

Je to mnohopólový elektromotor v rozvinutom stave. Stator elektromotora je roztiahnutý do dĺžky. Motor sa netočí, pohyb je vykonávaný v rovine. Jedna časť lineárneho motora je inštalovaná v pohyblivej časti (ako rotor), druhá je súčasťou pohybovej dráhy (ako stator). Výhodou je, že nemá zberač prúdu.

Využíva sa napríklad pre pohon vlakov na magnetickom vankúši.
