PLC je zariadením pre spracovanie dát, ktoré je dimenzované pre riadiace úlohy. Je to zároveň zariadenie, ktoré je štruktúrované podľa princípu IPO, t.j.:

  • vstup (input),
  • spracovanie (process),
  • výstup (output).

Signály zo "snímačov" pripojených na vstupoch, ktorými sú napríklad:

  • vypínače,
  • tlačidlá,
  • indukčné snímače,
  • kapacitné snímače,
  • optické snímače,

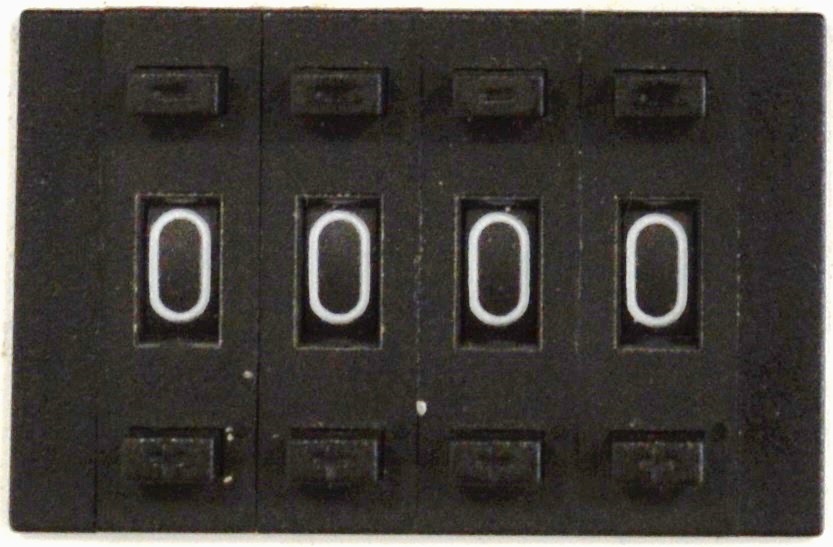

  • BCD prepínač,
  • potenciometre na zadávanie analógových hodnôt,

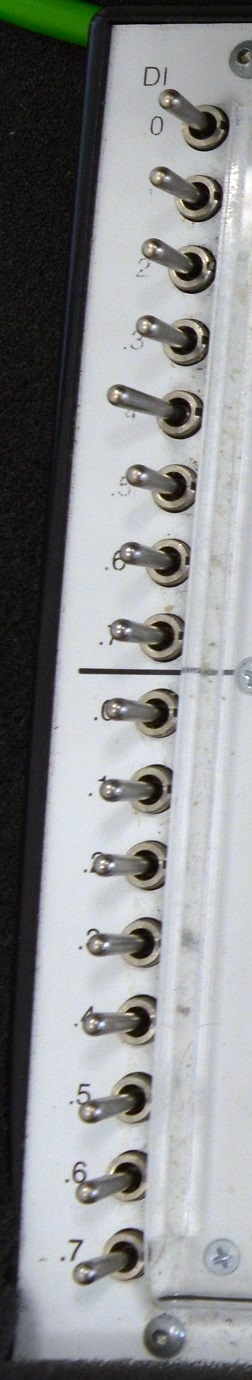

  • páčky ovládané tlačidlami resp. vypínačmi,
x
BCD prepínač

páčky



sú snímané a spracovavané podľa naprogramovaného programu. Program sa nachádza v PLC. Zadáva sa prostredníctvom:

  • PC,
  • manuálneho programovacieho prístroja,
  • cez pamäťový modul (MMC kartu).

Výsledkom spracovania programu je aktivácia zariadení alebo ich ovládačov, ktorými sú napríklad:

  • svetlá,
  • elektromotor,

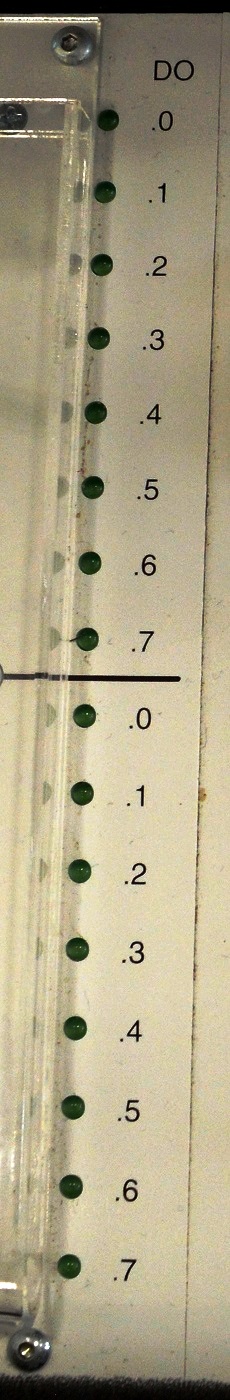

  • LEDky,
  • reproduktor,
  • voltmeter,

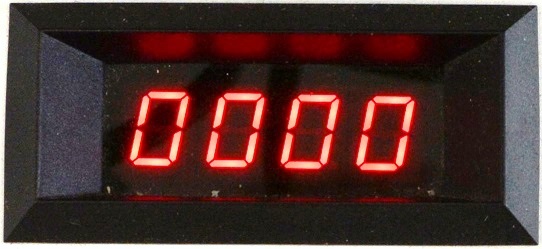

  • 7-segmentový displej.
x
BCD displej

LEDky



Tieto sú pripojené na výstupoch PLC.

Celé ovládanie (riadenie) teda pozostáva z nasledovných úrovní:

  • úroveň vstupu,
  • PLC,
  • úroveň výstupu.

Najjednoduchšie PLC pozostáva z nasledovných modulov:

  • napájací zdroj (Power Supply Unit, PS),
  • centrálna procesná jednotka (Central Processing Unit, CPU),
  • vstupný modul (input module),
  • výstupný modul (output module).

Vstupné a výstupné moduly označujeme aj ako signálové moduly.

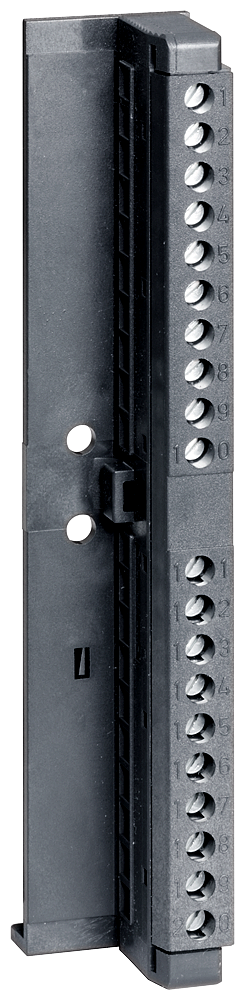

Na prepojenie snímačov a ovládačov s príslušnými signálovými modulmi používame frontálny konektor.



Frontálny
konektor
Hodnotenie užitočnosti článku:
