Zbernica, lokálna zbernica, systémová zbernica, zložky zbernice, dátová, adresná, riadiaca, rozdelenie podľa prenosu dát, sériová, paralelná, so synchrónnym prenosom, s asynchrónnym prenosom :)

Sústava (skupina) vodičov, ktoré prepájajú viaceré elektrické či elektronické zariadenia a slúžia na vzájomný prenos údajov vo forme elektrických impulzov, medzi nimi.

Zbernica počítača predstavuje sústavu vodičov, pomocou ktorých je procesor počítača spojený s pamäťou a jeho vstupno/výstupnými obvodmi. Je to vlastne dopravná „infraštruktúra“, pomocou ktorej sa prepravujú údaje medzi jednotlivými komponentmi (časťami) počítača.

V pojme zbernica je zahrnutý aj spôsob (pravidlá) komunikácie (protokol).

Zbernica býva vyvedená na konektor, pomocou ktorého je možné k nej pripájať (tzv. adaptérové) karty ďalších zariadení.

Zbernica je základom komunikačnej štruktúry počítača.

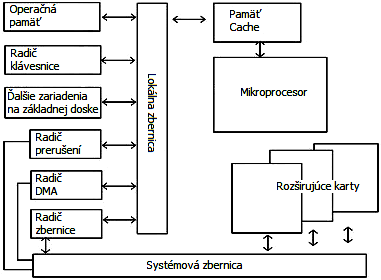

Celú zbernicu je možné rozdeliť na dve časti. Konkrétne na:

• lokálnu zbernicu – ako technickú podporu pre zrýchlenie operácii s dátami[1]. Lokálna zbernica používa signály z výstupu a do mikroprocesora procesora (mikroprocesora),
• systémovú zbernicu – sprostredkováva signály z mikroprocesora do „ostatného sveta“. Je zakončená normalizovaným konektorom (slotom). Do slotov sa zasúvajú rozširujúce dosky (karty) periférnych zariadení.

Každá zbernica disponuje troma základnými zložkami:

• dátová – slúži na prenos samotných dát,
• adresná – adresuje príslušné zariadenie, resp. pamäťovú bunku,
• riadiaca – určuje, ktoré zariadenie v určitom okamihu môže komunikovať, prípadne typ (spôsob, druh) komunikácie.

Podľa spôsobu prenosu dát rozdeľujeme zbernice resp. interface na:

• sériové – prenášajú dáta po jedinom vodiči bit po bite,
• paralelné – prenášajú dáta po viacerých vodičoch – spravidla po celých bajtoch,
• so synchrónnym prenosom – prenos dát je synchronizovaný riadiacim obvodom,
• s asynchrónnym prenosom – vysielanie a prijímanie dát je riadené udalosťou, ktorá predchádza vyslaniu dát. Udalosť môže byť generovaná vysielačom – zdrojom dát, alebo prijímačom. Vtedy ide o vysielanie dát na žiadosť.

Najpoužívanejšie zbernice v PC sú: systémová zbernica  FSB  (Front Side Bus), periférne zbernice: PCI (Peripheral Component Interconnect), PCI-X, AGP (Accelerated Graphics Ports), PCI-e (PCI-express), USB  (Universal Serial Bus), FireWire, ATA, Serial ATA (SATA).

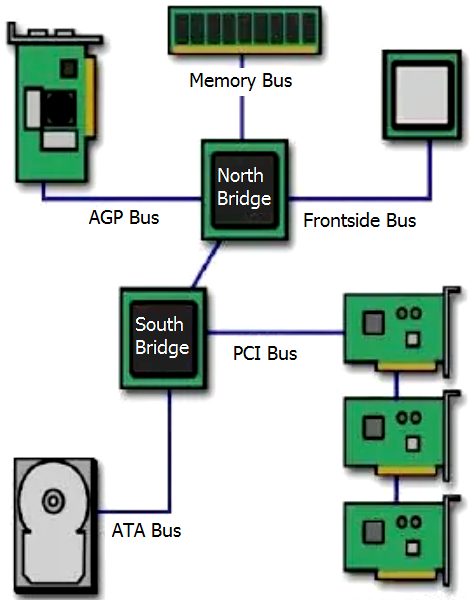

Zbernice na základnej doske osobného počítača

[1] Napríklad pamäť cache môže byť pripojená priamo na procesor, resp. je ním riadená.
