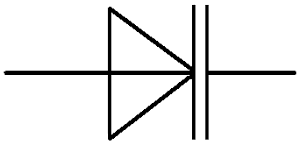

Značka



Špeciálna polovodičová dióda slúžiaca ako napätím riadený kondenzátor.

Využíva sa to, že PN prechod, ktorý je polarizovaný v závernom smere, sa chová ako kondenzátor. Šírka prechodu PN, hradlovej vrstvy, je v závernom smere závislá na napätí. S rastúcim napätím sa hradlová vrstva rozširuje, zatiaľ čo kapacita priechodu klesá. Tento efekt sa objavuje u všetkých polovodičových diód, ale varikap je pre tento účel špeciálne prispôsobený.

Varikap sa používa v ladených obvodoch[1] a iných obvodoch vyžadujúcich premennú kapacitu. Vo väčšine aplikácií vytlačil varikap otočné kondenzátory.

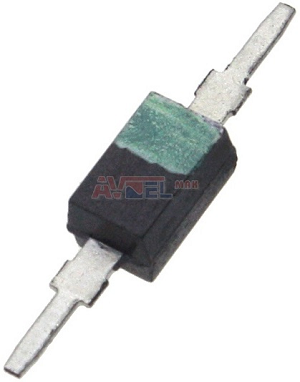

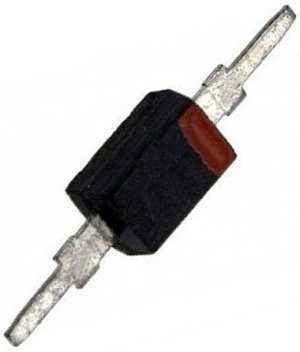

Fotografie



Varikap inak:

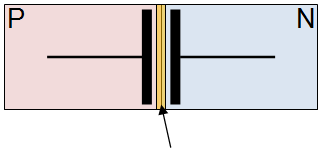

Používa sa ako náhrada za laditeľný kondenzátor, kapacita diódy sa mení podľa veľkosti napätia v smere zatvárania. Prechod PN polarizovaný v smere zatvárania je v skutočnosti kondenzátor - okolo nevodivej vyprázdnenej oblasti sú vodivé elektródy polovodiča N a P.



Polovodič = elektróda
x
Polovodič = elektróda
x

Vyprázdnená oblasť =
dielektrikum

Väčšia vzdialenosť elektród =
menšia kapacita kondenzátora

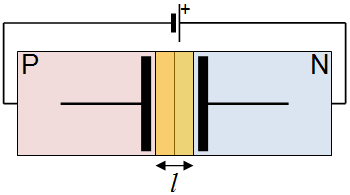

Čím väčšie uzatváracie napätie privedieme do diódy, tým viac sa vyprázdnená oblasť (izolátor) rozširuje a tým od seba vzďaľuje vodivé elektródy, čím sa znižuje kapacita diódy.

[1] Napríklad v rozhlasových a televíznych prijímačoch.
