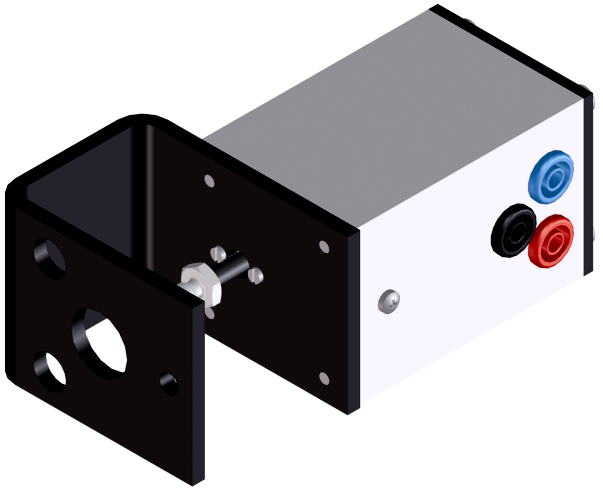

Analógový prevodník prietoku na napätie (senzor prietoku) :)

Snímač je pripojený k hydromotoru. Generátor tachometra transformuje rýchlosť otáčania hydromotora na jednosmerné napätie. Otáčky hydromotora 0÷1220 otáčok za minútu zodpovedá napätiu 0÷10 V a prietoku 0÷10 litrov za minútu.

Inak:

• otáčanie v smere a proti smeru hodinových ručičiek: výstup ako analógová hodnota 0÷10 V,
• prevádzkové napätie 24 V DC,
• rozsah merania 0÷10 l/min,
• analógový výstup 0÷10 V,
• elektrické pripojenie na 4 mm bezpečnostné zásuvky.
