Symboly a značky e-hydrauliky použité v hydraulických schémach :)

Autor: Doplnené 23. 12. 2022

Vytvorené: 17. 02. 2018 Tlačiť

Spôsoby ovládania rozvádzacích ventilov v e-hydraulike

elektromagnet s jedným vinutím	x
elektromagnet s dvoma vinutiami, ktoré pôsobia proti sebe
elektromagnet s ručným núdzovým (pomocným) ovládaním
dvojstupňový (predregulovaný (s pomocným ovládaním) ventil; predregulovaný rozvádzací ventil je ovládaný elektromagneticky

Príklady značiek rozvádzacích ventilov v e-hydraulike

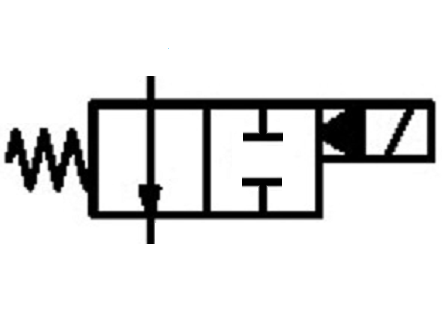

2/2-cestný ventil dvojstupňový, normálne otvorený	x

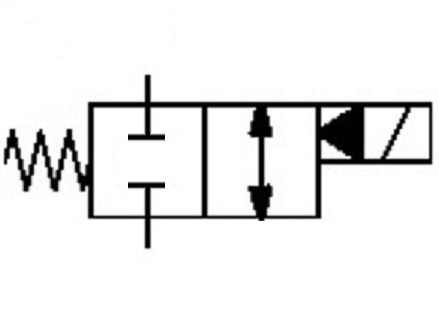

2/2-cestný ventil dvojstupňový, normálne zatvorený
4/2-cestný ventil elektricky ovládaný
4/2-cestný ventil elektricky a ručne ovládaný

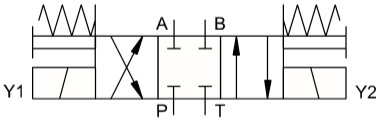

4/3-cestný ventil elektricky a ručne ovládaný, s obtokovou stredovou polohou
4/3-cestný ventil elektricky a ručne ovládaný, s uzavretou stredovou polohou

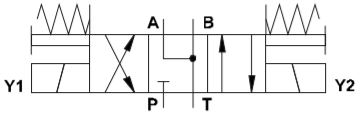

4/3-cestný ventil elektricky a ručne ovládaný, v strednej polohe prípojky odľahčené
4/3-cestný ventil elektricky a ručne ovládaný, so stredovou polohou pod tlakom

Ďalšie značky

Všeobecné elektrické značky

jednosmerné napätie, jednosmerný prúd	x
striedavé napätie, striedavý prúd
usmerňovač
permanentný magnet
rezistor (odpor) všeobecne
cievka (indukčnosť)
svetelná signalizácia
kondenzátor
uzemnenie všeobecne

Obvodové členy

spínač	x
spínač s aretáciou
spínač, ktorý spína s oneskorením
vypínač
vypínač s aretáciou
vypínač, ktorý vypína pri spätnom pohybe s oneskorením
prepínač
polohovací spínač
snímač koncovej polohy
núdzový vypínač (ovládateľný spínač)

Elektromagnetické obvodové prvky

relé, stýkač	x
relé s oneskoreným odpadom kotvy
relé s oneskoreným príťahom kotvy
uzatvárací ventil ovládaný elektromagneticky

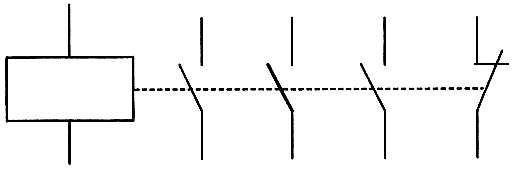

relé s troma spínačmi a jedným vypínačom

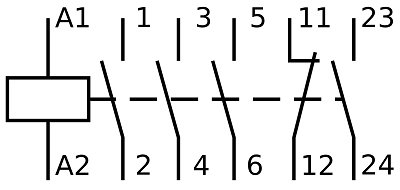

stýkač
elektronické počítadlo impulzov

Bezdotykové spínače

všeobecná značka bezdotykového spínača	x
indukčný bezdotykový spínač
kapacitný bezdotykový spínač
optický bezdotykový spínač
magnetický bezdotykový spínač
