Ventil e-hydraulický 4/3-cestný rozvádzač s uzavretou stredovou polohou (4/3-cestný rozvádzač magneticky riadený s uzavretou stredovou polohou/167083) :)

Vytvorené: 17. 02. 2018 Tlačiť

Značka



Rozvádzač má 3 polohy pre riadenie objemových prietokov. Do činnosti sa uvádza priamo pomocou magnetov na jednosmerné napätie. V stredovej polohe sú prípojky A, B, P a T uzavreté.

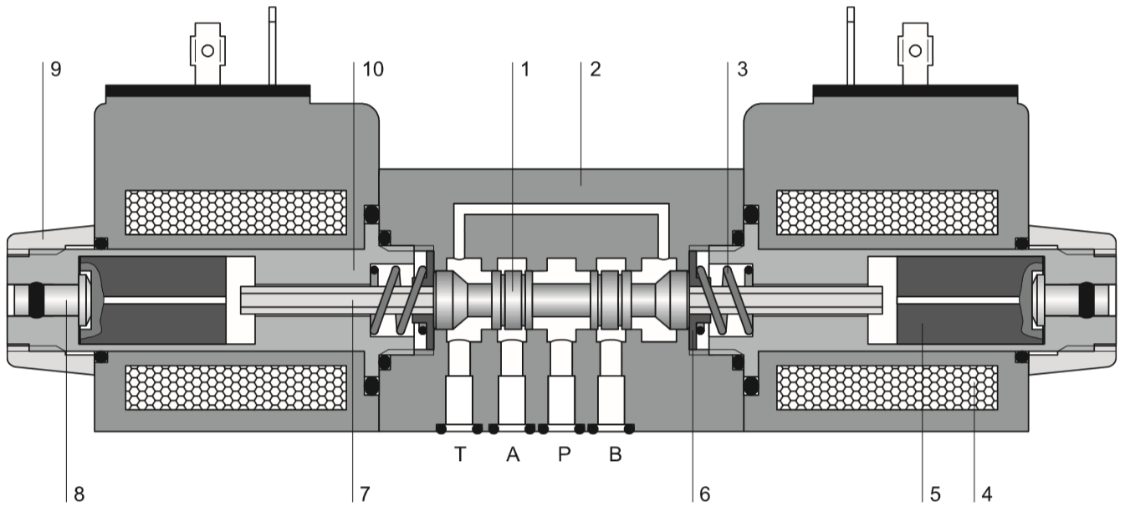

Zloženie
1 Piest x 6 Sedlo pružiny
2 Teleso   7 Zdvíhadlo
3 Pružina   8 Núdzový ručný ovládač
4 Magnetická cievka   9 Matica
5 Kotva   10 Tlaková rúra



Ventil je zobrazený v reze v stredovej polohe. Keď nie je ani jeden z magnetov pod napätím, ventil zaujme túto pozíciu vďaka pôsobeniu obidvoch tlakových pružín (pružinové centrovanie). Pripojením napätia k magnetickej cievke Y2, zatlačí kotva piest cez zdvíhadlo proti pružine, ktorá sa nachádza na opačnej strane. Tým sa prípojka P prepojí cez kruhovú drážku piesta s prípojkou A a zároveň sa prípojka B spojí cez druhú kruhovú drážku s prípojkou T.

Pripojením napätia k magnetickej cievke Y1 bude piest posunutý opačným smerom. Vtedy sa prípojka P prepojí cez kruhovú drážku piesta s prípojkou B a prípojka A cez druhú kruhovú drážku s prípojkou T.

Spínací magnet pozostáva z tlakovej rúry, osadeného telesa cievky, pripevneného pomocou matice a zdvíhadla. Elektrické pripojenie je zrealizované cez zásuvku ventilu.

Núdzové ručné ovládanie umožní ovládanie aj bez elektrickej energie.



Fotografia





4/3 ventil riadený solenoidom

Zastavenie piestnice v medzipolohe so 4/3-cestným ventilom, prípojky uzavreté
