Mení energiu stlačeného vzduchu na mechanickú energiu. Podobá sa jednočinnému valcu ale nemá vratnú pružinu. Má dve prípojky, obe sa používajú na zavzdušenie aj ovzdušenie. Na rozdiel od jednočinného valca dokáže pracovať v oboch smeroch, t.j. pri zasúvaní a vysúvaní môžu byť obe časti naplnené systémovým tlakom.

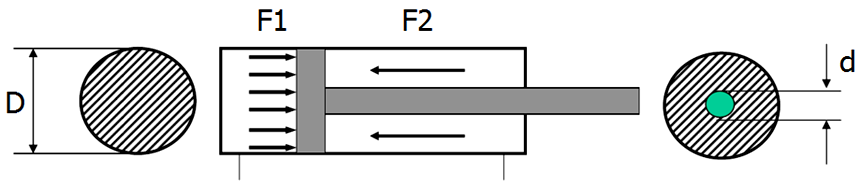

Sila prenášaná na piestovú tyč je pri pohybe vpred väčšia ako pri pohybe späť, pretože tlačná plocha na strane piestu je väčšia ako na strane piestnej tyče (piestnice).




Značka dvojčinného valca


Princíp práce
dvojčinného valca





Dvojčinné valce inak

U dvojčinných priamočiarych valcov je sila stlačeného vzduchu privádzaná na piestnicu z oboch strán a pracovné pohyby sú konané ako pri vysunutí, tak pri zasunutí piesta. Konštrukcia je veľmi podobná jednočinnému valcu, len sa tu nenachádza žiadna pružina konajúca vratný pohyb a vzduch je privádzaný do oboch prípojok, slúžiacich zároveň ako prívod aj odvzdušnenie. Svoje uplatnenie nachádzajú hlavne tam, kde je potrebné konať pracovný pohyb v oboch smeroch pohybu piestu. Dĺžka zdvihu je u dvojčinných valcov oveľa väčšia v porovnaní s jednočinnými valcami a dosahuje aj viac ako dva a pol metra. Sila vzniknutá na piestnici je pri doprednom pohybe v porovnaní so spätným pohybom väčšia, pretože plocha medzi stlačeným vzduchom a piestom je pri výsuvnom pohybe väčšia ako pri pohybe spätnom.

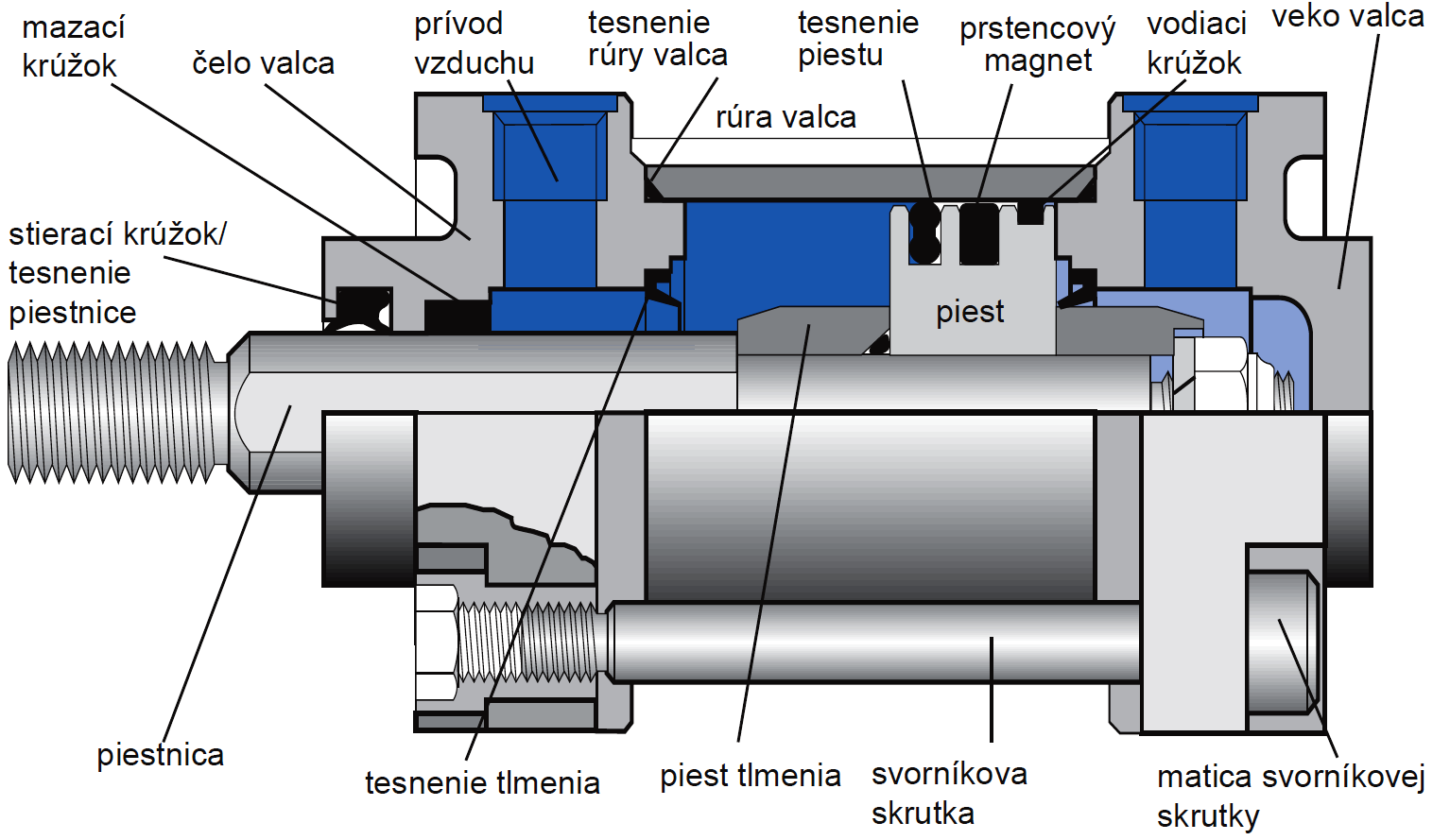

Základné diely dvojčinného pneumatického valca

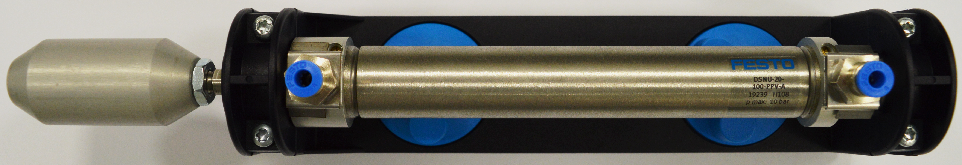

Fotografia

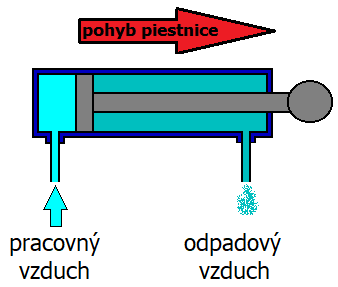

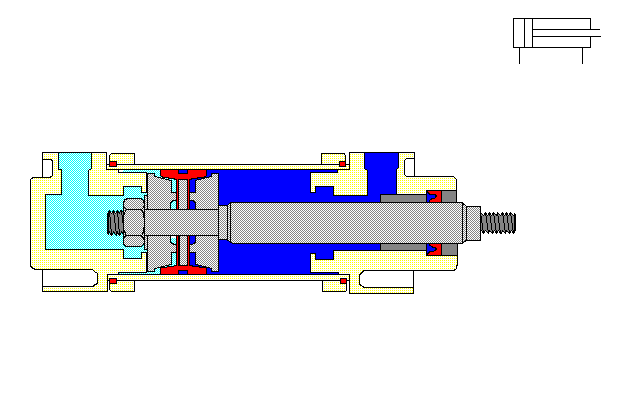

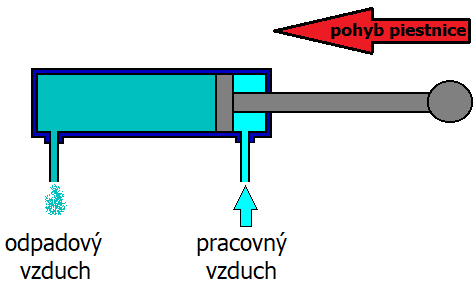

Princíp práce dvojčinného valca podrobne



Priame riadenie dvojčinného valca



Rozoznávame:

Porovnanie činnosti a riadenia jednočinného a dvojčinného valca
