Hydraulický akumulátor (zásobník) :)

Značky

Tlaková nádoba, ktorej úlohou je pojatie čiastkového objemu tlakovej kvapaliny hydraulického zariadenia a v prípade potreby jej opätovné odovzdanie zariadeniu.

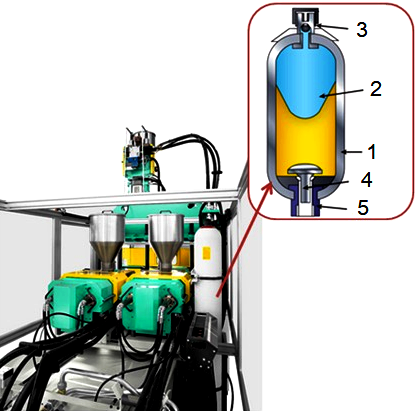

Princíp a zloženie akumulátora	Zloženie akumulátora inak: • tlaková nádoba (1), • vak (2), • tlakový ventil (3), • plniaci/vypúšťací ventil (4), • výstup do hydraulického systému (5)

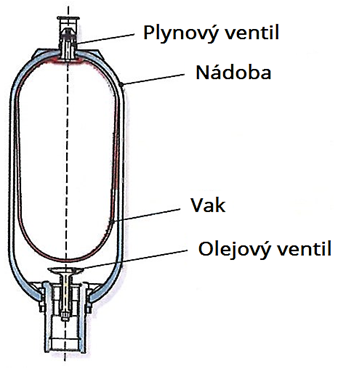

Zloženie (časti) a princíp práce hydraulického akumulátora:

• časť na kvapalinu (nádoba) – je v spojení s hydraulickým obehom,
• časť na plyn (vak) – pri náraste tlaku sa plyn komprimuje a stlačená kvapalina sa uloží do nádoby (časti na kvapalinu), pri poklese tlaku stlačený plyn (dusík) expanduje a vytlačí uloženú kvapalinu do hydraulického obehu,
• nepriepustný deliaci prvok.

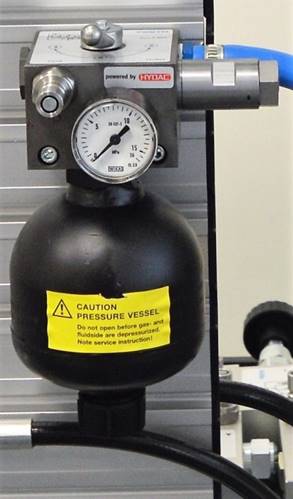

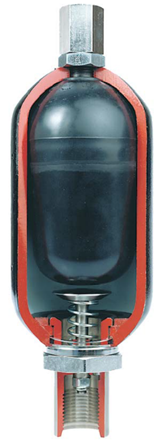

Fotografie

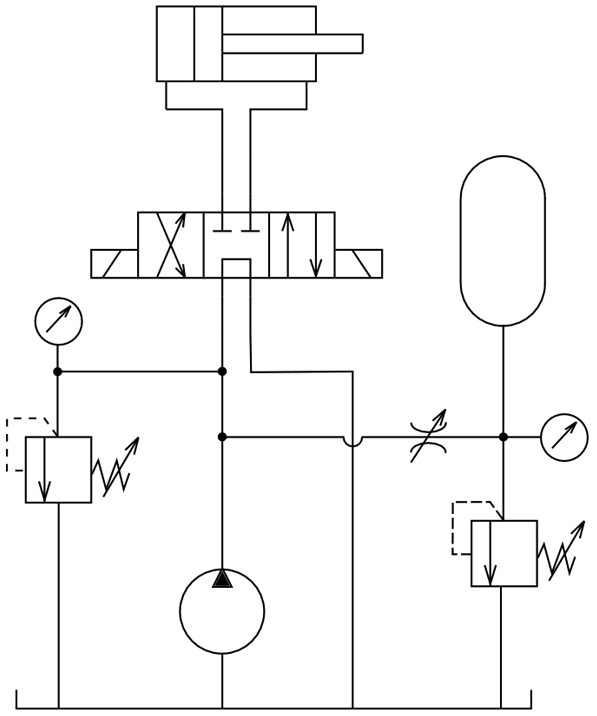

Zapojenie akumulátora v hydraulickom obvode

Rozdelenie zásobníkov v hydraulike:

• mechové,
• membránové,
• piestové.

	x

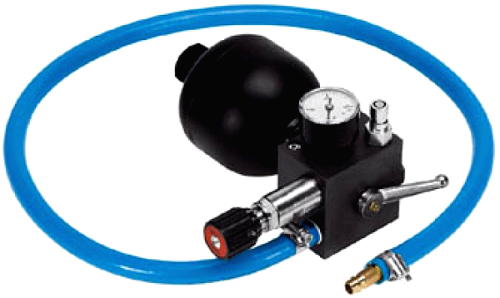

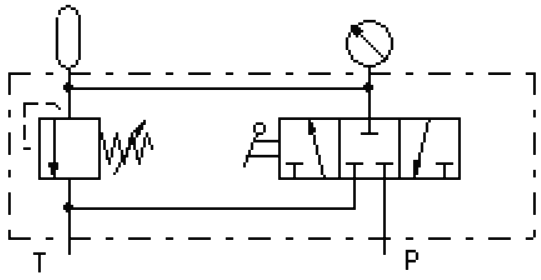

Akumulátor a jeho zapojenie na štande spoločnosti FESTO

x

Použitie akumulátora
