Vytvorené: 26. 06. 2018 Tlačiť

x
Značky



Rozvádzací ventil (rozvádzač), ktorý má 4 prípojky a 3 polohy.

Štvorcestné 3-polohové rozvádzače sa používajú sa z dôvodu využívania strednej polohy. Konštrukčne sú vyhotovené ako posúvačové vzhľadom na to, že sedlová konštrukcia by bola príliš náročná.

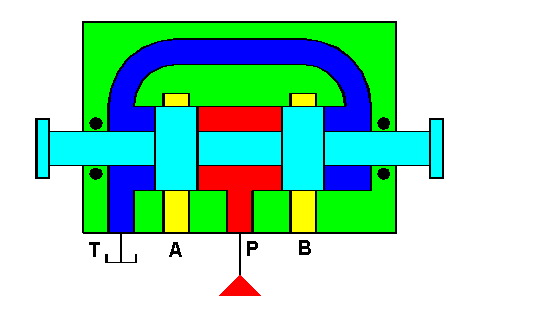

Princíp



Rôzne stredné polohy ventilu 4/3

x
Prípojky uzavreté
x
Blokovanie pohybu hydromotora.

Obtok čerpadla
  V kľudovej polohe rozvádzača je prepojený tlakový vstup P s výstupom T vedúcim do nádrže. Toto prepojenie stredovej polohy zabezpečí odľahčenie hydrogenerátora pri zastavení chodu hydromotora.

Pracovné prípojky pod tlakom
  Blokovanie pohybu hydromotora pri jeho zaťažení externou silou.

Pracovné prípojky odľahčené


Pohyb hydromotora je riaditeľný externou silou.



H-stredová poloha
  Používa sa pri "rozbehávaní" zariadenia (uvedení stroja do prevádzky, po odstávke alebo po generálnej oprave).




P x prívodné tlakové vedenie
T   odpadové beztlakové vedenie do nádrže
A, B   vedenia s riadeným smerom prietoku, pri vetvení môže byť tiež A1, A2, B1, B2...
X   vedenia určené na prívod kvapaliny na ovládanie prvku
Y   vedenia určené na odvod kvapaliny na ovládanie prvku
L   únik oleja (priesak)

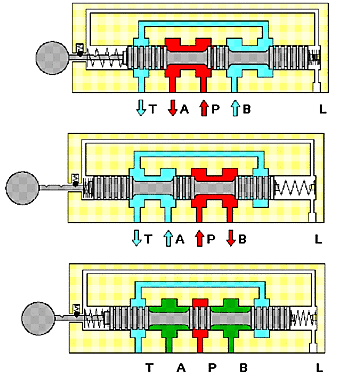

pracovná poloha P – B,

prechodový stav k pracovnej polohe P – B,


kľudová poloha P – T,

prechodový stav k pracovnej polohe P – A.


pracovná poloha P – A,
x





Princíp



x
x

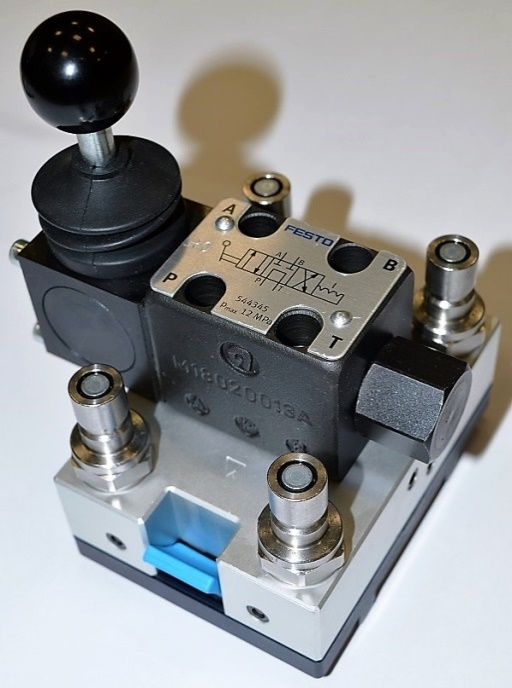

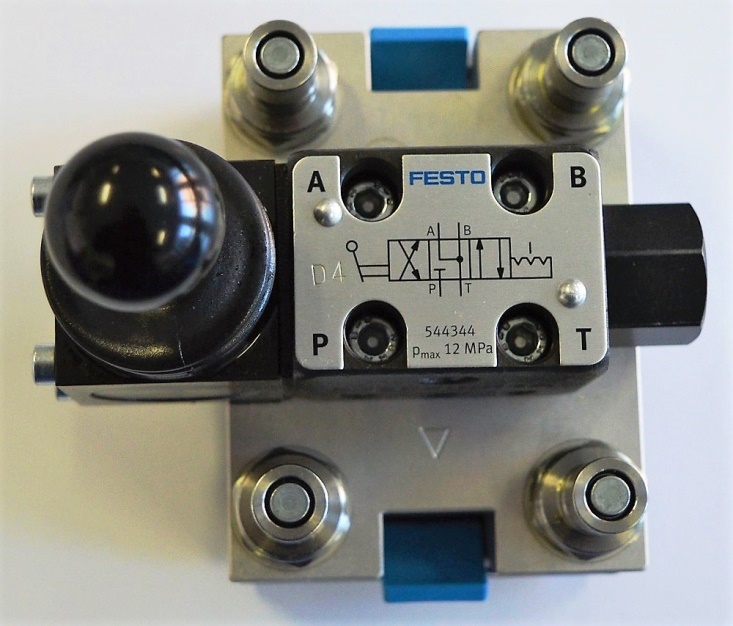

Fotografie a značky 4/3-cestných ventilov



Neštandardná realizácia 4/3 cestného ventilu



  Stredné polohy 4/3-cestného hydraulického ventilu xx   4/3 ventil riadený solenoidom
