Čerpadlo zubové (ozubené) s vnútorným ozubením :)

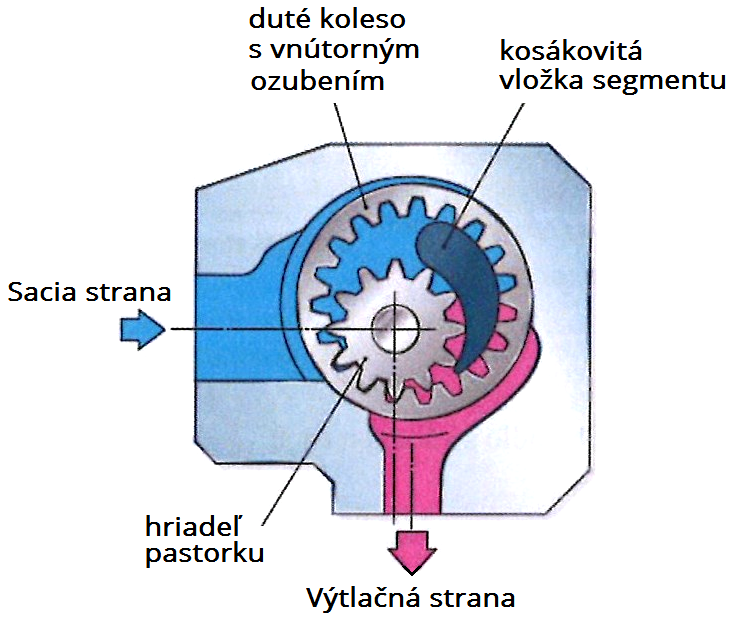

Hriadeľ pastorku poháňa duté koleso s vnútorným ozubením. Kosákovitá vložka segmentu oddeľuje saciu stranu od výtlačnej strany.

Počas otáčavého pohybu sa na sacej strane uskutočňuje prijímanie oleja do medzipriestorov zubov (komôr). Na výtlačnej strane do seba opäť zasahujú zuby pastorka a dutého kolesa a odvádzajú hydraulickú kvapalinu do tlakového vedenia.

Pre čerpadlo je typická jednoduchá montáž.

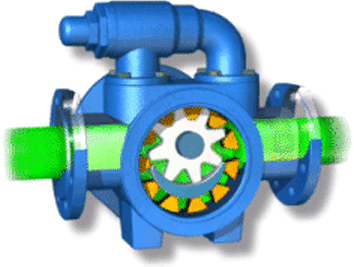

Princíp

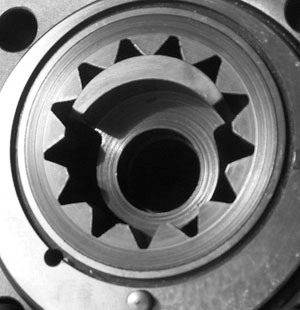

Fotografia

Čerpadlo  s vnútorným  ozubením	x	Rozsah otáčok (1/min)	x	Výtlakový objem (cm3)	x	Menovitý tlak (bar)	x	Celková účinnosť x
		500-3500 x x		4-250 x x		160-250 x x		0,8-0,91 x x

x

Zloženie - Čerpadlo zubové (ozubené) s vnútorným ozubením
